44
RQT9842

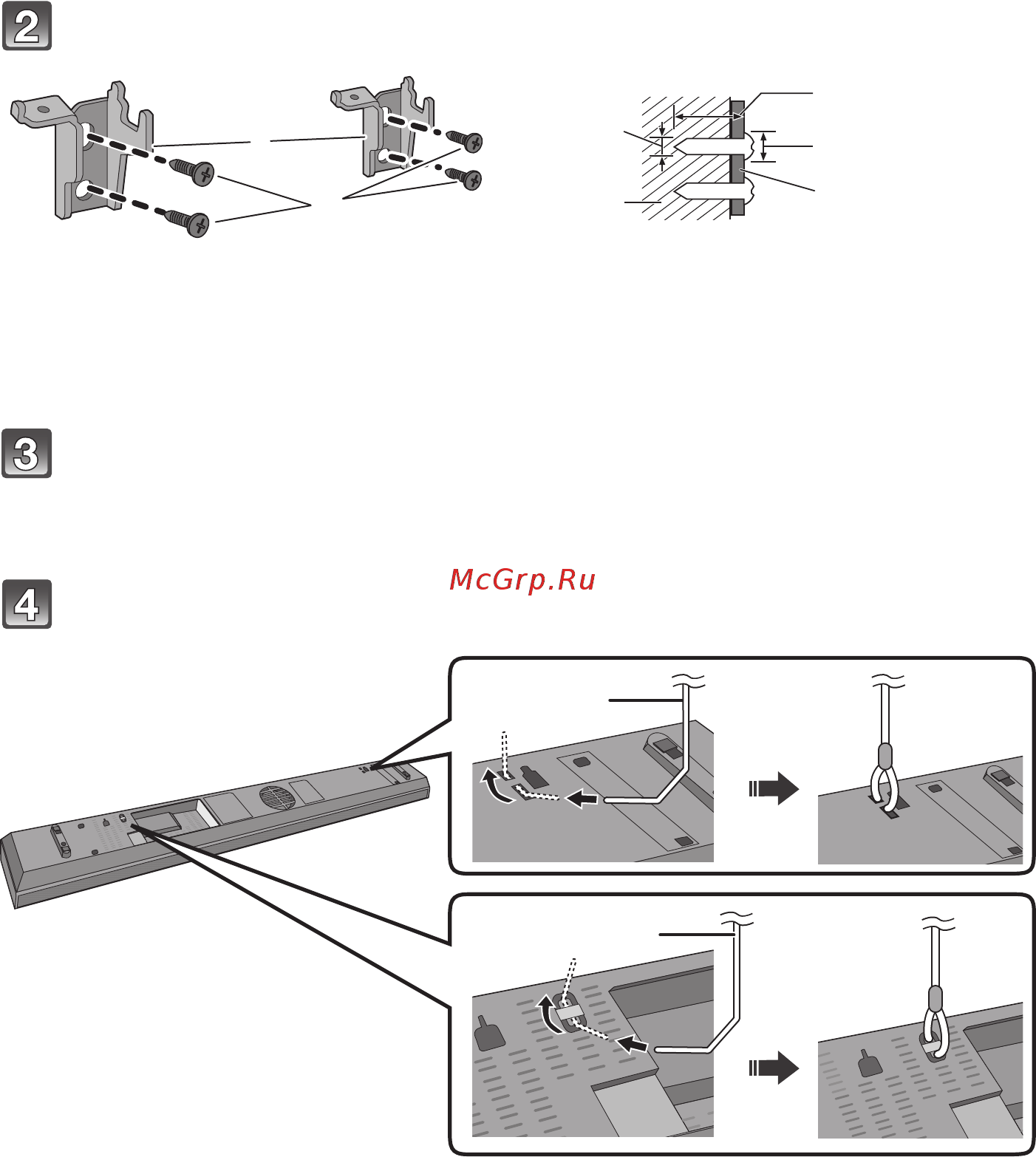

Приєднайте кронштейн настінного монтажу до стіни.
Виконайте всі необхідні підключення до основного апарата.
(> 46 до 49)
≥ Підключіть до основного апарата шнур живлення, але не підключайте його до побутової електричної розетки до
завершення монтажу.
Підключіть шнур до основного апарата.
A Кронштейн для настінного монтажу (постачається в
комплекті)
B Гвинти
C Щонайменше 30 мм
D ‰4,0 мм
E ‰7,5 мм дo ‰9,4 мм
F Стіна
G Кронштейн для настінного монтажу
(постачається в комплекті)
H Шнур*
* Якщо шнур не вдається протягнути крізь отвори, спробуйте зігнути шнур у 2 місцях,
десь у 5 мм від кінця, під кутом 45
o
(як
показано на малюнку вище).
SC-HTB170EE-VQT9842_ukr.book 44 ページ ２０１３年２月１９日 火曜日 午後１時４０分
