![Panasonic SC-HTB170EES [16/64] Шаг 3 схемы подсоединения](/views2/1026059/page16/bg10.png)
16
RQT9842
Шаг 3 Схемы подсоединения
≥
Выключите всю аппаратуру перед подсоединением внешних устройств и изучите соответствующие инструкции по эксплуатации.
Не подключайте шнур питания до завершения процедуры подсоединения внешних устройств.
∫ HDMI
≥
Подключение HDMI поддерживает VIERA Link “HDAVI Control” (
>
22), если используется с совместимым телевизором Panasonic.
≥ Используйте ARC-совместимые высокоскоростные кабели HDMI.
Нельзя использовать кабели, не совместимые с HDMI.
≥ Рекомендуется использовать кабели HDMI производства Panasonic.
Убедитесь, что HDMI-разъем телевизора обозначен меткой “HDMI (ARC)”.
∫ Что такое ARC?
ARC — это сокращение от Audio Return Channel (реверсивный звуковой канал), также называемого HDMI ARC. Им
обозначается одна из функций HDMI. При подключении основного устройства к разъему с маркировкой “HDMI (ARC)” на
телевизоре оптический цифровой аудиокабель, который обычно обеспечивает прослушивание звука от телевизора, не
требуется, а сигналы изображения и звука от телевизора передаются по одному кабелю HDMI.
Выполните подключение.
A Кабель HDMI
A Кабель HDMI B Кабель оптического цифрового выхода
≥
В случае использования оптического цифрового аудиокабеля
правильно вставляйте его наконечник в разъем.

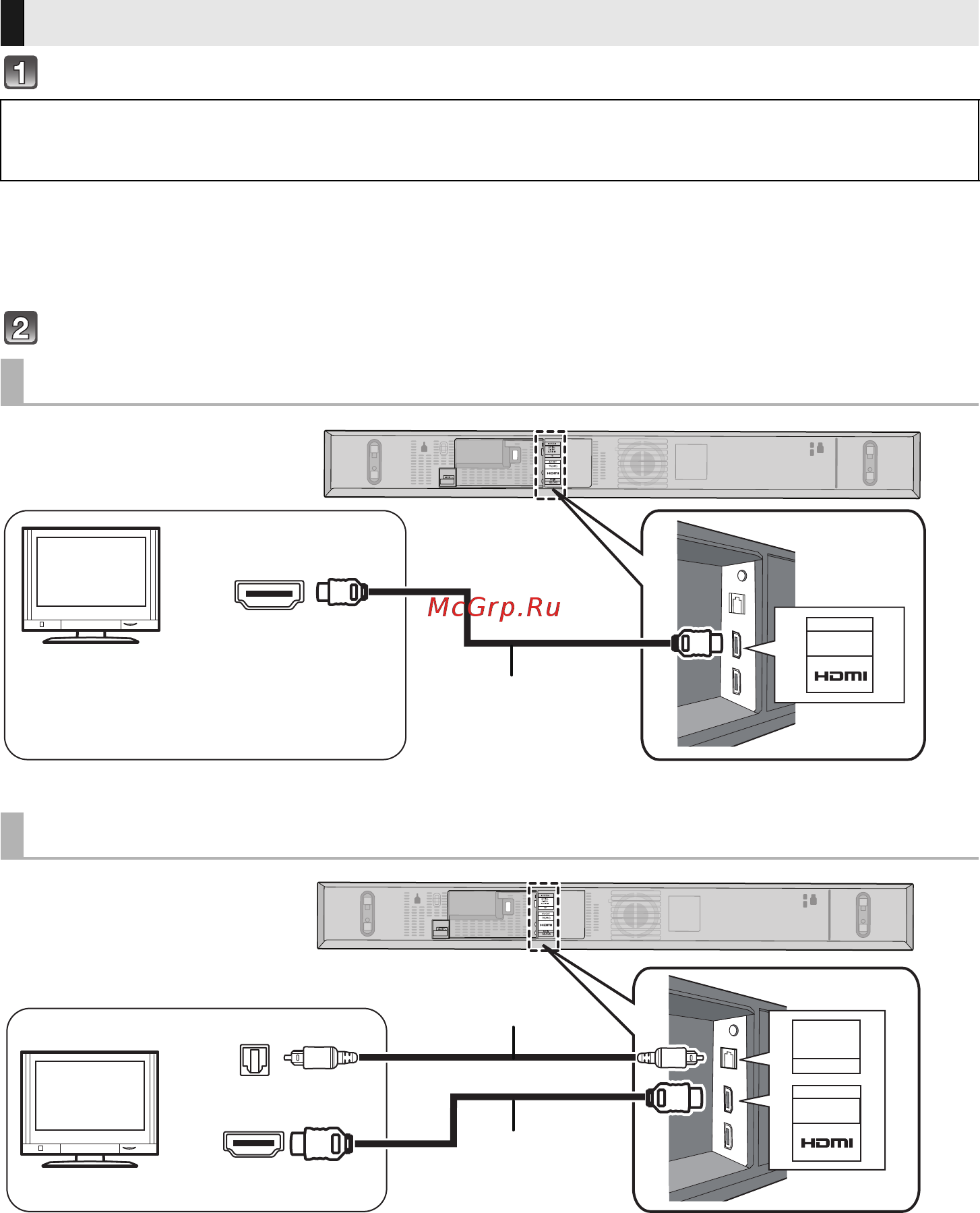

Подключение к телевизору
Способ подключения зависит от маркировки, нанесенной рядом с разъемом HDMI.
С маркировкой “HDMI (ARC)”: подключение
[A]
Без маркировки “HDMI (ARC)”: подключение [B]
[A] Есть метка “HDMI (ARC)”
HDMI IN (ARC)
AV OUT
TV(ARC)
A
Подключается к ARC
совместимому выходу
телевизора
(см. инструкцию по
эксплуатации
телевизора.)
Телевизор
[B] Нет метки “HDMI (ARC)”
HDMI IN
OPTICAL
OUT
TV
OPTICAL
DIGITAL
AUDIO IN
AV OUT
TV(ARC)
B
A
Телевизор
SC-HTB170EE-RQT9842-R_rus.book 16 ページ ２０１３年２月１８日 月曜日 午後２時４７分
