6
RQT9842
Справочное руководство по органам управления
1
Переключатель режима ожидания/включения
(
Í
/I)
Нажмите для переключения устройства из
активного режима в режим ожидания или
обратно. В режиме ожидания устройство
продолжает потреблять незначительное
количество энергии.
2 Настройка громкости звука данной системы
3 Выбор источника входного сигнала
“TV”
----------------#“BD/DVD”
^-------- “”(--------------}
4 Индикатор угла колонки (> 9)
Угол 1: наклон 0
o
Индикатор угла колонки горит зеленым светом
Угол 2: наклон под углом 30
o
Индикатор угла колонки горит желтым светом
Угол 3: наклон под углом 80
o
/90
o
Индикатор угла колонки горит красным светом
5 Индикаторы переключения входного сигнала*
1
A Индикатор Bluetooth
®
Загорается синим светом, если источником
звука является устройство Bluetooth
®
B Индикатор ТV
Загорается зеленым светом, если
источником звука является телевизор
C Индикатор BD/DVD
Загорается желтым светом, если
источником звука является устройство,
подключенное к разъему BD/DVD
6 Индикаторы режимов воспроизведения звука*
1
D Индикатор STANDARD
Загорается, если текущим режимом
воспроизведения звука является
STANDARD
E Индикатор STADIUM*
2
Загорается, если текущим режимом
воспроизведения звука является STADIUM
F Индикатор MUSIC*
2
Загорается, если текущим режимом
воспроизведения звука является MUSIC
G Индикатор CINEMA
Загорается, если текущим режимом
воспроизведения звука является CINEMA
H Индикатор NEWS
Загорается, если текущим режимом
воспроизведения звука является NEWS
I Индикатор STEREO
Загорается, если текущим режимом
воспроизведения звука является STEREO
7 Датчик сигнала ДУ (> 8)

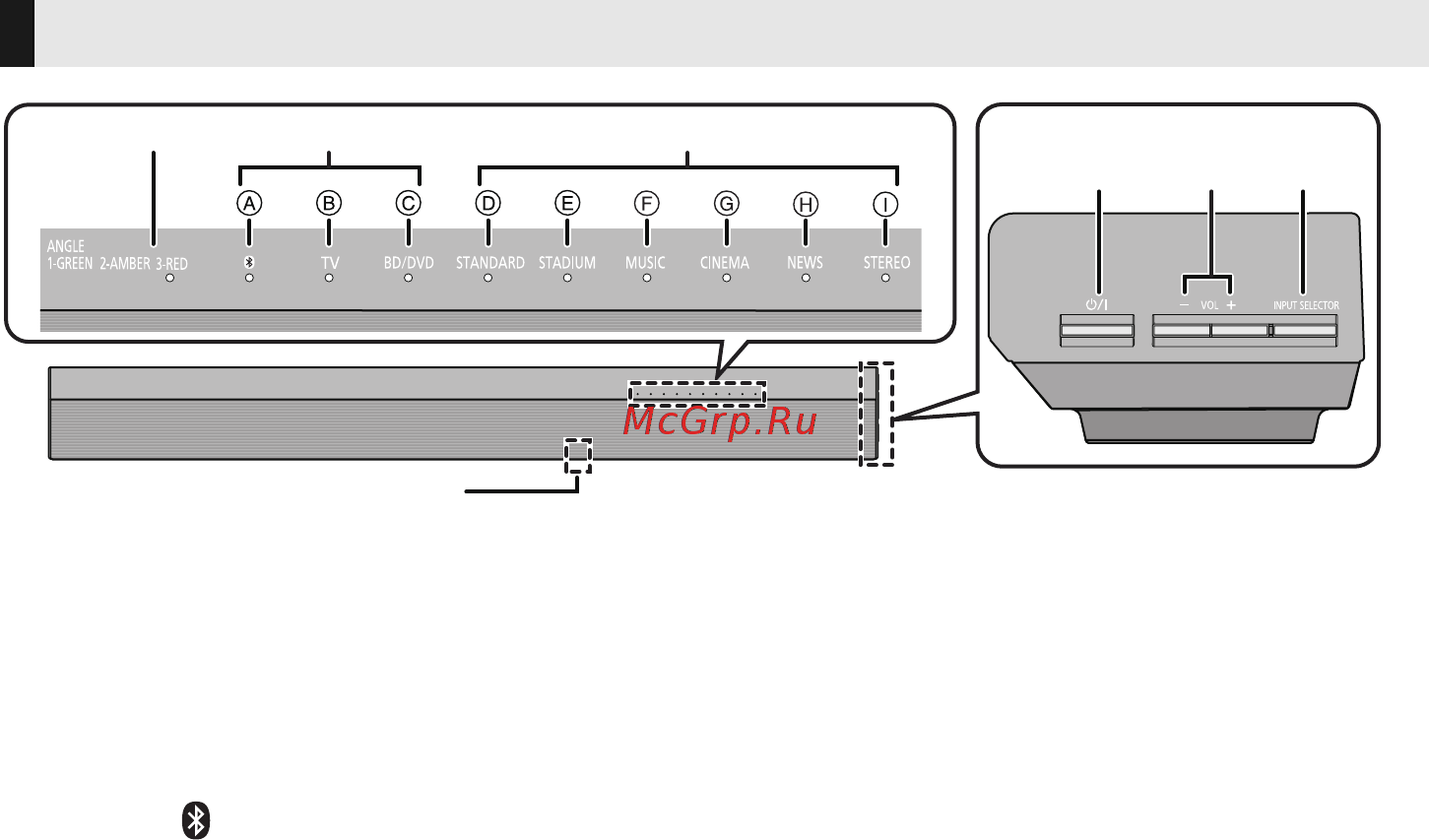

Данная система (вид спереди)
1
2
3
7
4 56
SC-HTB170EE-RQT9842-R_rus.book 6 ページ ２０１３年２月１８日 月曜日 午後２時４７分
