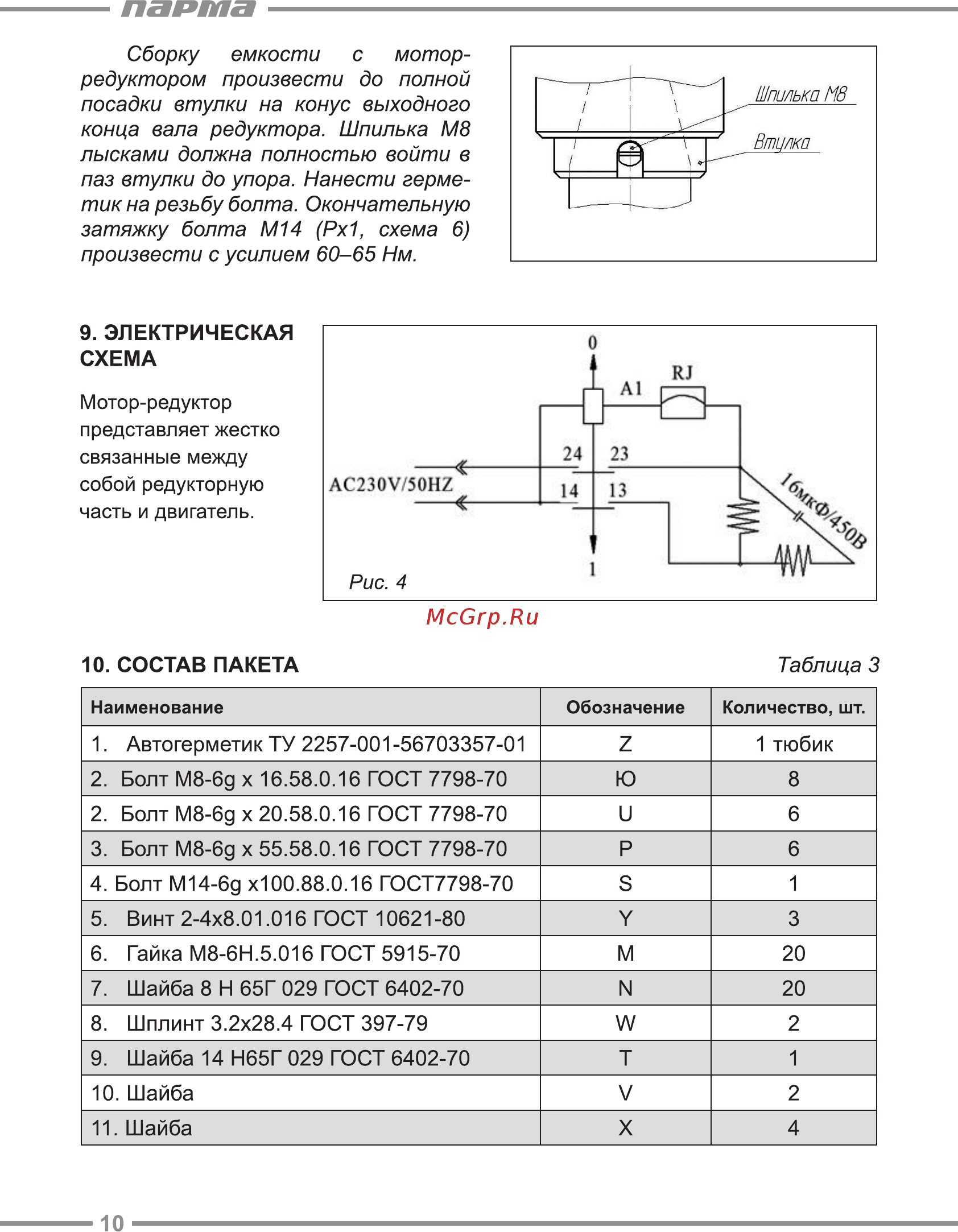

парта Сборку емкости с моторредуктором произвести до полной посадки втулки на конус выходного конца вала редуктора Шпилька М8 лысками должна полностью войти в паз втулки до упора Нанести герме тик на резьбу болта Окончательную затяжку болта М14 Рх1 схема 6 произвести с усилием 60 65 Нм 9 ЭЛЕКТРИЧЕСКАЯ СХЕМА Мотор редуктор представляет жестко связанные между собой редукторную часть и двигатель 10 СОСТАВ ПАКЕТА Наименование Обозначение Количество шт 1 Автогерметик ТУ 2257 001 56703357 01 7 1 тюбик 2 Болт М8 6д х 16 58 0 16 ГОСТ 7798 70 Ю 8 2 Болт М8 6д х 20 58 0 16 ГОСТ 7798 70 и 6 3 Болт М8 6д х 55 58 0 16 ГОСТ 7798 70 Р 6 4 Болт М14 6д х100 88 0 16 ГОСТ7798 70 Б 1 5 Винт 2 4x8 01 016 ГОСТ 10621 80 У 3 6 Гайка М8 6Н 5 016 ГОСТ 5915 70 М 20 7 Шайба 8 Н 65Г 029 ГОСТ 6402 70 и 20 8 Шплинт 3 2x28 4 ГОСТ 397 79 2 9 Шайба 14 Н65Г 029 ГОСТ 6402 70 w т 1 10 Шайба V 2 11 Шайба X 4 10
