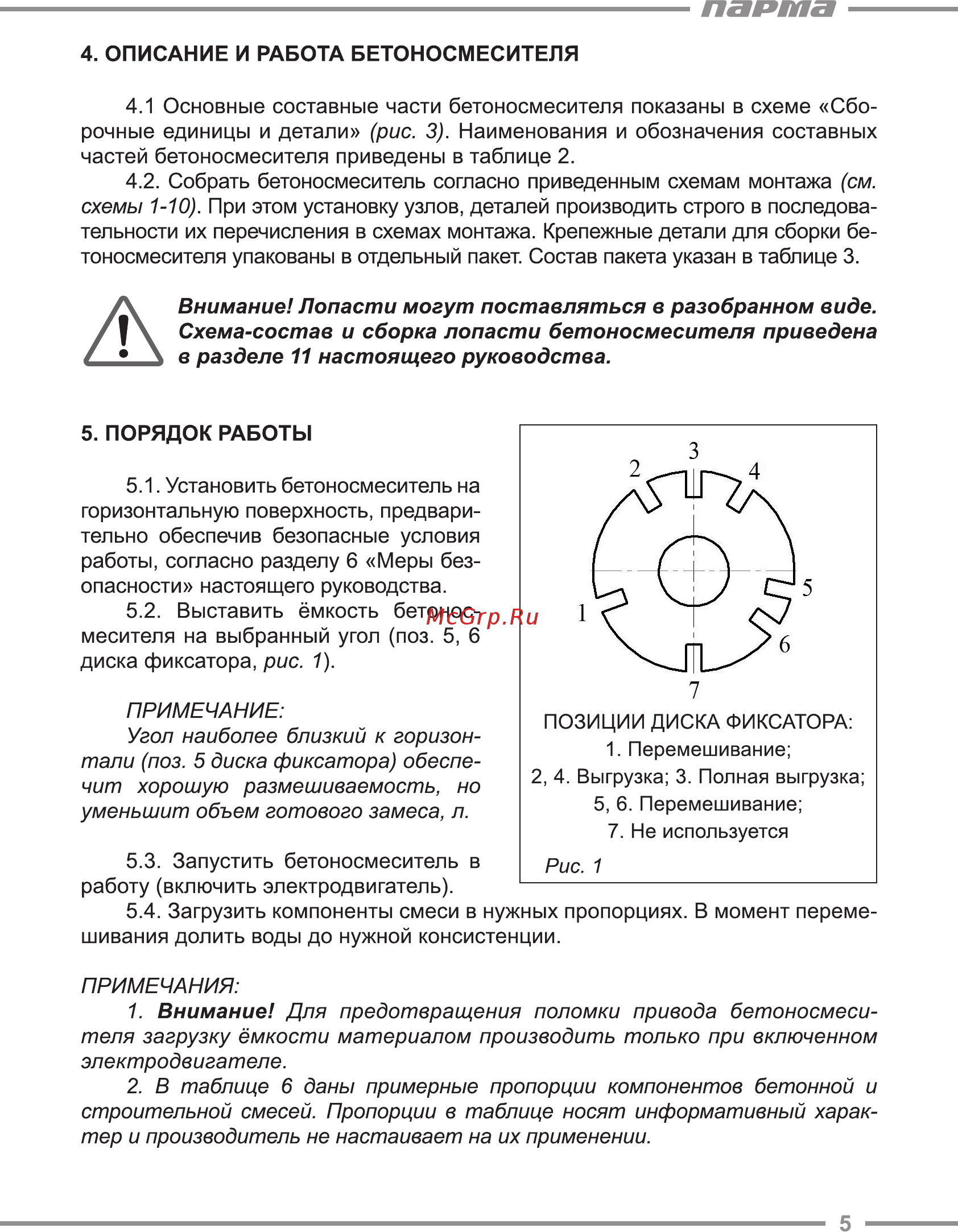

парта 4 ОПИСАНИЕ И РАБОТА БЕТОНОСМЕСИТЕЛЯ 4 1 Основные составные части бетоносмесителя показаны в схеме Сбо рочные единицы и детали рис 3 Наименования и обозначения составных частей бетоносмесителя приведены в таблице 2 4 2 Собрать бетоносмеситель согласно приведенным схемам монтажа см схемы 1 10 При этом установку узлов деталей производить строго в последова тельности их перечисления в схемах монтажа Крепежные детали для сборки бе тоносмесителя упакованы в отдельный пакет Состав пакета указан в таблице 3 Внимание Лопасти могут поставляться в разобранном виде Схема состав и сборка лопасти бетоносмесителя приведена в разделе 11 настоящего руководства 5 ПОРЯДОК РАБОТЫ 5 1 Установить бетоносмеситель на горизонтальную поверхность предвари тельно обеспечив безопасные условия работы согласно разделу 6 Меры без опасности настоящего руководства 5 2 Выставить ёмкость бетонос месителя на выбранный угол поз 5 6 диска фиксатора рис 1 ПРИМЕЧАНИЕ Угол наиболее близкий к горизон тали поз 5 диска фиксатора обеспе чит хорошую размешиваемость но уменьшит объем готового замеса л ПОЗИЦИИ ДИСКА ФИКСАТОРА 1 Перемешивание 2 4 Выгрузка 3 Полная выгрузка 5 6 Перемешивание 7 Не используется 5 3 Запустить бетоносмеситель в Рис 1 работу включить электродвигатель 5 4 Загрузить компоненты смеси в нужных пропорциях В момент переме шивания долить воды до нужной консистенции ПРИМЕЧАНИЯ 1 Внимание Для предотвращения поломки привода бетоносмеси теля загрузку ёмкости материалом производить только при включенном электродвигателе 2 В таблице 6 даны примерные пропорции компонентов бетонной и строительной смесей Пропорции в таблице носят информативный харак тер и производитель не настаивает на их применении 5
