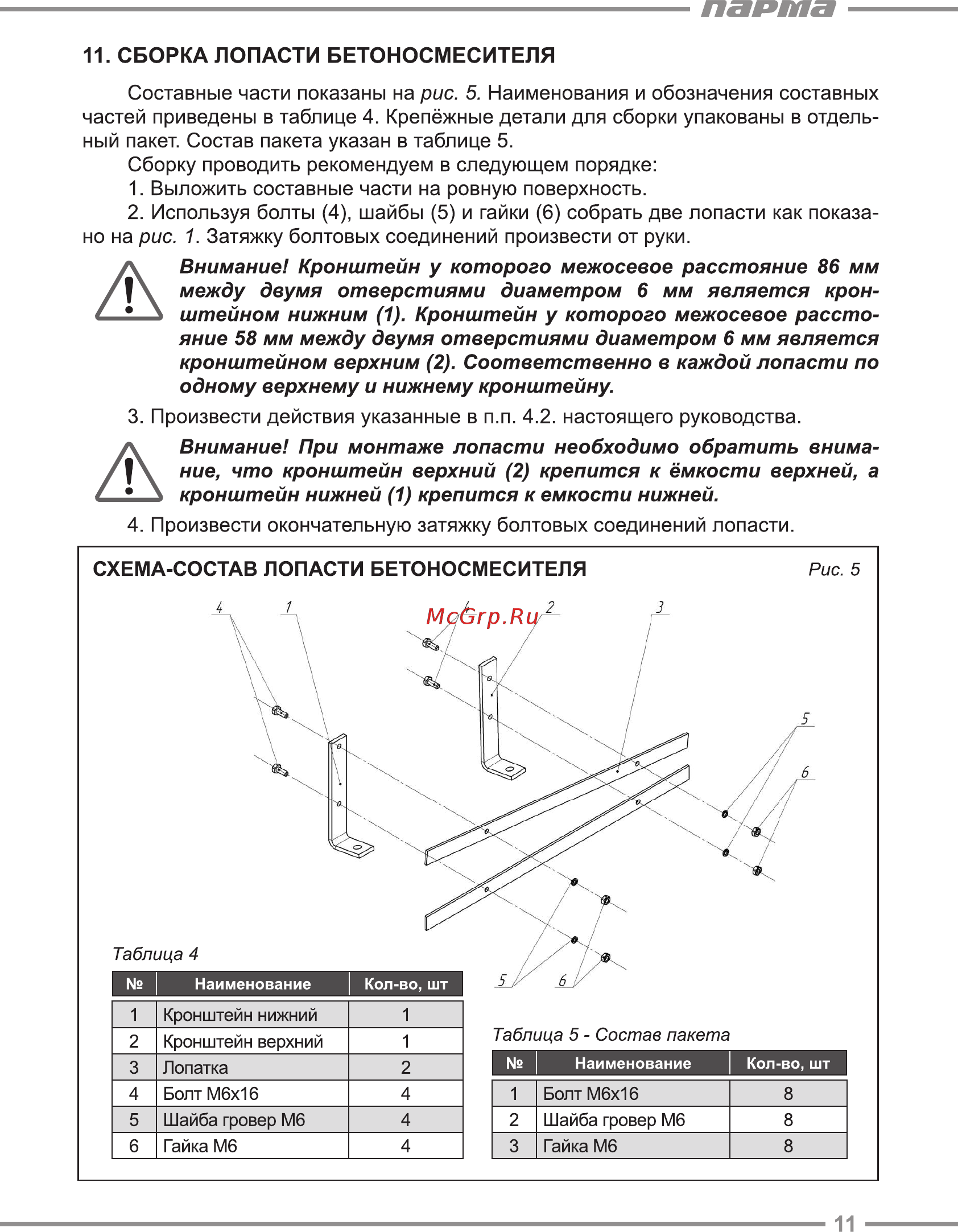

парта 11 СБОРКА ЛОПАСТИ БЕТОНОСМЕСИТЕЛЯ Составные части показаны на рис 5 Наименования и обозначения составных частей приведены в таблице 4 Крепёжные детали для сборки упакованы в отдель ный пакет Состав пакета указан в таблице 5 Сборку проводить рекомендуем в следующем порядке 1 Выложить составные части на ровную поверхность 2 Используя болты 4 шайбы 5 и гайки 6 собрать две лопасти как показа но на рис 1 Затяжку болтовых соединений произвести от руки Внимание Кронштейн у которого межосевое расстояние 86 мм между двумя отверстиями диаметром 6 мм является крон штейном нижним 1 Кронштейн у которого межосевое рассто яние 58 мм между двумя отверстиями диаметром 6 мм является кронштейном верхним 2 Соответственно в каждой лопасти по одному верхнему и нижнему кронштейну 3 Произвести действия указанные в п п 4 2 настоящего руководства Внимание При монтаже лопасти необходимо обратить внима ние что кронштейн верхний 2 крепится к ёмкости верхней а кронштейн нижней 1 крепится к емкости нижней 4 Произвести окончательную затяжку болтовых соединений лопасти СХЕМА СОСТАВ ЛОПАСТИ БЕТОНОСМЕСИТЕЛЯ Рис 5 Таблица 4 Наименование Кол во шт 1 Кронштейн нижний 1 2 Кронштейн верхний 1 3 4 Лопатка Болт М6х16 2 4 1 Болт М6х16 8 5 Шайба гровер Мб 4 2 Шайба гровер Мб 8 6 Гайка Мб 4 3 Гайка Мб 8 Таблица 5 Состав пакета Наименование Кол во шт 11
