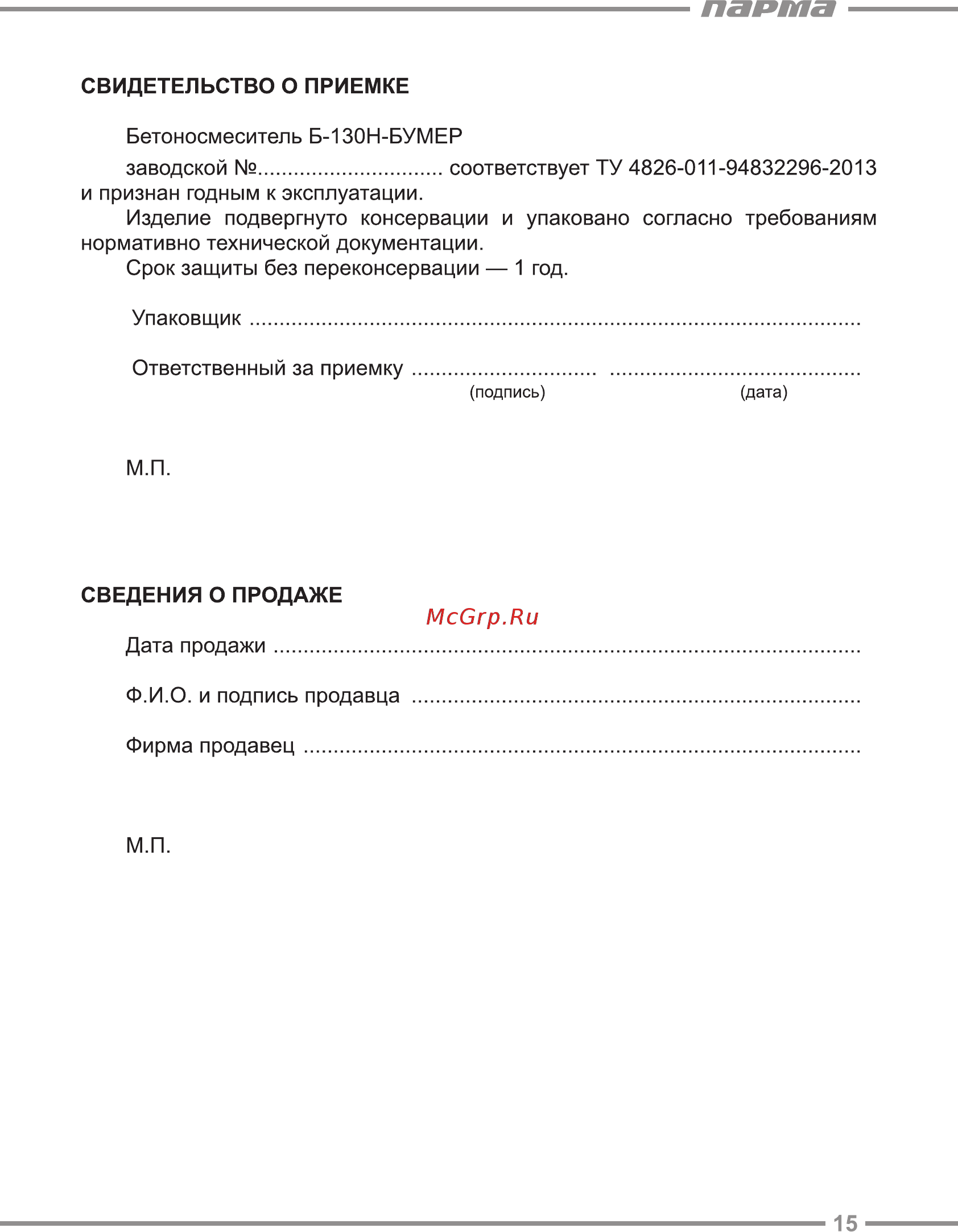

парта СВИДЕТЕЛЬСТВО О ПРИЕМКЕ Бетоносмеситель Б 130Н БУМЕР заводской соответствует ТУ 4826 011 94832296 2013 и признан годным к эксплуатации Изделие подвергнуто консервации и упаковано согласно требованиям нормативно технической документации Срок защиты без переконсервации 1 год Упаковщик Ответственный за приемку подпись дата м п СВЕДЕНИЯ О ПРОДАЖЕ Дата продажи Ф И О и подпись продавца Фирма продавец М П 15
