Руководство пользователя KH1508A/KH1516A
14
Штабельная установка и монтаж в стойке
KH1508A/KH1516A можно установить на столе или впереди или сзади
системной стойки. В разделах ниже приводится подробное описание
каждого из этих способов.
Примечание. 1.Оставьте не меньше 5,1 см с каждой стороны для
надлежащей вентиляции, и 12,7 см сзади для шнура питания и
кабеля.
2. Стандартный комплект для монтажа в стойке не включает винты
или клетевые гайки для установки в стойке. Если требуются
дополнительные винты или клетевые гайки для установки в
стойке, обратитесь по месту приобретения стойки.
Штабельная установка
Переключатель KH1508A/KH1516A можно поставить на любую более-
менее ровную поверхность, которая может выдержать вес переключателя
и подключенных к нему кабелей. Для размещения KH1508
A/KH1516A,

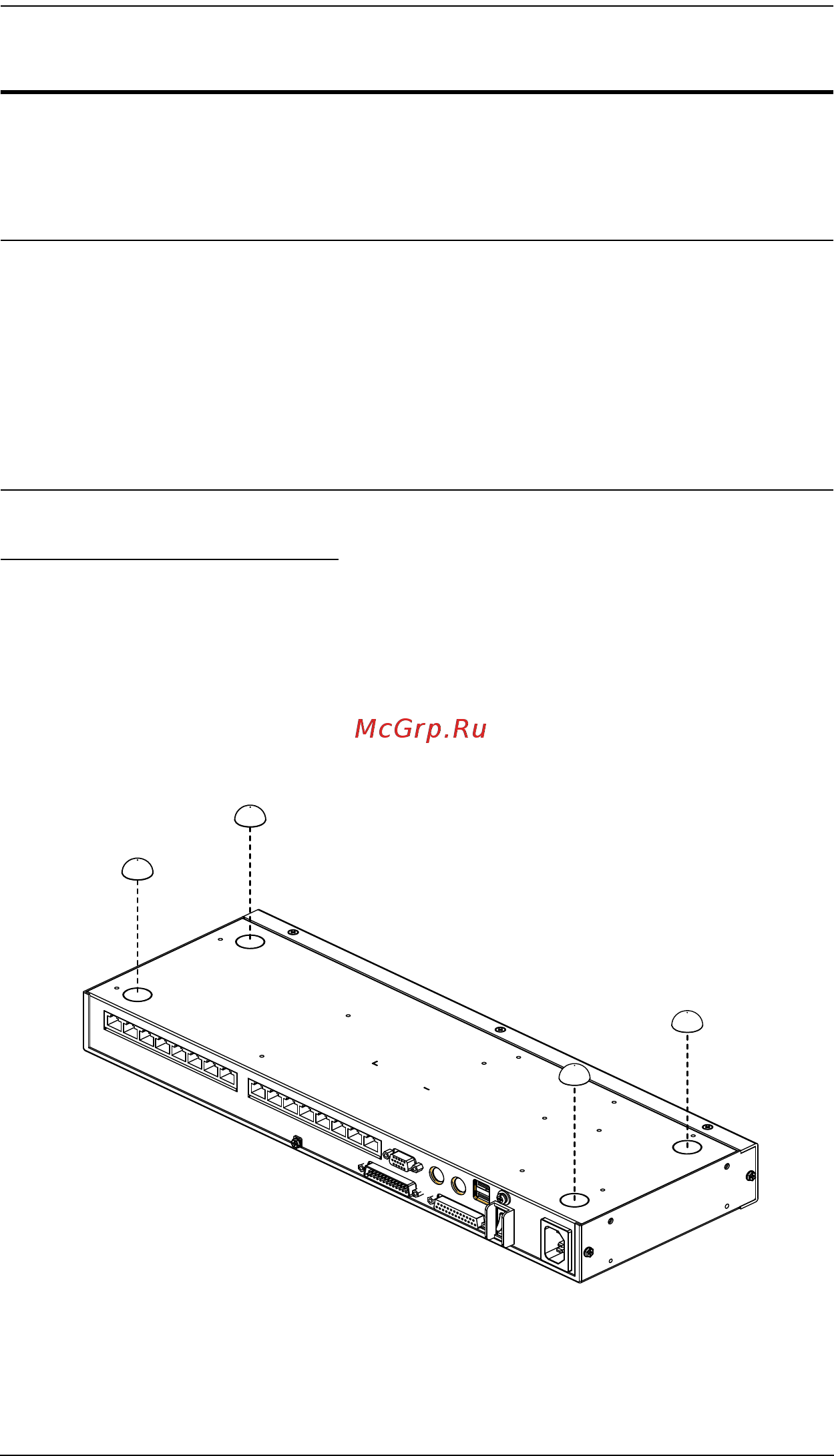

или штабельной установки в гирляндной цепи, снимите прокладки с
идущих в комплекте резиновых ножек, и установите их по углам нижней
панели переключателя, как показано на рисунке внизу:
