Guida rapida dello switch Matrix 2x4 KVMP DVI-HD Audio/Video CM0264
CM0264
2×4
デジタル オーディオ/ビデオ マトリックスKVMPスイッチ　クイックスタートガイド
CM0264 2x4 DVI-HD
音訊/視訊 矩陣式
KVMP™
切換器快速安裝卡
The following contains information that
relates to China:
Online Registration
International:
http://support.aten.com
North America:
http://www.aten-usa.com/product_
registration
Technical Phone Support
International:
886-2-86926959
North America:
1-888-999-ATEN Ext: 4988
United Kingdom:
44-8-4481-58923
4
1
9
11
3 2 7 5
Rear View
1
4
5
2 23
2 23
32
5
1 3
4 4
1 CM0264 2x4 DVI-HD Audio/Video Matrix KVMP™ Switch
2 Custom HD KVM Cable Sets
2 Custom DVI-D KVM Cable Sets
1 Power Adapter
1 USB-to-PS/2 Converter
1 Foot Pad Set (4 pcs)
1 User Instructions

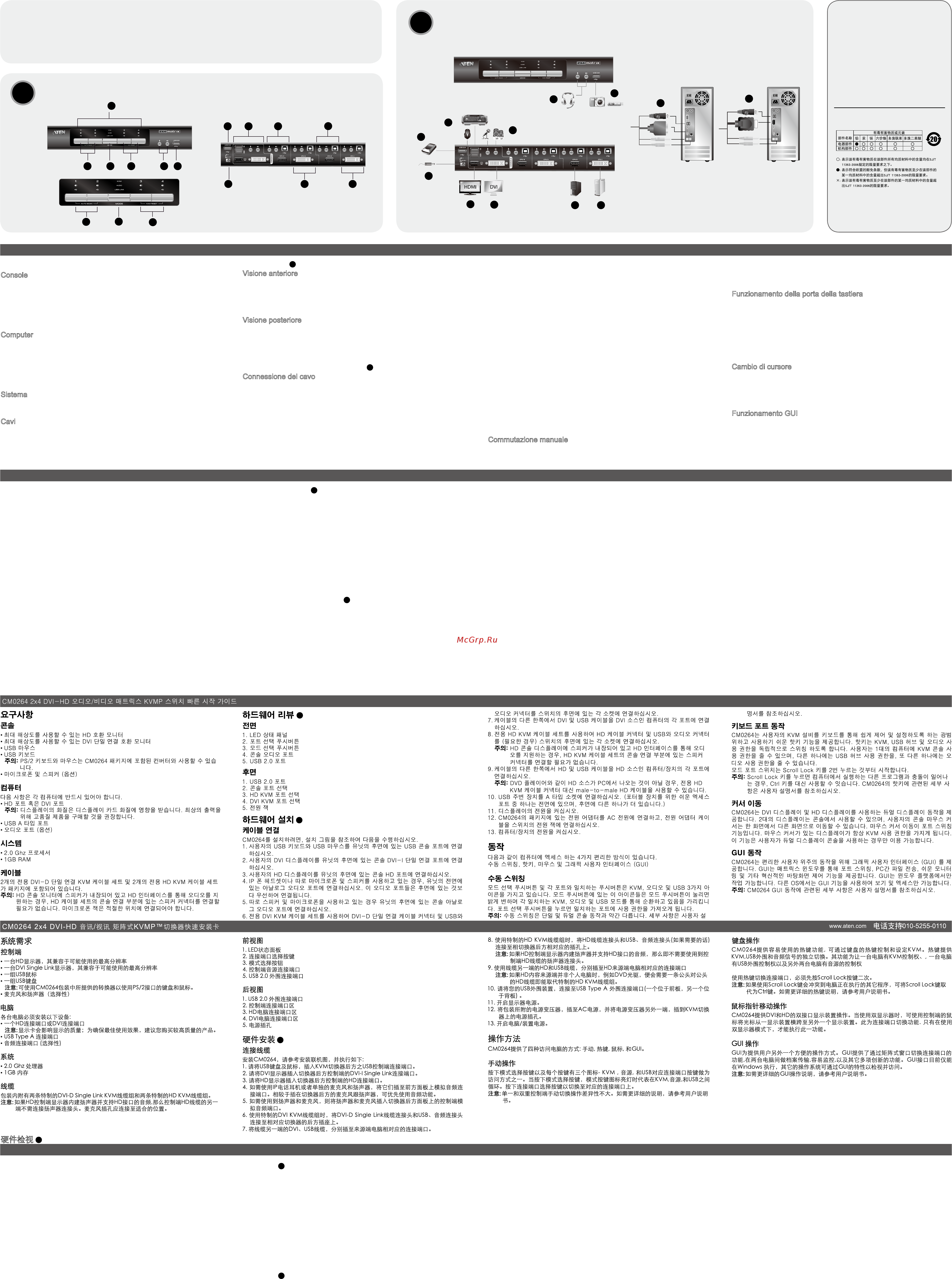

Hardware Review
Front View
A
B
Hardware Installation
2
2
2
2
3
3
3
4
8
5
4
5
12
10
10
2
1
1
1
5
6
4 4
2 3
3
9
7
7
9
Requisiti
Console
• UnmonitorcompatibileHDconlarisoluzionepiùaltapossibile
• UnmonitorcompatibileDVISingleLinkconlarisoluzionepiùaltapossibile
• UnmouseUSB
• UnatastieraUSB
Nota:TastieraemousePS/2possonoessereutilizzaticonilconvertitorecontenuto
nellaconfezionedelCM0264
• Microfonoedaltoparlanti(opzionale)
Computer
In ogni computer deve essere installato il seguente equipaggiamento:
• UnaportaHDoDVI
Nota: Laqualitàdelladisplaycardinuiscesullaqualitàdellavisualizzazione.Per
ottenereilrisultatomigliore,siconsigliadiacquistareunprodottodiqualità
alta.
• PortaUSBtipoA
• Porteaudio(opzionali)
Sistema
•processoreda2.0Ghz
•1GBRAM
Cavi
AllaconfezionesonoacclusiduecaviDVI-DSingleLinkKVMpersonalizzatieduecavi
HDKVMpersonalizzati.
Nota: Se il monitor della console HD è dotato di altoparlanti incorporate e supporta
l’audiopermezzodell’interfacciaHD,iconnettorideglialtoparlantinondevono
essere collegati ai terminali della console dei cavi HD. Collegare il microfono alla
presa appropriata.
必要ハードウェア環境
コンソール
•
使用する解像度を表示可能なHD対応モニター
•
使用する解像度を表示可能なDVIシングルリンク対応モニター
•
USBマウス
•
USBキーボード
注意: 製品同梱のPS/2-USBコンバーターを使用して、PS/2キーボードやPS/2マウ
スも使用可能です。
•
マイク・スピーカー (オプション)
コンピューター
接続する各コンピューターが下記のインターフェースに対応している必要がありま
す。
•
HDまたはDVIビデオポート
注意: ビデオ表示はビデオカードに依存しますので、ご注意ください。
•
USB タイプAポート
•
オーディオポート (オプション)
システム
•
2.0 GHzプロセッサー
•
1GB RAM
ケーブル
DVI-DシングルリンクKVMケーブルが2本と、HD KVMケーブルが2本、製品に同梱
されております。
注意: HDインターフェースはモニターの内蔵スピーカーによるオーディオ出力をサポ
ートしますので、別途オーディオケーブルを接続する必要はありません。マイ
クロフォンは適切なコネクタに接続してください。
硬件检视
A
系統需求
控制端
•
一台HD螢幕，其相容於可能使用的最高解析度
•
一台DVI Single Link螢幕，其相容於可能使用的最高解析度
•
一組USB滑鼠
•
一組USB鍵盤
注意: 可使用CM0264包裝中所提供的轉換器以使用PS/2介面的鍵盤和滑鼠。
•
麥克風和喇叭（選擇性）
電腦
各台電腦必須安裝以下設備:
•
一個HD連接埠或DVI連接埠
注意: 顯示卡會影響顯示的品質；為確保最佳使用效果，建議你購買較高品質的產品。
•
USB Type A 連接埠
•
音訊連接埠 (選擇性)
系統
•
2.0 Ghz 處理器
•
1GB 記憶體
線材
包裝內附有二條特製的DVI-D Single Link KVM線材組和二條特製的HD KVM線材組。
注意: 如果HD控制端螢幕內建喇叭並支援HD介面的音訊,那麼控制端HD線材的另一端不
需連接喇叭連接頭。麥克風插孔應連接至適合的位置。
Hardware
A
Visione anteriore
1.PannellodelLEDdistato
2.Pulsantidiselezionedellaporta
3.Pulsantediselezionedellamodalità
4. Porte di collegamento audio alla console
5. Porta USB 2.0 periferica
Visione posteriore
1. Porta USB 2.0 periferica
2.Sezionedellaportadicollegamentoallaconsole
3.SezionedellaportaHDKVM
4.SezionedellaportaDVIKVM
5.Presad’alimentazione
Installazione dell’hardware
B
Connessione del cavo
PerinstallareilCM0264fareriferimentoall’illustrazionedell’installazioneeprocedere
come segue:
1. Collegare la tastiera ed il mouse USB alle porte USB della console poste sul
pannello posteriore del dispositivo.
2.CollegareilmonitorDVIallaportaDVI-ISingleLinkdellaconsolepostasulpannello
posteriore del dispositivo.
3. Collegare il monitor HD alla porta HD della console posta sul pannello posteriore del
dispositivo.
4.SesiutilizzanounsetdicufaemicrofonoperIPphoneomicrofonoealtoparlanti
separati, collegarli alle porte audio analogiche sul pannello anteriore del dispositivo.
Questeporteaudiohannolaprioritàsuquelledelpannelloposteriore.
5.Sesiutilizzanomicrofonoealtoparlantiseparati,collegarlialleporteaudio
analogiche della console sul pannello posteriore del dispositivo.
ハードウェア概要
A
フロントビュー
1. LEDステータスパネル
2. ポート選択プッシュボタン
3. モード選択プッシュボタン
4. コンソールオーディオ
5. USB 2.0デバイスポート
リアビュー
1. USB 2.0デバイスポート
2. コンソールポート
3. HD KVMポート
4. DVI KVMポート
5. 電源ジャック
ハードウェアセットアップ
B
ケーブルの接続
CM0264をセットアップするには、下記の手順に従って作業してください。
1. USBキーボードとUSBマウスを製品リアパネルにあるコンソールポートのUSBコ
ネクタに接続してください。
2. DVIモニターを製品リアパネルにあるコンソールポートのDVI-Iシングルリンクポー
トに接続してください。
3. HDモニターを製品リアパネルにあるコンソールポートのHDポートに接続してくだ
さい。
4. IPフォンヘッドセットやその他マイク/スピーカーを使用する場合は、製品フロン
トパネルにあるアナログオーディオポートに接続してください。フロントパネルの
アナログオーディオポートは、リアパネルのオーディオポートに優先しています。
A
B
B
硬體檢視
A
前視圖
1. LED狀態面板
2. 連接埠選擇按鍵
3. 模式選擇按鈕
4. 控制端音源連接埠
5. USB 2.0 週邊連接埠
背視圖
1. USB 2.0 週邊連接埠
2. 控制端連接埠區
3. HD電腦連接埠區
4. DVI電腦連接埠區
5. 電源插孔
硬體安裝
B
連接線材
安裝CM0264，請參考安裝連線圖，並執行如下:
1. 請將USB鍵盤及滑鼠，插入KVM切換器後方之USB控制端連接埠。
2. 請將DVI顯示器插入切換器後方控制端的DVI-I Single Link連接埠。
3. 請將HD顯示器插入切換器後方控制端的HD連接埠。
4. 如需使用IP電話耳機或者單獨的麥克風和喇叭，將它們插至前方面板上類比音訊連接
埠。相較於插在切換器後方的麥克風跟喇叭，可優先使用音訊功能。
5. 如需使用到喇叭和麥克風，則將喇叭和麥克風插入切換器後方面板上的控制端類比音
訊埠。
6. 使用特製的DVI KVM線材組時，將DVI-D Single Link線材連接頭和USB、音訊連接頭連
接至相對應切換器的後方插座上。
6.QuandosiutilizzailcavoDVIKVMpersonalizzato,collegareilconnettoredelcavo
DVI-DSingleLinkeiconnettoriaudioeUSBcheloaccompagnanoallerelative
prese sul retro dello switch.
7.All’altraestremitàdelcavo,inserireicaviDVIeUSBnellerispettiveportesul/sui
computer da cui provengono i contenuti DVI.
8.QuandosiutilizzailcavoHDKVMpersonalizzato,collegareiconnettoridelcavoHD
e i connettori audio e USB che lo accompagnano (se necessario) alle relative prese
sul retro dello switch.
Nota: Se il monitor della console HD è dotato di altoparlanti incorporate e supporta
l’audiopermezzodell’interfacciaHD,iconnettorideglialtoparlantinondevono
esserecollegatialcavoHDKVMpersonalizzato.
9.All’altraestremitàdelcavo,inserireicaviHDeUSBnellerispettiveportesul/sui
computer da cui provengono i contenuti HD.
Nota: Se i contenuti HD non proviene da un PC, ma da un dispositivo come un
lettoreDVD,èpossibileutilizzareuncavoHDmaschio-maschioalpostodel
cavo HD KVM.
10. Collegare le periferiche USB alle prese di tipo A (una porta con l’accesso facilitato
si trova sul lato anteriore, per i dispositivi portatili; la seconda è situata sul lato
posteriore).
11. Accendere gli schermi.
12.Inserirelaspinadell’alimentatoreindotazionealCM0264inunapresadicorrente
CA,quindiinserireilcavodell’alimentatorenellapresad’alimentazionedelloswitch.
13. Accendere i computer/dispositivi.
Funzionamento
Esistono quattro metodi per accedere ai computer: manuale, tasto di scelta rapida,
mouse e GUI (Graphical User Interface).
Commutazionemanuale
Il pulsantediselezionedellamodalitàei pulsanticorrispondenti aogniportasono
indicatidatreicone–KVM,audioeUSB.LeiconesulpulsanteModalitàsiaccendono,
quando il pulsante viene premuto, per indicare uno spostamento ciclico fra le relative
5. マイク/スピーカーを使用する場合は、製品リアパネルにあるアナログオーディオポ
ートに接続してください。
6. 同梱のDVI KVMケーブルを製品リアパネルに接続してください。
7. DVI KVMケーブルのもう一端をDVI出力コンピューター/デバイスに接続してくだ
さい。
8. 同梱のDVI KVMケーブルを製品リアパネルに接続してください。
注意: デバイスがHDインターフェース経由のオーディオ出力をサポートしている場
合は、KVMケーブルのオーディオプラグは使用しません。
9. HD KVMケーブルのもう一端をHD出力コンピューター/デバイスに接続してくださ
い。
注意: HD出力デバイスがコンピューターでない場合(DVDプレーヤーなど)は、同梱
のケーブルの代わりに、一般的なHDケーブル(オス-オス)を使用することも可
能です。
10. USB周辺機器はUSBタイプAポートに接続してください。USBポートはフロント/
リアに1つずつ用意されています。
11. モニターの電源をオンにしてください。
12. 製品に同梱されている電源アダプターを使用して、CM0264の電源をオンにして
ください。
13. コンピューター/デバイスの電源をオンにしてください。
操作方法
コンピューターの切替には、4つの方法があります：手動切替、ホットキー、マウス操
作による切替、GUI（グラフィカルユーザーインターフェース）
手動切替
製品にはモード選択プッシュボタン（KVM、オーディオ、USBのアイコン付き）とポ
ート選択プッシュボタンの二つがあります。モード選択プッシュボタン上のアイコン
は、押す度に点灯し、現在の切替モードを表示します。その状態でポート選択プッシ
ュボタンを押すと、対応するポートに切り替わります。
7. 將線材另一端的DVI、USB線材，分別插至來源端電腦相對應的連接埠。
8. 使用特製的HD KVM線材組時，將HD線材連接頭和USB、音訊連接頭(如果需要的話)連
接至相切換器後方相對應的插座上。
注意: 如果HD控制端螢幕內建喇叭並支援HD介面的音訊，那麼即不需要使用到控制端
HD線材的喇叭連接頭。
9. 使用線材另一端的HD和USB線材，分別插至HD來源端電腦相對應的連接埠
注意: 如果HD內容來源端並非個人電腦時，例如DVD光碟機，便會需要一條公頭對公
頭的HD線材即能取代特製的HD KVM線材組。
10. 請將您的USB週邊裝置，連接至USB Type A 週邊連接埠(一個位於前板，另一個位於
背板) 。
11. 開啟顯示器電源。
12. 將包裝所附的電源變壓器，插至AC電源，並將電源變壓器另外一端，插到KVM切換
器上的電源插孔。
13. 開啟電腦/裝置電源。
操作方法
CM0264提供了四種存取電腦的方式: 手動, 熱鍵, 滑鼠, 和GUI。
手動操作
按下模式選擇按鍵以及每個按鍵有三個圖示- KVM , 音源, 和USB對應連接埠按鍵做為存
取方式之一。當按下模式選擇按鍵，模式按鍵圖示亮燈時代表在KVM,音源,和USB之間循
環。按下連接埠選擇按鍵以切換至對應的連接埠上。
注意: 單一和雙重控制端手動切換操作差異性不大。如需更詳細的說明，請參考使用者說
明書。
modalitàKVM,audio eUSB.Premereuninterruttoredi selezione dellaportaper
collegarelamodalitàsceltaallaportacorrispondente.
Nota:La commutazione manuale differisce leggermente peril funzionamento a
console doppia o singola. Per tutti i dettagli consultare il Manuale per l’utente.
Funzionamentodellaportadellatastiera
LafunzioneTastidisceltarapidadelCM0264consentedicontrollareecongurare
l’installazioneKVMdallatastierainmanierarapidaesemplice.Itastidisceltarapida
consentonodicambiareindipendentementelemodalitàKVM,hubUSBeaudio.È
possibilecommutareuncomputerinmodalitàconsoleKVM,unaltroinmodalitàhub
USBealtridueinmodalitàaudio.
TuttelecommutazionidiportainizianopremendoduevolteiltastoBlocScroll.
Nota:Sel’impiegodeltastoBlocScorrentrainconittoconaltriprogrammiinusosul
computer,èpossibileutilizzareiltastoCtrl.Peridettaglisuitastidisceltarapida
del CM0264, consultare il manuale per l’utente.
Cambio di cursore
IlCM0264unfunzionamento adoppioschermoconunoschermo DVI e uno HD.
Quando sulla console vengono impiegati due schermi, il cursore del mouse può
spostarsidauno schermoall’altro.Questaèunafunzionedel cambio di porta: Lo
schermoincuièposizionatoilcursoredelmouseèsempreinmodalitàKVM.Questa
funzioneèdisponibilesoloquandosiutilizzaunaconsoleadoppioschermo.
FunzionamentoGUI
IlCM0264èdotatodiunaGraphicalUserInterface(GUI),chegarantiscefacilitàe
praticitàd’uso.LaGUIconsentelacommutazionedellaportatramiteMatrixWindows,
iltrasferimentodilefraPC,unfacilecontrolloealtreinnovativefunzionidicontrollo
deldesktop.PuòesserecontrollatasolodapiattaformeWindows,matramitequesta
funzioneèpossibilevisualizzareeaccedereadaltrisistemioperativi.
Nota: PeridettaglisulfunzionamentodellaGUIdelCM0264,consultareilmanuale
per l’utente.
注意: 手動切替の方法は、シングルコンソールモードとデュアルコンソールモードで
少し異なります。詳細はユーザーマニュアルをご確認ください。
キーボードによる切替（ホットキー）
CM0264はポート切替、本体設定を行うため、キーボードによる便利なホットキー機
能を搭載しています。ホットキー操作ではKVM、USB、オーディオの独立切替を行
うことが可能です。
すべてのホットキー操作は[Scroll Lock] 2度押しで始めます。
注意: [Scroll Lock]キーが他のアプリケーション操作と競合する場合は、代わりに
[Ctrl]キーを使用することが可能です。 ホットキー操作の詳細はユーザーマニュ
アルをご確認ください。
マウス操作による切替
CM0264はDVI＆HDのデュアルモニターをサポートしています。二つのモニターが
デュアルモニターとして使われている場合は、マウスカーソルは片方のモニターから
もう一方のモニターへ移動させることができます。個別のモニターとして別々のコン
ピューターを表示させている場合は、KVMフォーカスが合わせられているモニターに
マウスカーソルが表示されています。
GUI操作
CM0264はユーザーフレンドリーなGUI操作が可能です。GUIではマトリックスウィ
ンドウによるポート切替、PC間のファイル転送、簡単なモニタリングなど革新的なデ
スクトップ機能を提供します。GUI操作はWindowsのみをサポートしますが、GUIを
使用して、他のOSのPCへ切り替えることは可能です。
注意: GUI操作の詳細はユーザーマニュアルをご確認ください。
鍵盤操作
CM0264提供容易使用的熱鍵功能, 可透過鍵盤的熱鍵控制和設定KVM。熱鍵提供
KVM,USB週邊和音訊訊號的獨立切換。其功能為讓一台電腦有KVM控制權、, 一台電腦有
USB週邊控制權以及另外兩台電腦有音源的控制權
使用熱鍵切換連接埠，必須先按Scroll Lock按鍵二次。
注意: 如果使用Scroll Lock鍵會衝突到電腦正在執行的其他程式，可將Scroll Lock鍵取代
為Ctrl鍵。如需更詳細的熱鍵說明，請參考使用者說明書。
滑鼠指標移動操作
CM0264提供DVI和HD的雙介面顯示裝置操作。當使用雙螢幕時，可使用控制端的滑鼠將
游標從一顯示裝置橫跨至另外一個顯示裝置。此為連接埠切換功能. 只有在使用雙螢幕
模式下，才能執行此一功能。
GUI 操作
GUI為提供使用者另外一個方便的操作方式。GUI提供了透過矩陣式視窗切換連接埠的
功能,在兩台電腦間做檔案傳輸,容易監控,以及其他多項創新的功能。GUI介面目前僅能在
Windows 執行，其他的作業系統可透過GUI的特性以檢視並存取。
注意: 如需更詳細的GUI操作說明，請參考使用者說明書。
Allinformation,documentation,andspecications
containedinthisQuickStartGuide aresubject
to change without prior notification by the
manufacturer.Pleasevisitourwebsitetondthe
most up to date version.
www.aten.com
www.aten.com Phone: 02-467-6789
