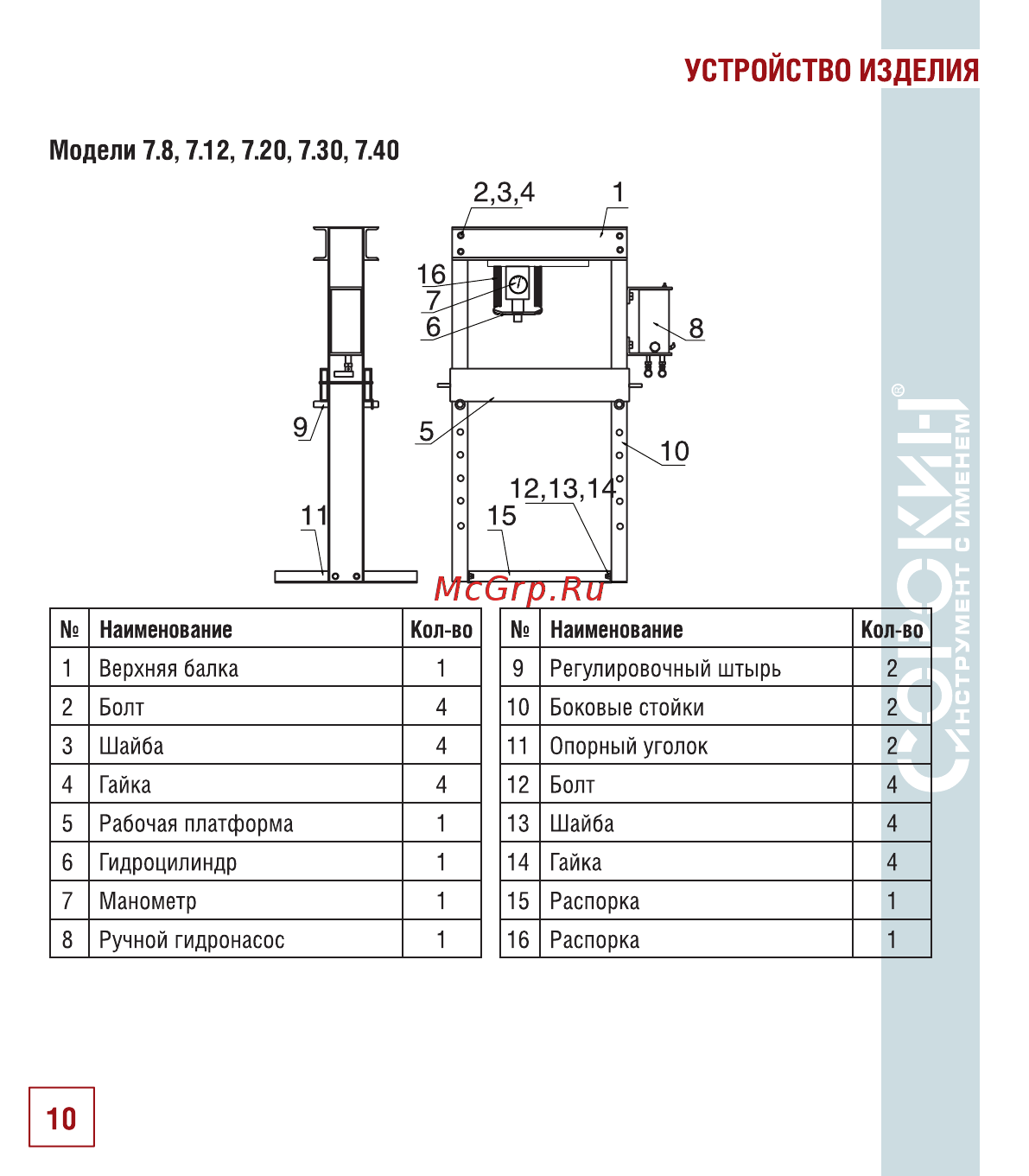

УСТРОЙСТВО ИЗДЕЛИЯ Модели 7 8 7 12 7 20 7 30 7 40 Наименование Кол во Наименование 1 Верхняя балка 1 9 Регулировочный штырь 2 Болт 4 10 Боковые стойки 3 Шайба 4 11 Опорный уголок 2 4 Гайка 4 12 Болт 4 5 Рабочая платформа 1 13 Шайба 4 6 Гидроцилиндр 1 14 Гайка 4 7 Манометр 1 15 Распорка 1 8 Ручной гидронасос 1 16 Распорка 1 10 Кол во 2 2
