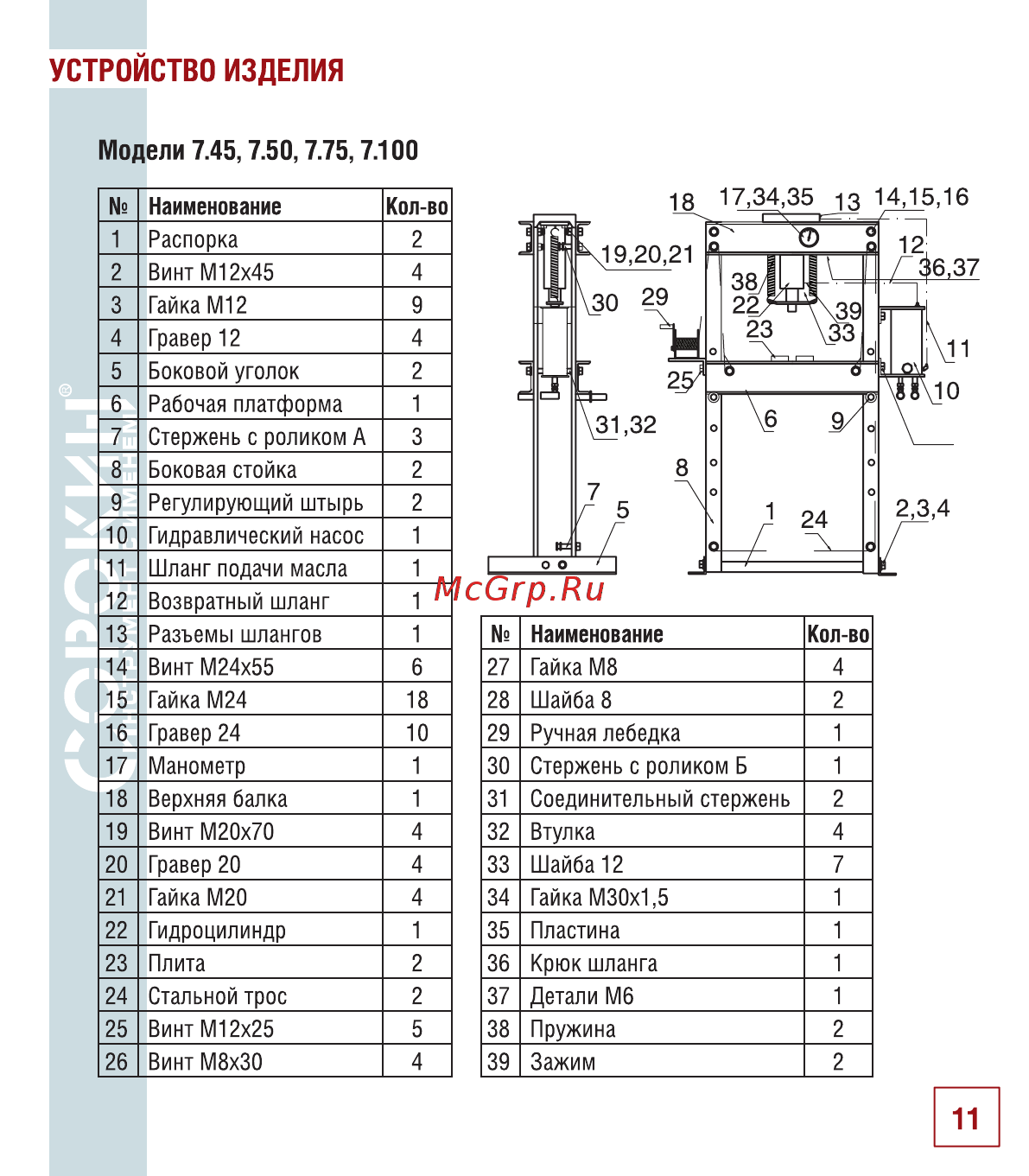

УСТРОЙСТВО ИЗДЕЛИЯ Модели 7 45 7 50 7 75 7 100 Наименование 1 Распорка 2 2 ВинтМ12x45 4 3 Гайка М12 9 4 Гравер 12 4 5 Боковой уголок 2 6 Рабочая платформа 1 7 Стержень с роликом А 3 8 Боковая стойка 2 9 Регулирующий штырь 2 Кол во 10 Гидравлический насос 1 11 Шланг подачи масла 1 12 Возвратный шланг 1 13 Разьемы шлангов 1 Наименование 14 Винт М24х55 6 27 Гайка М8 4 15 Гайка М24 18 28 Шайба 8 2 16 Гравер 24 10 29 Ручная лебедка 17 Манометр 1 30 Стержень с роликом Б 1 18 Верхняя балка 1 31 Соединительный стержень 2 19 Винт М20х70 4 32 Втулка 4 20 Гравер 20 4 33 Шайба 12 7 21 Гайка М20 4 34 Гайка М30х1 5 1 22 Гидроцилиндр 1 35 Пластина 1 23 Плита 2 36 Крюк шланга 1 24 Стальной трос 2 37 Детали Мб 1 25 Винт М12х25 5 38 Пружина 2 26 Винт М8х30 4 39 Зажим 2 Кол во 1 11
