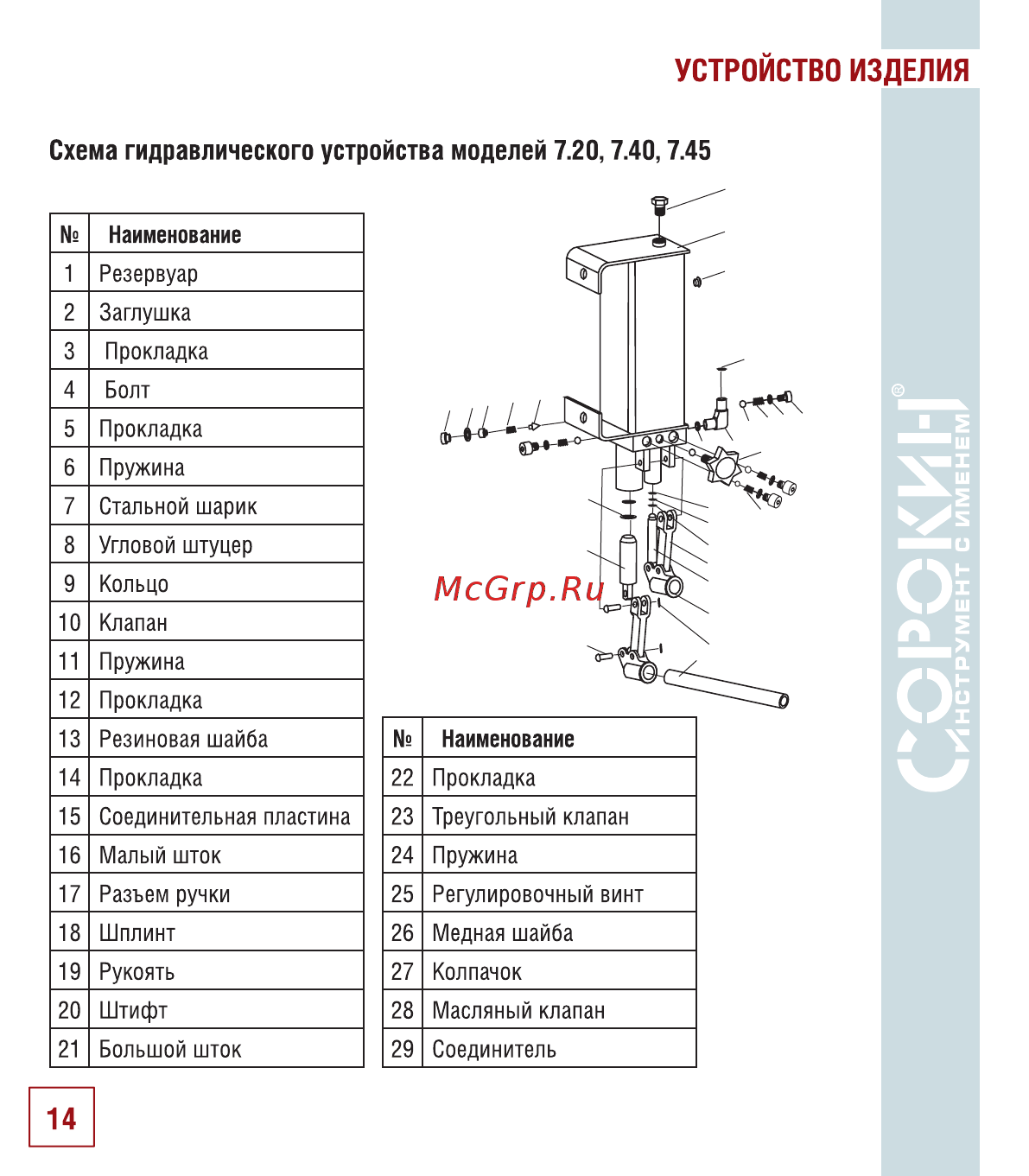

УСТРОЙСТВО ИЗДЕЛИЯ Схема гидравлического устройства моделей 7 20 7 40 7 45 Наименование 1 Резервуар 2 Заглушка 3 Прокладка 4 Болт 5 Прокладка 6 Пружина 7 Стальной шарик 8 Угловой штуцер 9 Кольцо 10 Клапан 11 Пружина 12 Прокладка 13 Резиновая шайба 14 Прокладка 22 Прокладка Наименование 15 Соединительная пластина 23 Треугольный клапан 16 Малый шток 24 Пружина 17 Разьем ручки 25 Регулировочный винт 18 Шплинт 26 Медная шайба 19 Рукоять 27 Колпачок 20 Штифт 28 Масляный клапан 21 Большой шток 29 Соединитель 14
