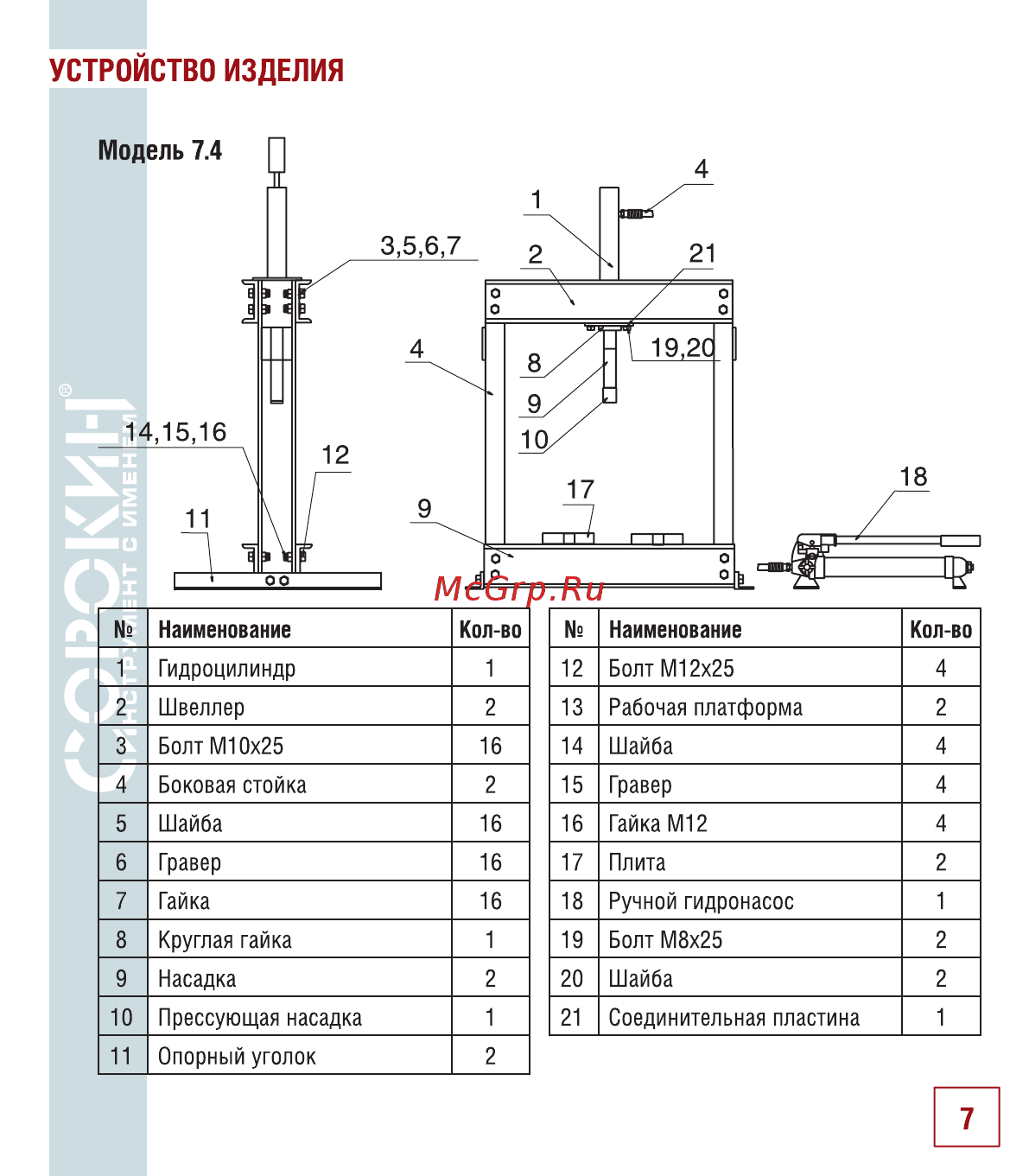

УСТРОЙСТВО ИЗДЕЛИЯ Наименование Кол во И Наименование Кол во 1 Гидроцилиндр 1 12 Болт М12x25 4 2 Швеллер 2 13 Рабочая платформа 2 3 БолтМ10x25 16 14 Шайба 4 4 Боковая стойка 2 15 Гравер 4 5 Шайба 16 16 Гайка М12 4 6 Гравер 16 17 Плита 2 7 Гайка 16 18 Ручной гидронасос 1 8 Круглая гайка 1 19 Болт М8х25 2 9 Насадка 2 20 Шайба 2 10 Прессующая насадка 1 21 Соединительная пластина 1 11 Опорный уголок 2 7
