Инструкция по эксплуатации
- 8 -
INMIG 315 T

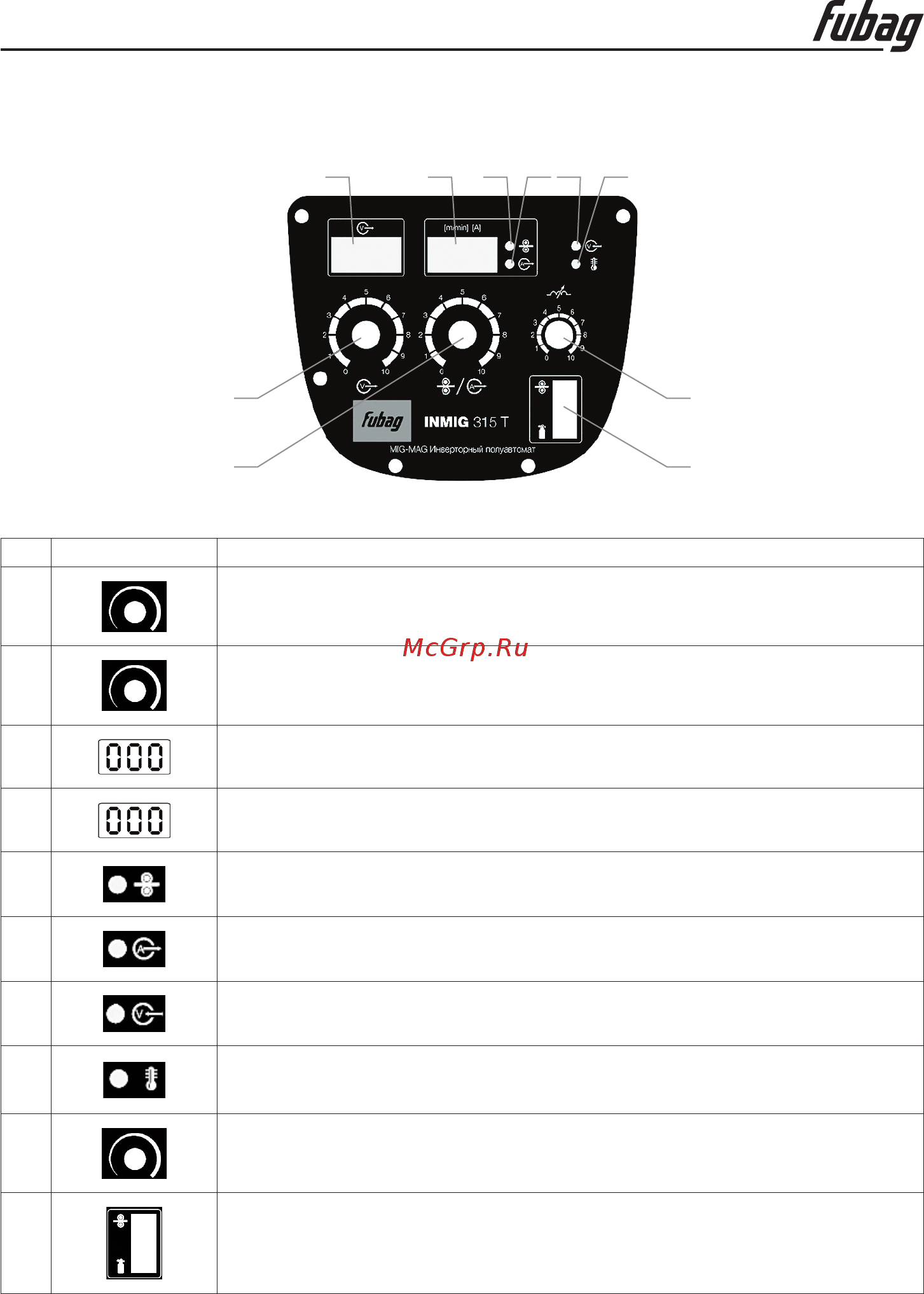

3.3 ПАНЕЛЬ УПРАВЛЕНИЯ – ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
Рис. 3.3
1 10
2
3 4 5 6 7 8
9
Поз. Символ Описание
1
Ручка настройки параметров:
скорость подачи сварочной проволоки м/мин
2
Ручка настройки параметров: напряжение дуги, В
3
Дисплей трёхразрядный, индикация напряжения дуги
4
Дисплей трёхразрядный, индикация параметров
5
Индикатор параметра: скорость подачи сварочной проволоки, м/мин
6
Индикатор параметра: сварочный ток (во время сварки), А
7
Индикатор Питание аппарата.
8
Индикатор: перегрев аппарата, повышенное или пониженное на-
пряжение сети.
9
Ручка Настройка индуктивности (min-max) (дроссель).
10
Кнопка Бестоковая заправка проволоки / проверка газа / продувка
