Инструкция по эксплуатации
- 9 -
INMIG 315 T

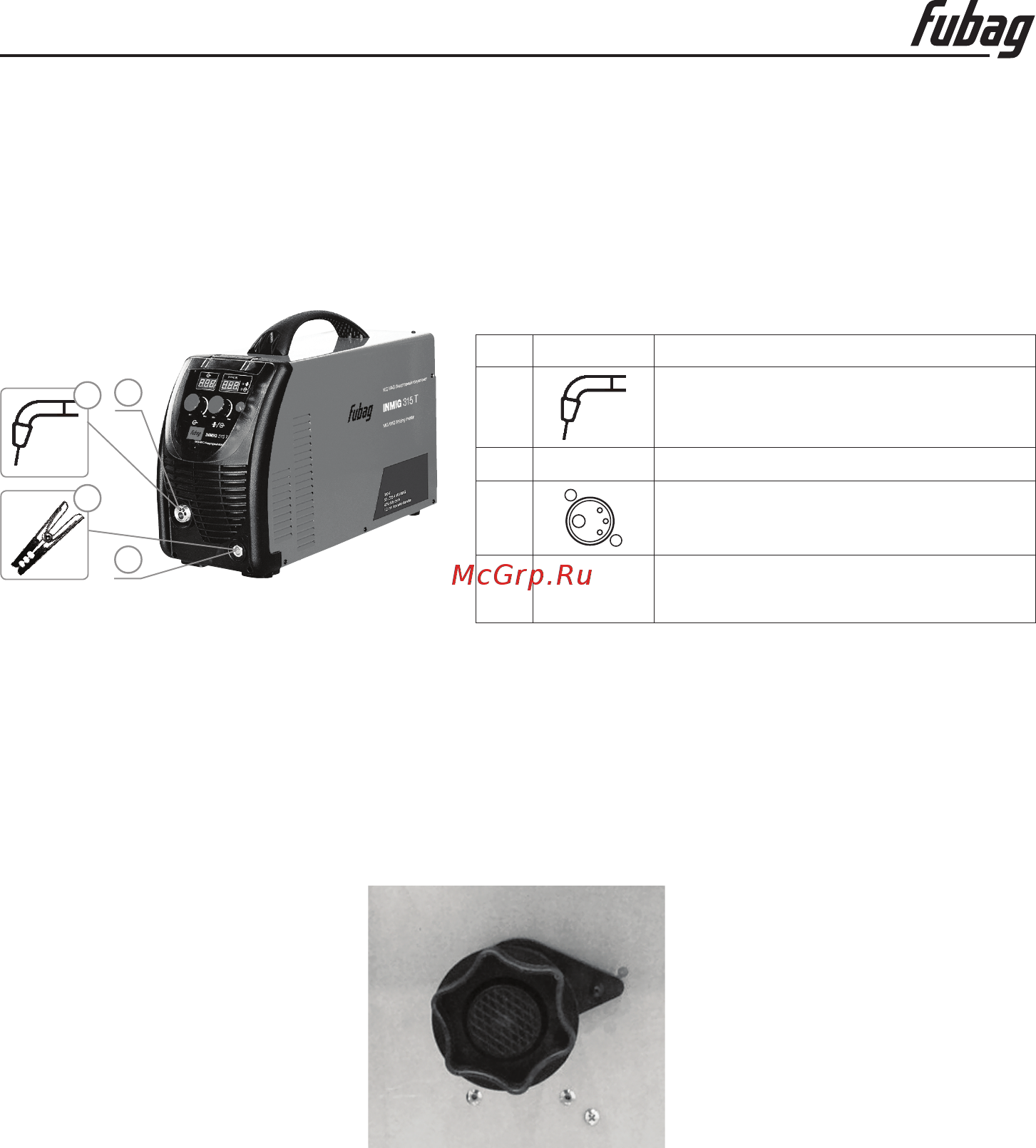

4. Подключение сварочной горелки и кабеля массы
Всегда используйте сварочную горелку, соответствующую сварочному аппарату!
В зависимости от диаметра и типа сварочной проволоки, в сварочной горелке
должны использоваться направляющие каналы с соответствующим внутренним
диаметром!
2
1
3
4
Поз. Символ Описание
1
Сварочная горелка
2 Кабель заземления
3
Центральный разъём Euro
4
―
Розетка, сварочный ток «-»
Подключение кабеля массы
Рис. 4.1
• Сварочную горелку подсоединить к центральному разъёму Euro и зафиксировать накид-
ной гайкой.
• Вставить штекер кабеля массы в розетку, сварочный ток «-» и зафиксировать.
5. Установка катушки с проволокой и регулировка тормоза
катушки
Рис. 5.1
• Открутите пластиковую гайку крепления катушки.
• Установите катушку со сварочной проволокой таким образом, чтобы штифт основа-
ния механизма совпал с отверстием катушки.
• С помощью внутреннего винта под пластиковой гайкой отрегулируйте тормозной ме-
ханизм.
Тормоз катушки затянуть настолько, чтобы при остановке электромотора устрой-
ства подачи проволоки катушка не двигалась, но при работе не блокировалась!
• Установите и затяните пластиковую гайку крепления катушки.
