7. ОСНОВНЫЕ УЗЛЫ

И ОРГАНЫ УПРАВЛЕНИЯ

Расположение основных узлов и органов управления представлено на Рис.1,2.

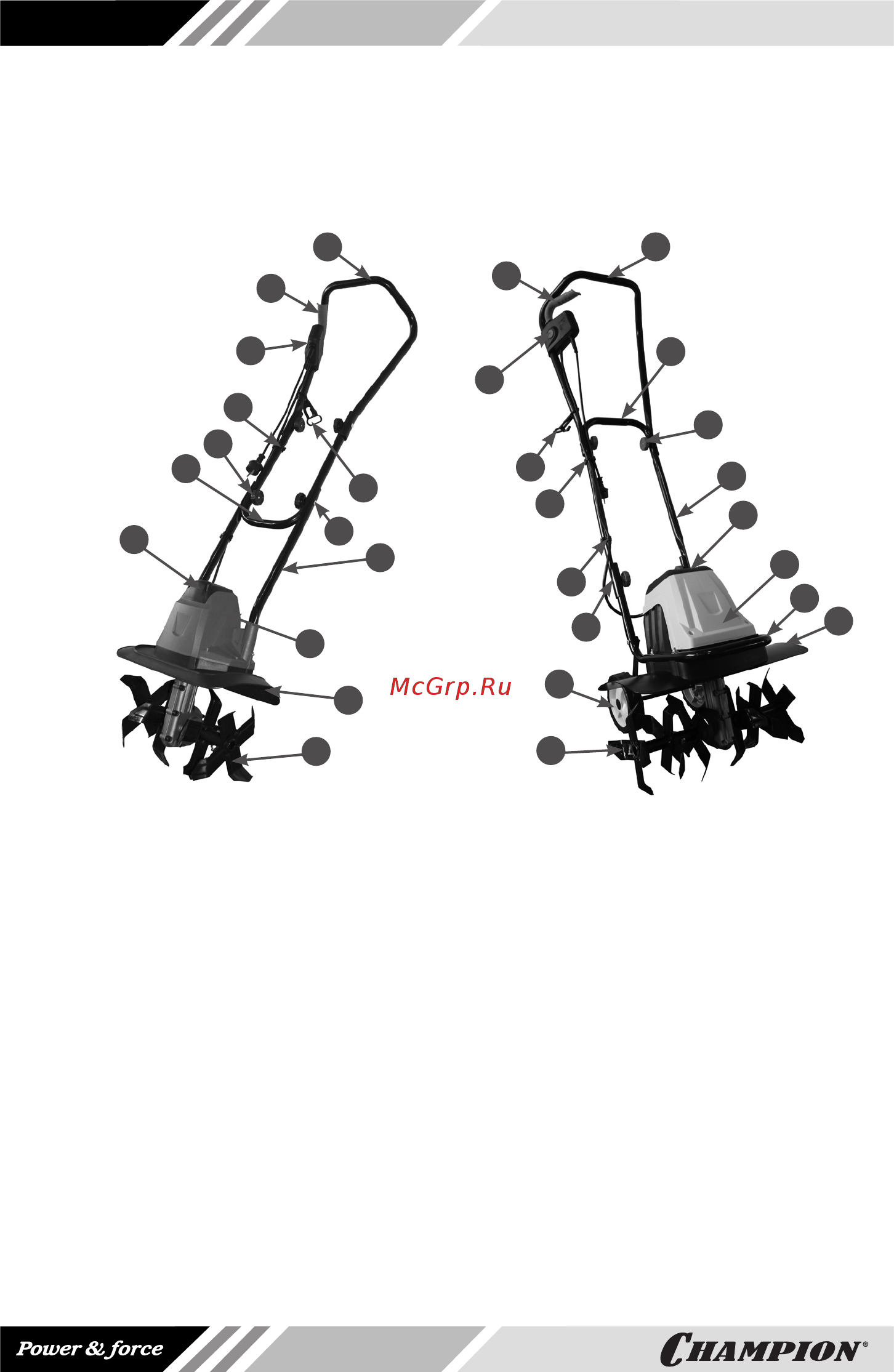

Рис.1 Расположение основных узлов

и органов управления ЕС750

1. Кнопка блокировки

2. Рычаг включения

3. Держатель кабеля

4. Верхняя часть рабочей рукоятки

5. Ручка для переноски

6. Нижняя часть рабочей рукоятки

7. Крышка корпуса двигателя

8. Защитное крыло

9. Корпус двигателя

10. Фрезы

ПРИНЦИП РАБОТЫ КУЛЬТИВАТОРА

Принцип работы культиватора заключается в

следующем: вращение вала электродвигателя

через переходной вал и втулку передается на

червячный редуктор (модель ЕС750). В моде-

ли ЕС1400 вращение передается от шестерни,

установленной на валу двигателя через ре-

мень на шестерню, установленную на корпусе

редуктора. Далее вращение через переходной

вал передается на червячный редуктор.

Благодаря системе шестерен редукто-

ра, вращающий момент при передаче

вращения от ведущего к ведомому

валу редуктора растет с одновремен-

ным снижением скорости вращения.

Ведомый вал редуктора приводит в

действие фрезы культиватора.

Рис.2 Расположение основных узлов

и органов управления EC1400

11. Фиксатор кабеля

12. Болт M6x45

13. Гайка барашковая

14. Рама корпуса

15. Колеса
