11
8. СБОРКА
Культиватор поставляется частично в со-
бранном состоянии и транспортируется в
картонной упаковке.
Для сборки культиватора (Рис.3,4) необ-
ходимо выполнить ряд операций.
СБОРКА КУЛЬТИВАТОРА ЕС750
Сборка культиватора ЕС750 показана
на Рис.3.
1. Установить основания нижней части
рабочей рукоятки (6) в посадочные
втулки на корпусе (7) культиватора и
завернуть 2 винта M4х20 (14) в отвер-
стия на втулках.
2. Соединить ручку для переноски (5) и
нижнюю часть рабочей рукоятки (6) и
закрутить болты M6х45 (12) с бараш-
ковыми гайками (13).
3. Установить держатель кабеля (3) на
верхнюю часть рукоятки (4).
4. Присоединить верхнюю часть рабо-
чей рукоятки (4) к ручке для перено-
ски и закрепить их барашковыми гай-
ками (13) с болтами M6х45 (12).
5. Установить корпус рычага включения
(1) на верхнюю часть рабочей рукоят-
ки (4) и соединить с крышкой корпуса
винтами.
6. Кабель включения (11) закрепить
фиксаторами.
СБОРКА КУЛЬТИВАТОРА ЕС1400
Сборка культиватора ЕС1400 показана
на Рис.4.
1. Установить колеса на оси и закрепить
их винтами М5х12. Установить крыш-
ки колес.
2. Установить основания средней части
рабочей рукоятки в трубы рамы, на
которой размещен корпус культива-
тора. Закрепить соединение болтами
М6х45 и барашковыми гайками.
3. Установить держатель кабеля на
верхнюю часть рукоятки.
4. Присоединить верхнюю часть рабо-
чей рукоятки к средней части. Закре-
пить соединение болтами М6х45 и
барашковыми гайками.

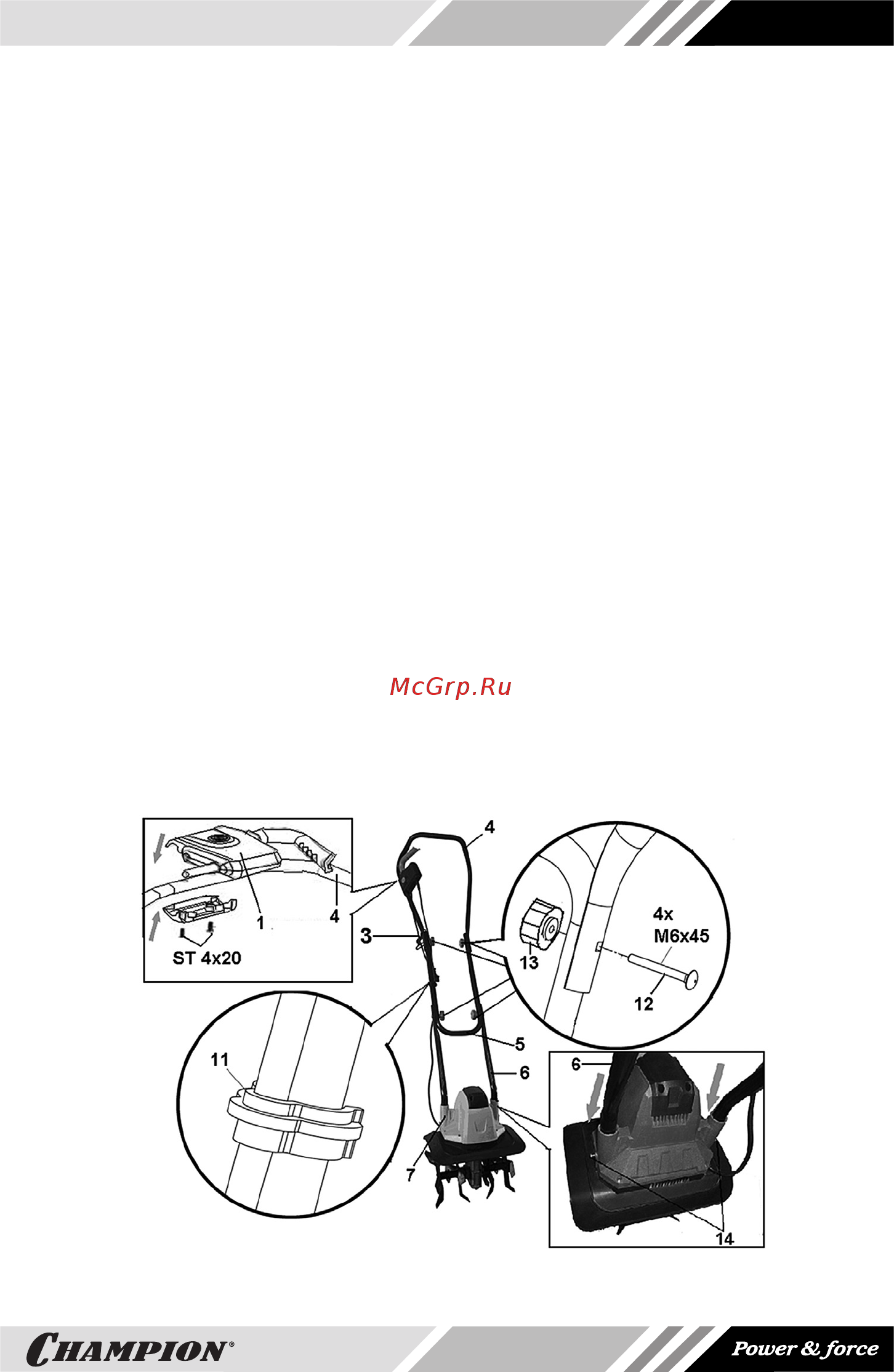

Рис.3 Сборка культиватора ЕС750
