17
РАБОТА БЛОКА ATS
Использование блока ATS гарантирует по-
дачу электроэнергии при внезапных отклю-
чениях электричества в общих сетях. Когда
общая подача электричества отключается,
система может автоматически запустить ге-
нератор в течение 2-6 секунд и обеспечить
электроэнергией потребителей.
Когда подача электроэнергии в общих сетях
возобновлена, система ATS переключит по-
требителей на общую сеть подачи электроэ-
нергии, и автоматически остановит генератор.
Для автоматического запуска генератора си-
стема ATS использует SCM цифровой кон-
троллер для управления генератором и обе-
спечения контроля над его состоянием.

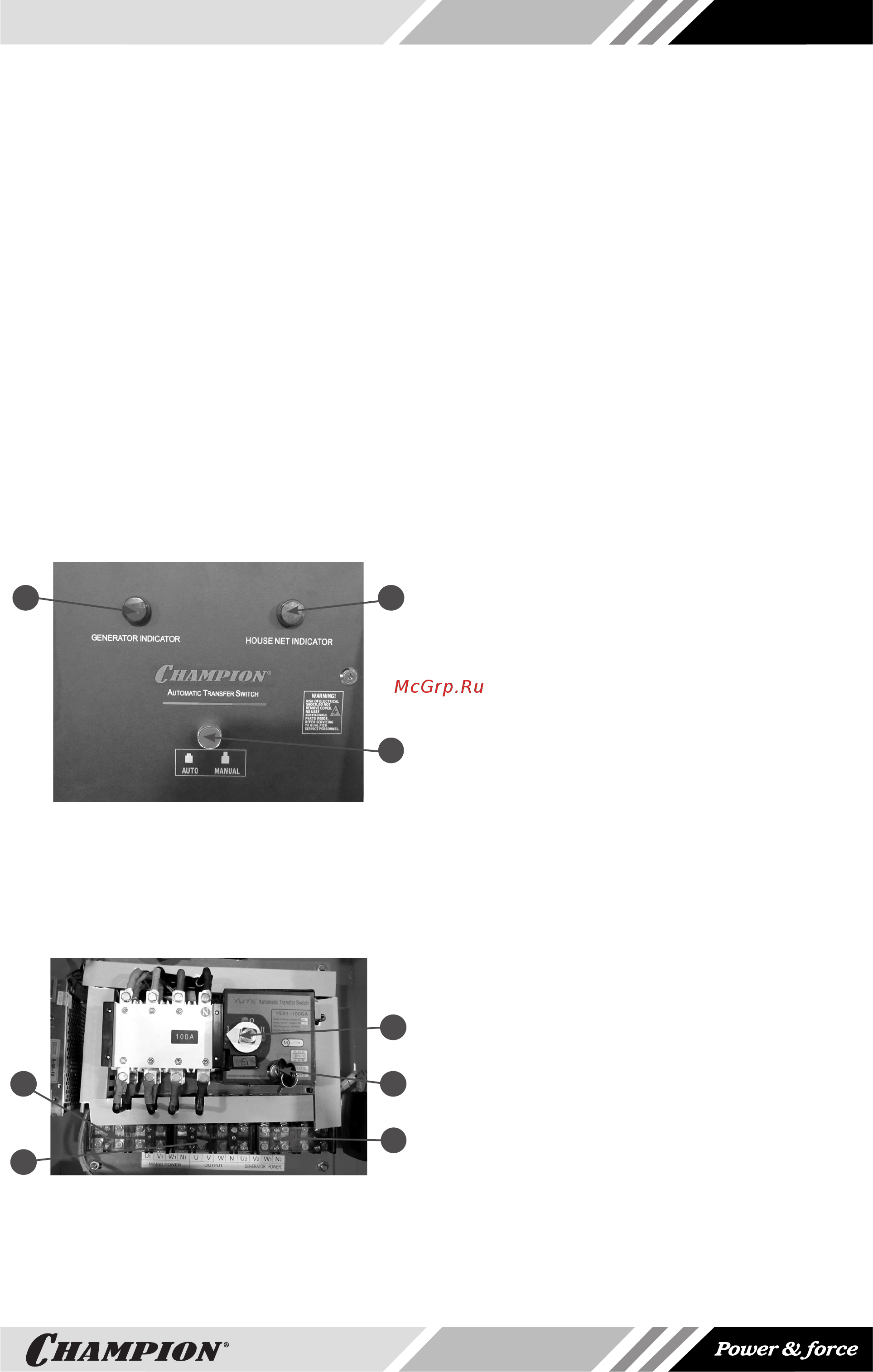

НАРУЖНАЯ ПАНЕЛЬ БЛОКА ATS
1
3
2
Рис.10
1.Индикатор работы генератора
2. Индикатор общей сети электроснабжения
3.Кнопка переключения режимов работы блока
ВНУТРЕННЯЯ ПАНЕЛЬ БЛОКА ATS
1
3
5
4
2
Рис.11
1. Клеммы подключения общей сети электроснабжения
2. Клеммы подключения потребителей
3.Клеммы подключения генератора
4. Ключ установки режима Авто/Ручной.
5.Рычаг переключения режимов
ПРИНЦИП РАБОТЫ СИСТЕМЫ ATS
1. После подключения блока ATS для уста-
новки/перевода генератора в автомати-
ческий режим работы установите ключ
(4) Рис.11 в положение «АВТО».
2. Рычаг (5) Рис.11 установите в положе-
ние (I).
3. Нажмите кнопку (3) Рис.10 для перевода
блока в положение «АВТО».
4. Ключ зажигания установите в положе-
ние «АВТО», выключатель сети генера-
тора установите в положение Вкл.
Когда прекращается подача электроэнергии
от наружной сети, система ATS немедленно
активирует программу запуска.
Сначала, автоматически отключается соеди-
нение между нагрузкой пользователя и общей
сетью электроснабжения. Через 2-3 секунды
система запускает двигатель генератора и
производит проверку работы генератора.
При стабильной работе генератора система
через 12 сек. после запуска двигателя сое-
диняет генератор с потребителями электро-
энергии.
Когда возобновляется подача электроэнер-
гии от общей сети электроснабжения, си-
стема производит проверку стабильности
напряжения и частоты тока подаваемой
электроэнергии.
Если параметры подаваемой электроэнер-
гии стабильны в течение 10 секунд, система
автоматически переключает потребители на
питание электроэнергией из общей сети. Ге-
нератор после этого работает без нагрузки в
течение 5 секунд, затем система останавли-
вает генератор.
При питании потребителей от наружного ис-
точника электроснабжения, когда генератор
находится в режиме «ожидания», блок ATS
контролирует рабочее состояние аккумуля-
торной батареи генератора и при необходи-
мости подзаряжает ее.
Таким образом, аккумуляторная батарея гене-
ратора всегда находится в рабочем состоянии.
Запуск двигателя генератора происходит
в следующей последовательности:
1. Первый запуск двигателя длится 3-4 се-
кунды. Если запуск не удался - останов-
ка на 5 секунд.
