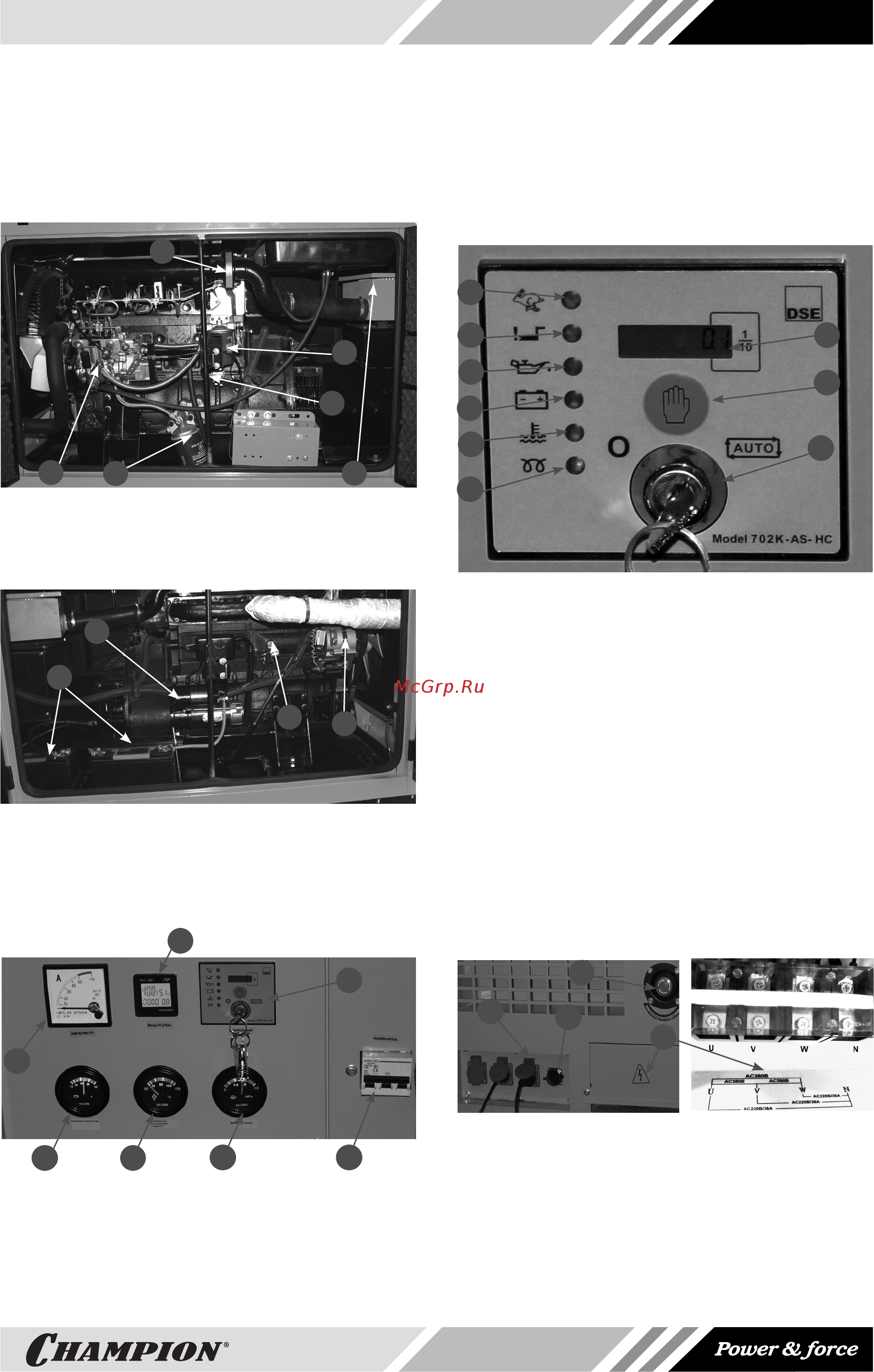

Champion DG20000ES-3 [7/20] И органов управления

РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ

И ОРГАНОВ УПРАВЛЕНИЯ

Рис.1

1. Топливный насос высокого давления

2. Корпус воздушного фильтра 3.Фильтр топливный

4. Датчик давления масла 5. Фильтр масляный

6. Подогрев воздуха

Рис.2

1. Аккумуляторная батарея 2. Стартер электрический

3.Генератор зарядки АКБ 4. Реле включения стартера

ПАНЕЛЬ ПРИБОРОВ

Рис.3

1.Выключатель сети 2.Датчик давления масла

3. Датчик температуры охлаждающей жидкости

4.Датчик напряжения аккумулятора 5. Амперметр

6.Датчик (напряжение/частота тока/отработанные

моточасы) 7.Контрольная панель

КОНТРОЛЬНАЯ ПАНЕЛЬ

Рис.4

1. Подогрев воздуха. Лампочка загорается при

включении устройства подогрева воздуха при за-

пуске.

2. Температура охлаждающей жидкости. Лампочка

загорается при превышении допустимой темпе-

ратуры охлаждающей жидкости.

3. Заряд аккумулятора. Лампочка загорается при

низком заряде АКБ.

4. Давление масла. Лампочка загорается при низ-

ком давлении масла в системе.

5. Индикатор ошибок. Лампочка загорается при не-

удачных трех попытках запуска двигателя в авто-

матическом режиме.

6. Обороты двигателя. Лампочка загорается при

превышении оборотов двигателя.

7. Общее количество отработанных часов

8. Кнопка запуска двигателя. Служит для запуска

двигателя.

9. Замок зажигания

Рис.5

1. Розетка 220В 2. Разъем подключения блока ATS

3. Кнопка аварийной остановки

4. Отсек с клеммами для подключения 380В.

А. Между клеммами U/N, V/N, W/N - 220В.

В. Между клеммами U,V,W/N - 380В.
