6. РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ

И ОРГАНОВ УПРАВЛЕНИЯ. ПРИНЦИП

РАБОТЫ СВАРОЧНОГО ИНВЕРТОРА

Расположение основных узлов и органов управления сварочного инвертора

приведено на Рис. 1.

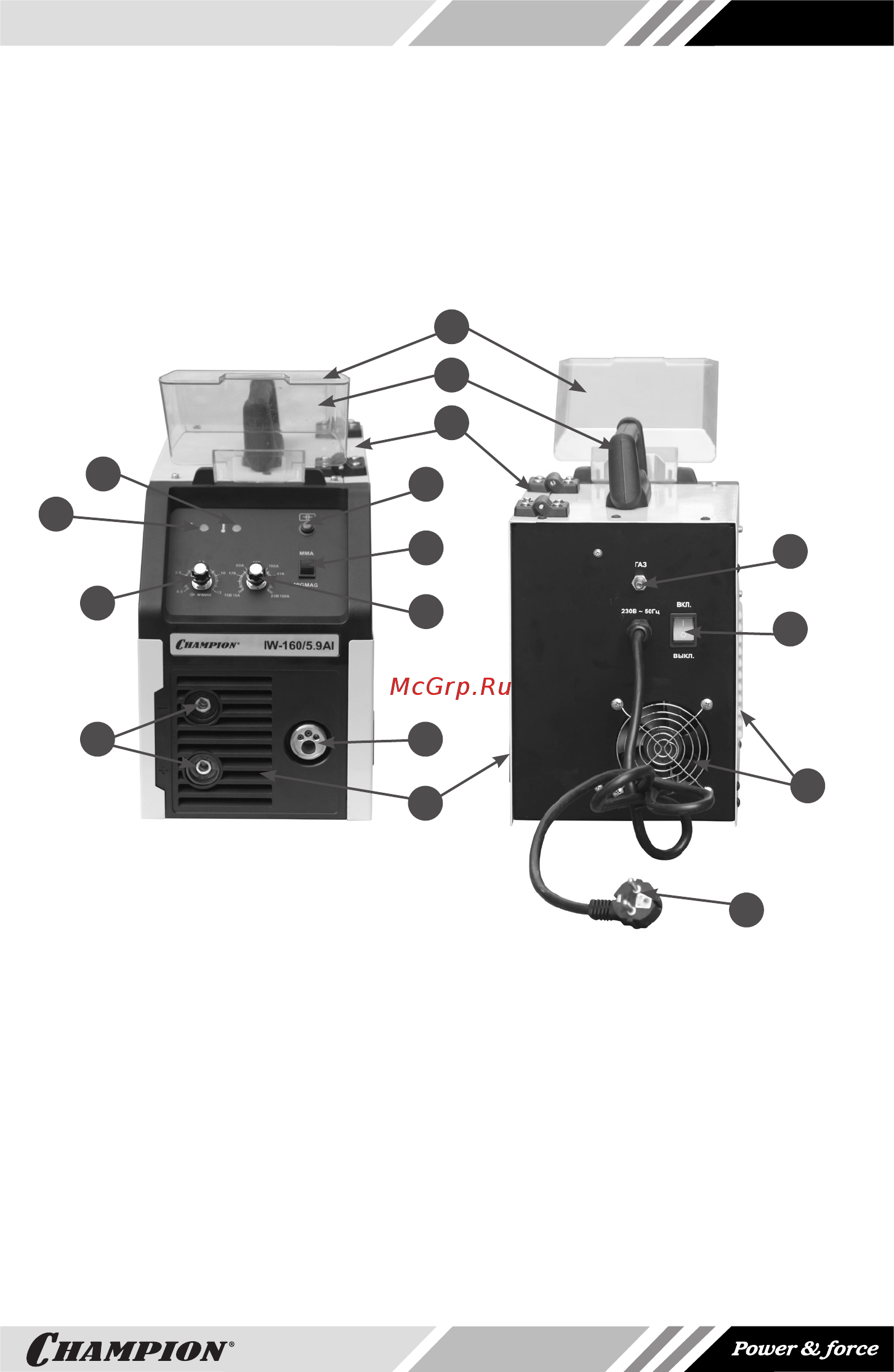

Рис. 1 Сварочный инвертор ручной и

полуавтоматической электродуговой сварки

1. Индикатор питания

2. Индикатор включения защиты от перегрева

3. Кнопка включения механизма подачи проволоки

4. Переключатель режима сварки MMA /MIGMAG

5. Регулятор сварочного тока (MMA) и напряжения

(MIGMAG)

6. Регулятор скорости подачи проволоки

7. Клеммы подключения прямого и обратного кабеля

8. Разъем подключения горелки MIGMAG

9. Штуцер подключения газового шланга

10. Выключатель сети

11. Кабель питания

12. Крышка отсека механизма подачи

сварочной проволоки

13. Вентиляционные решетки

14. Защитная крышка панели управления

15. Ручка для переноса
