15
7. ЭКСПЛУАТАЦИЯ
СВАРОЧНОГО ИНВЕРТОРА
7.1. ПОДГОТОВКА АППАРАТА
К РАБОТЕ
ВНИМАНИЕ!
Перед работой убедитесь в исправном
состоянии принадлежностей и средств
индивидуальной защиты сварщика.
Проверьте отсутствие механических
повреждений сварочных кабелей, надеж-
ность крепления наконечников, работо-
способность электродержателя и за-
жимной клеммы обратного кабеля.
Используйте специализиро-
ванную одежду и обувь для
сварочных работ, проверьте
исправность защитного
щитка или маски.
ПРЕДУПРЕЖДЕНИЕ!
Все подключения сварочных кабелей
должны производиться к аппарату, от-
ключенному от сети.
На передней панели сварочного аппара-
та (см. Рис. 4. поз. 1,2) размещены два
разъема «+» и «-» для крепления прямо-
го и обратного кабелей. Для подключения
кабеля необходимо вставить соответ-
ствующий наконечник кабеля в разъем
и повернуть его по часовой стрелке до
упора. После подключения убедитесь в
том, что наконечник кабеля плотно за-
фиксирован в разъеме.
1
2

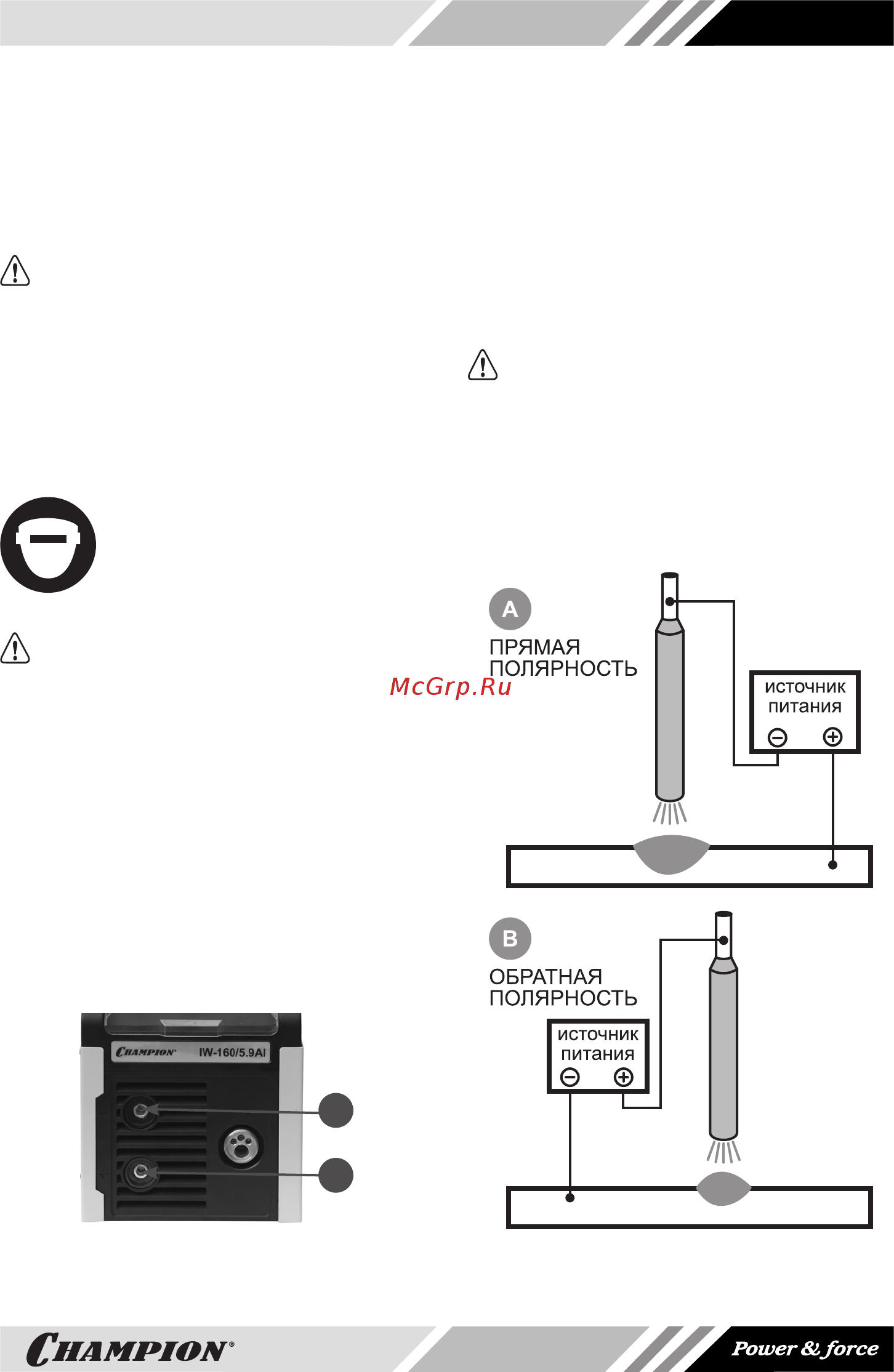

Рис. 4 Размещение разъемов прямого
и обратного кабелей
Для подключения кабеля необходимо
вставить соответствующий наконечник
кабеля в разъем и повернуть его по ча-
совой стрелке до упора. После подклю-
чения убедитесь в том, что наконечник
кабеля плотно зафиксирован в разъеме.
ВНИМАНИЕ!
При неплотном подсоединении кабе-
лей возможны повреждения кабельного
разъема или источника питания.
Существует два способа подключения
сварочных кабелей - прямая и обратная
полярность (Рис. 5А, 5В).
Рис.5 Способы подключения сварочных
кабелей
