Champion IW-200/8 AI [14/32] Принцип работы сварочного инвертора

ПРИНЦИП РАБОТЫ СВАРОЧНОГО

ИНВЕРТОРА

Переменный ток промышленной частоты

50 Гц поступает на выпрямитель - обыч-

ный диод, который пропускает только по-

лупериод. Выпрямленный (постоянный)

ток сглаживается фильтром, состоящим

из дросселя с конденсатором. Полу-

ченный постоянный ток преобразуется

инвертором в переменный, но уже с ча-

стотой 20-100 кГц. Подобные высокие

частоты являются основным техниче-

ским решением, позволяющим добить-

ся огромных преимуществ инвертора по

сравнению с другими источниками пи-

тания. С помощью "обычного" силового

трансформатора высокочастотное пере-

менное напряжение понижается, а токи

соответственно повышаются до величин,

необходимых для сварки.

Можно сказать, что в инверторном сва-

рочном устройстве сила сварочного тока

достигается за счет преобразования вы-

сокочастотных токов, а не за счет пре-

образования электромагнитной силы в

катушке индукции как у трансформатор-

ных аппаратов. Далее высокочастотный

выпрямитель выпрямляет переменный

ток, который пройдя через высокочастот-

ный фильтр, поступает на дугу. Процессы

перехода тока из одного состояния в дру-

гое контролируются блоком управления,

выполненным на транзисторах IGBT.

Полуавтоматическая сварка плавящим-

ся электродом в среде защитных газов

(MIG/MAG) производится в инертных

(аргоне и гелии и их смесях) и активных

газах (углекислый газ и его смеси с кис-

лородом), а также в смесях инертных и

активных газов и кислорода.

В качестве сварочных электродных про-

волок применяют сплошные проволоки из

нелегированных и легированных сталей и

цветных металлов, а также не сплошные

порошковые и активированные. Схема

процесса приведена на Рис. 2.

Ручная дуговая сварка (ММА) - это про-

цесс дуговой сварки, при котором ис-

пользуется дуга, горящая между покры-

тым электродом и сварочной ванной.

Покрытый электрод представляет собой

металлический стержень, на который на-

несено покрытие. Схема процесса приве-

дена на Рис.3.

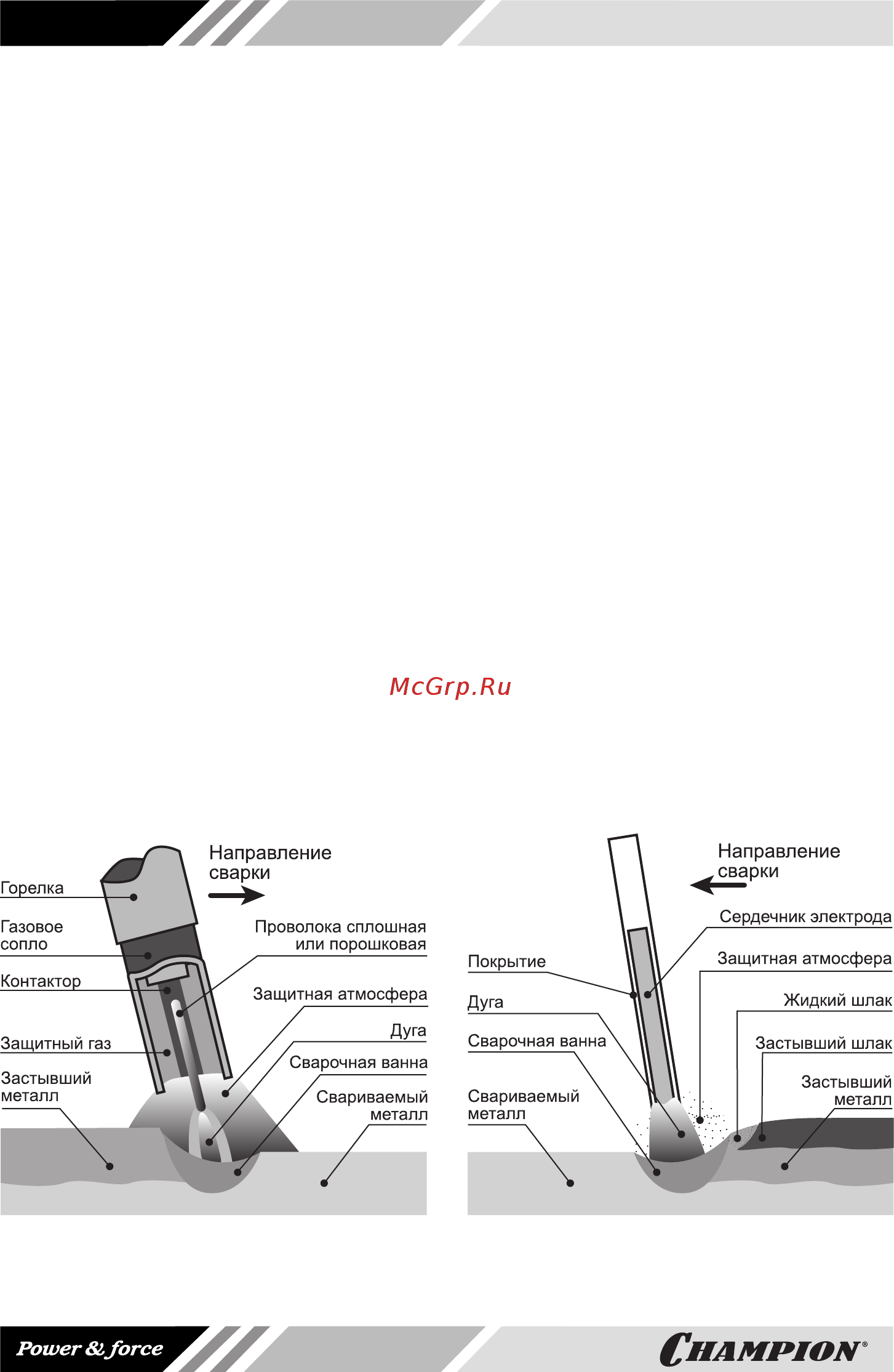

Рис.2 Схема процесса полуавтоматической

сварки в среде защитного газа

Рис. 3 Схема процесса ручной дуговой

сварки штучным плавящимся электродом
