19
Закрепите зажим «земля» на сваривае-
мой детали или металлической поверх-
ности основания, на котором будет про-
ходить сварка. При этом свариваемые
детали должны иметь хороший контакт с
поверхностью основания. Разожмите за-
жим электродержателя и вставьте в него
электрод. Приготовьте маску (защитный
щиток). Включите питание, для этого
выключатель переведите в положение
«ВКЛ». При этом должна загореться лам-
почка индикатора сети.
ОСТОРОЖНО!
При выполнении сварочных работ необ-
ходимо защитить маской лицо и глаза.
Сварочную дугу возбуждают двумя спо-
собами.
Таблица 2. Соотношение потребляемого тока, рекомендуемых номиналов
выключателя и розетки, сечения кабеля питания
Модель
Сила
потребляемого
тока I
1eff
, А
Номинал
автоматического
выключателя, А
Номинал
розетки, А
Сечение
кабеля (медь),
мм
2
Сечение кабеля
(алюминий),
мм
2
IW-160 AI 19 20 25 4 6
IW-200 AI 27 32 32 6 10

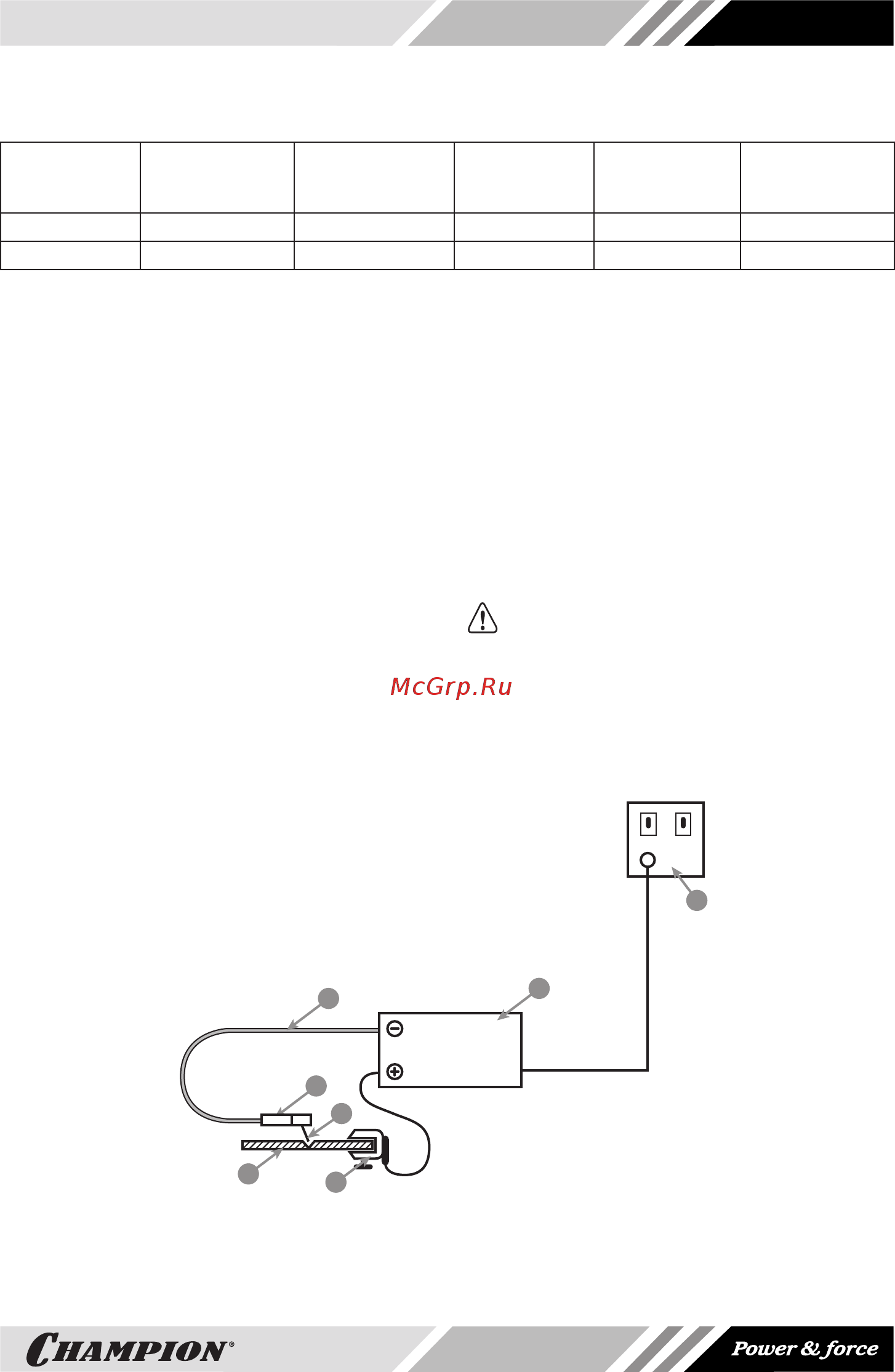

Рис.7 Схема подключения сварочного инвертора в режиме MMA-сварки.
1 – держатель электрода; 2 – электрод; 3 – клемма заземления;
4 – свариваемая деталь; 5 – сварочный аппарат; 6 – сварочный кабель;
7 – источник электроэнергии.
7
5
3
2
4
1
6
7.2. ПОДКЛЮЧЕНИЕ СВАРОЧНОГО
АППАРАТА К СЕТИ ПИТАНИЯ
Необходимо подключать сварочный ап-
парат к электросети, оснащенной кабе-
лем, предохранителем или автоматиче-
ским выключателем, а также розеткой
требуемого номинала. Соотношение по-
требляемого тока, рекомендуемых номи-
налов выключателя и розетки, сечения
кабеля питания приведены в таблице 2.
Сечение сварочных проводов должно
быть не менее 16 мм
2
. При использова-
нии удлинителей сечение кабеля пита-
ния должно соответствовать данным
таблицы.
7.3. ВЫПОЛНЕНИЕ СВАРОЧНЫХ
РАБОТ В РЕЖИМЕ РУЧНОЙ
ЭЛЕКТРОДУГОВОЙ СВАРКИ
Схематично подключение сварочного ап-
парата показано на Рис. 7. Способ под-
ключения – обратная полярность.
