При толщинах от 12 мм и более при дву-

сторонней сварке рекомендуется делать

X-образную разделку, которая имеет ряд

преимуществ перед V-образной раздел-

кой. Эти преимущества заключаются в

уменьшении объема требуемого метал-

ла для заполнения разделки (почти в 2

раза), и соответственно увеличении ско-

рости сварки и экономии сварочных ма-

териалов.

Тавровое соединение представляет со-

бой два листа, когда между ними обра-

зуется соединение в виде буквы «Т» (см.

Рис. 13). Как и в случае со стыковыми со-

единениями, в зависимости от толщины

металла выполняется сварка с одной или

с обеих сторон, с разделкой или без. Ос-

новные типы таврового сварного соеди-

нения представлены на рисунке.

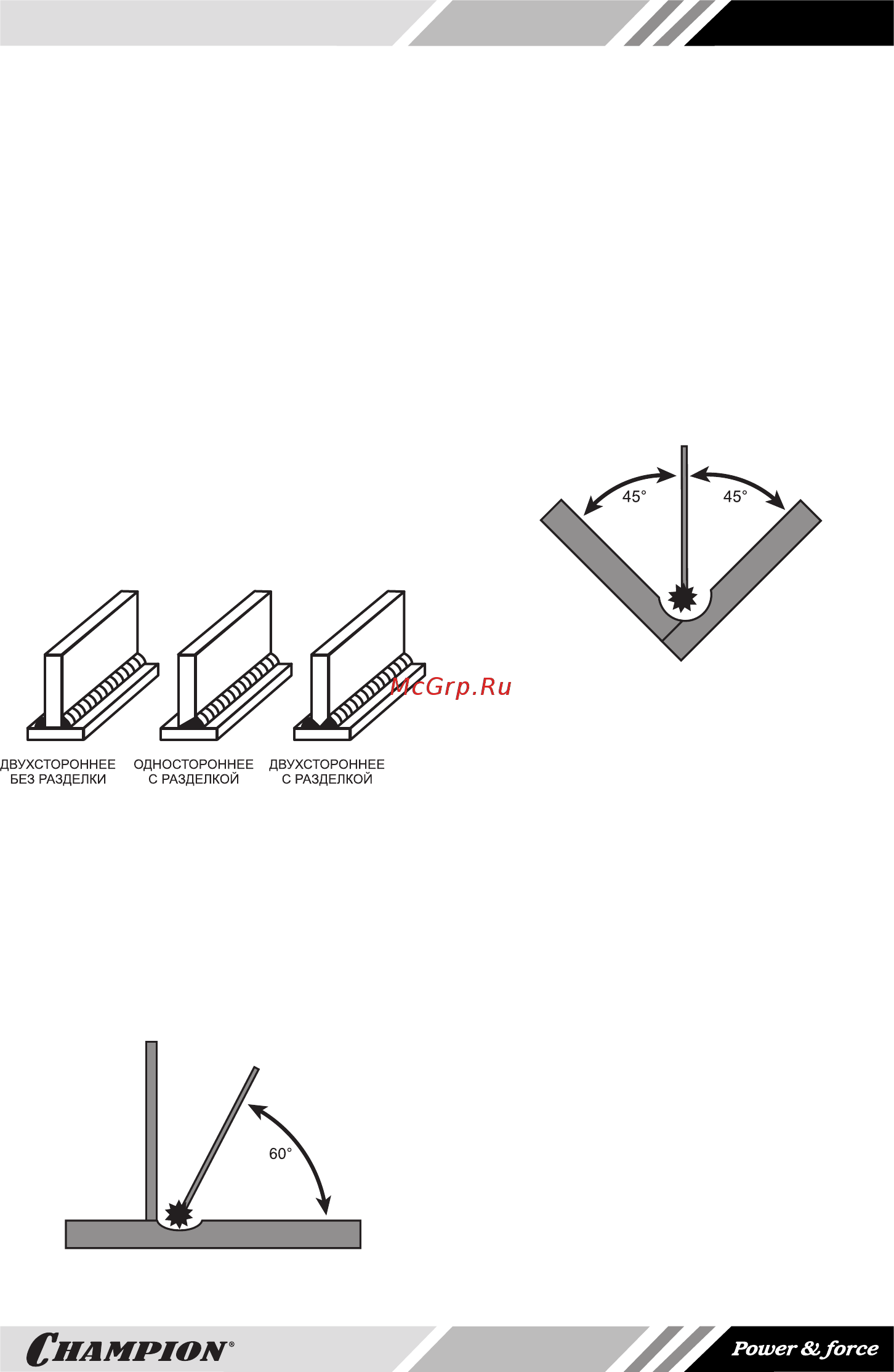

Рис. 13 Виды тавровых соединений

Некоторые советы по сварке

таврового соединения.

Совет первый. При сварке тонкого ме-

талла с более толстым (см. Рис. 14) не-

обходимо, чтобы угол наклона между

толстым металлом и электродом или

сварочной горелкой составлял около 60°.

Рис. 14 Сварка тонкого металла с более

толстым

Совет второй. Сварку таврового соеди-

нения (и углового в такой же степени)

можно значительно упростить, распо-

ложив его для сварки «в лодочку» (Рис.

15). Это позволяет проводить сварку

преимущественно в нижнем положении,

увеличивая скорость сварки и уменьшая

вероятность появления подрезов, кото-

рые являются очень частым дефектом

таврового сварного соединения, наряду

с «непроваром». В некоторых случаях

одного прохода будет недостаточно, по-

этому для заполняющих швов требуется

осуществлять колебания горелки.

Рис. 15 Сварка «в лодочку»

Соединение внахлест. Данный тип со-

единения рекомендуется применять при

сварке листов толщиной до 10 мм, при-

чем сваривать листы требуется с обеих

сторон. Делается это из-за того, чтобы

не было возможности попадания влаги

между ними. Так как сварочных швов при

этом соединении два, то соответственно

увеличивается время на сварку и расхо-

дуемые сварочные материалы.

Угловое соединение. Угловым свароч-

ным соединением называют тип соеди-

нения двух металлических листов, рас-

положенных друг к другу под прямым

или другим углом. Данные соединения

также могут быть со скосом кромок или

без скоса, в зависимости от толщин. Ино-

гда угловое соединение проваривается и

изнутри.

Сварные соединения и швы также клас-

сифицируют по другим признакам.

Типы соединений по степени выпукло-

сти: нормальные, выпуклые, вогнутые.
