Руководство по эксплуатации КM341 00 000-01 РЭ
15
ГОРЕЛКИ СТОЛА
11. ГОРЕЛКИ СТОЛА
■ Положение горелок на столе схематично изображено над рукояткой каждого крана
на панели управления. На воротниках рукоятки управления горелок или на панели
управления нанесены символы состояния работы горелок в крайних положениях.
СИМВОЛЫ:
■ Все краны имеют ограничение в положении «малое пламя», обеспечивающее
устойчивое горение в экономичном режиме.
■ Регулировку пламени производят плавно, поворотом рукоятки крана от знака
«большое пламя» до знака «малое пламя».
Примечание! Во время эксплуатации плиты возможно выгорание эмали
на кончиках зубьев решётки стола в зоне горелок, что не является
производственным дефектом и не влияет на работу плиты.
11.1. ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА С УСТРОЙСТВОМ «ГАЗ-КОНТРОЛЬ»:
1. Нажать и повернуть рукоятку крана в положение «большое пламя».
2. Удерживая рукоятку крана в нажатом положении, нажать на кнопку электророзжига
(для моделей плит с электророзжигом) или поднести огонь к горелке стола.
3. После появления пламени необходимо удерживать рукоятку крана в нажатом поло-
жении 10 секунд, это необходимо для срабатывания устройства «газ-контроль».
4. Отпустить ручку и убедиться, что пламя не погасло.
5. Установить рукоятку в нужное Вам положение.
11.2. ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА БЕЗ УСТРОЙСТВА «ГАЗ-КОНТРОЛЬ»:
1. Нажать и повернуть рукоятку крана в положение «малое пламя».
2. Нажать на кнопку электророзжига (для моделей с электророзжигом) или поднести
огонь к горелке стола.
3. Установить рукоятку в нужное Вам положение.
11.3. ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА С ИНТЕГРИРОВАННЫМ РОЗЖИГОМ С
УСТРОЙСТВОМ «ГАЗ-КОНТРОЛЬ»:
1. Нажать и удерживая нажатой повернуть рукоятку крана в положение «
», дождав-
шись появления пламени.
2. Удерживать рукоятку крана 10 секунд, это необходимо для срабатывания устрой-
ства «газ-контроль».
3. Отпустить ручку и убедиться, что пламя не погасло. Если горелка не зажглась, вер-
нуть рукоятку крана в положение «закрыто» и повторить розжиг снова.
4. Перевести рукоятку крана в рабочую зону между положениями «большое пламя» и
«малое пламя».
5. Установить рукоятку в нужное Вам положение.
11.4. ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА С ИНТЕГРИРОВАННЫМ РОЗЖИГОМ БЕЗ
УСТРОЙСТВА «ГАЗ-КОНТРОЛЬ»:
1. Нажать и удерживая нажатой повернуть рукоятку крана в положение « ».
2. После появления пламени перевести рукоятку крана в рабочую зону между положе-
ниями «большое пламя» и «малое пламя». Если горелка не зажглась, вернуть рукоятку
крана в положение «закрыто» и повторить розжиг снова.
3. Установить рукоятку в нужное Вам положение.

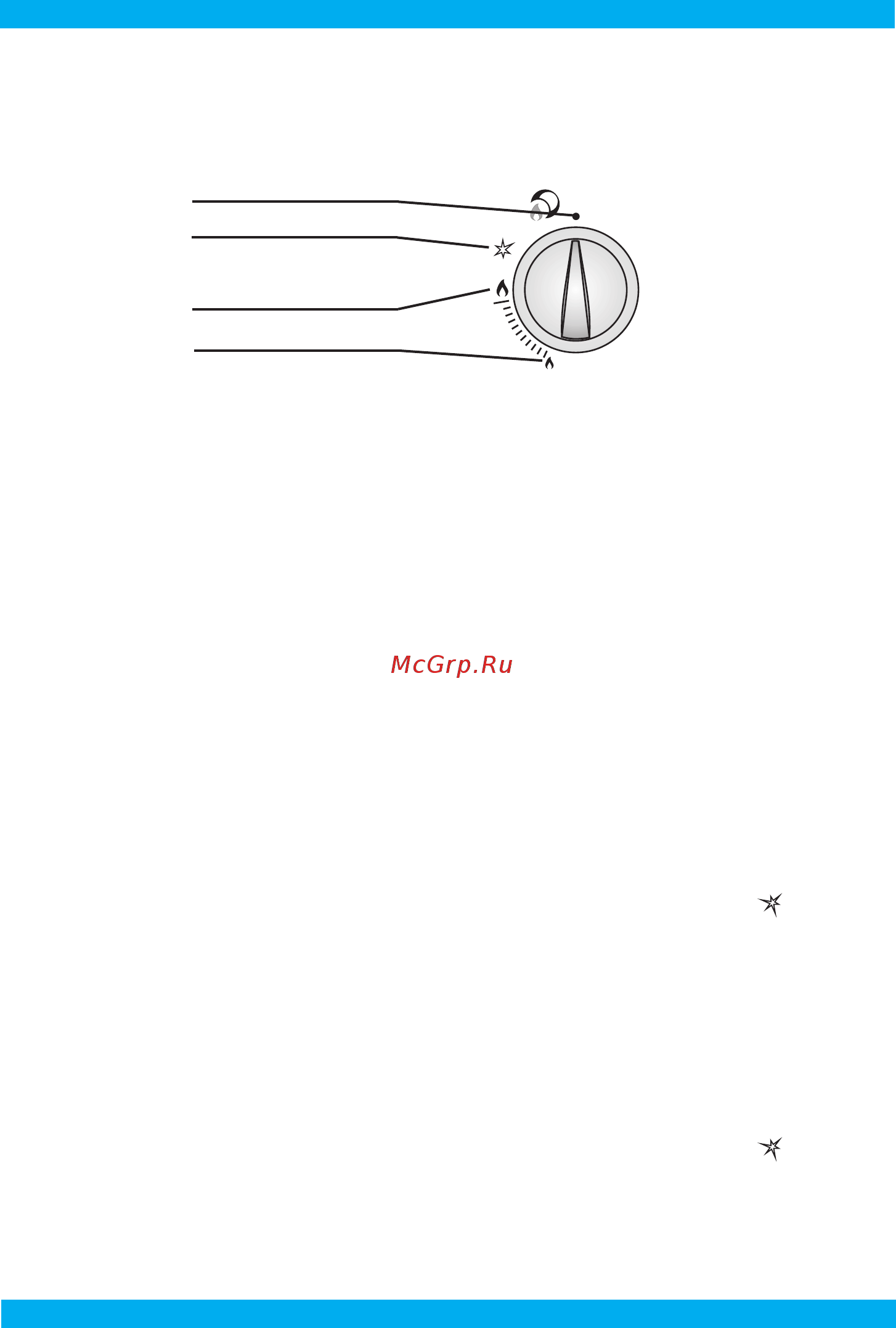

рис. 12
Малое пламя
Большое пламя
Кран закрыт
Электророзжиг
Для моделей с интегриро-
ванным розжигом
