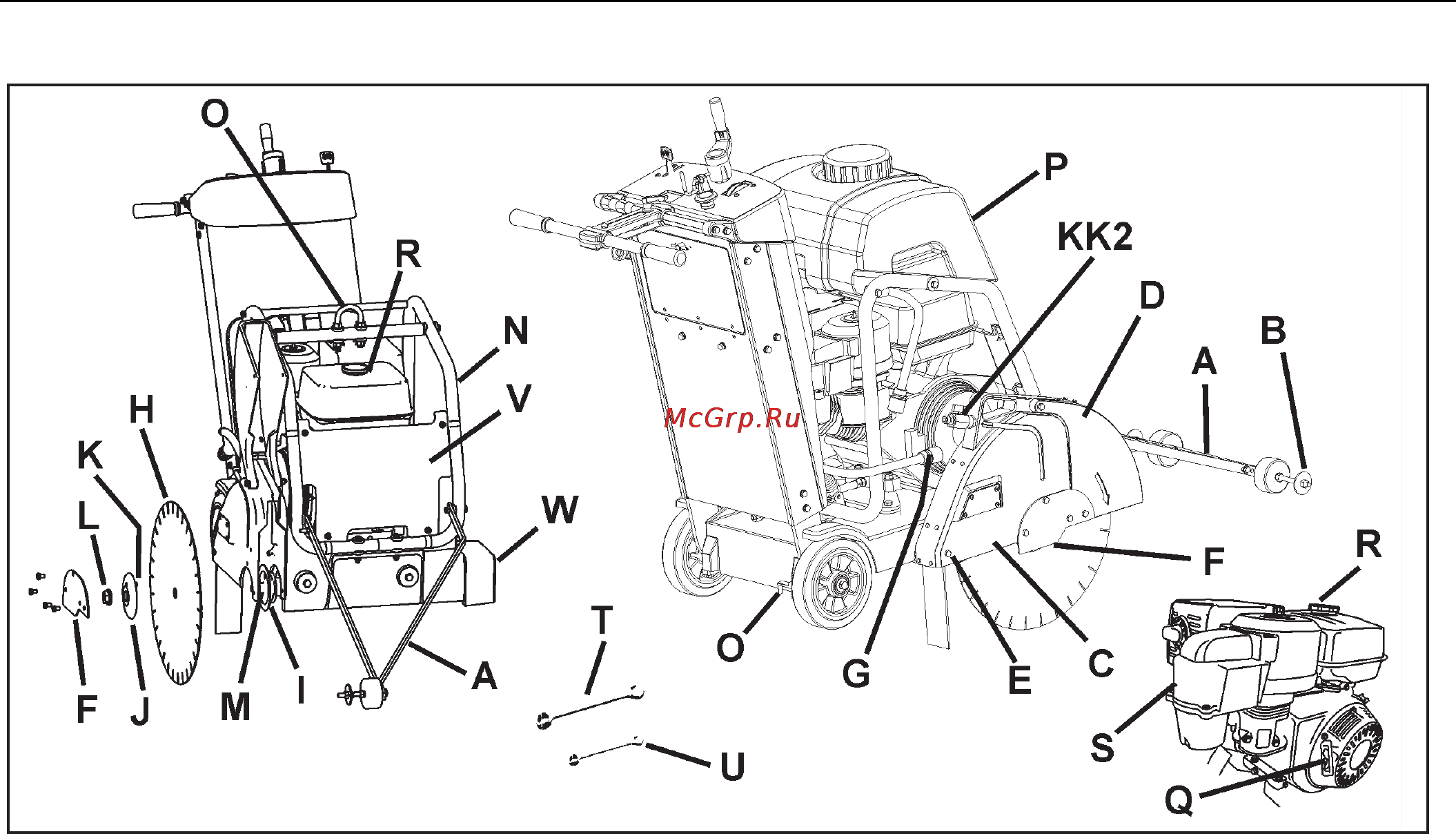

ИДЕНТИФИКАЦИЯ УЗЛОВ
------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- -----------------------------------------------------------------------------------------------------------------------------------------------
A. Передний Указатель: Для ведения машины по
прямой линии.
B. Колесо Указателя: На Переднем Указателе (A).
Выставьте по линии реза колесо и Диск (H) и ведите
прямой рез.
C. Кожух диска: Укрытие Диска (H). Должен быть на
месте всегда, когда машина работает! Замечание: на
кожухе стрелкой обозначено направление вращения.
D. Крышка Кожуха: Часть Кожуха может быть
поднята, чтобы установить Диск (H).
E. Задний Болт Кожуха: Фиксирует Кожух (C). При
перемещении Кожуха диска должен быть
переустановлен.
F. Накладка Кожуха диска: Закрывает Внешний
фланец (J).
G. Водяной шланг Разъединяет (G): Соединяет
Кожух диска (C) с Регулятором воды (KK) или
Водяным баком (P). Может использоваться как с
правой установкой Кожуха (C), так и с левой
H. Диск: Режущий инструмент - с машиной не
поставляется.
I. Внутренний Фланец: Деталь, на которую
устанавливается Диск (H). При износе или
повреждении замените.
J. Внешний Фланец: Фиксирует Диск (H) в рабочем
положении. Содержит ведущий штифт (K), который
проходит сквозь Диск (H). При износе или
повреждении замените.
K. Ведущий штифт: Не дает Диску (H)
проворачиваться во фланцах. При износе или
повреждении замените.
L. Гайка Шпинделя (L1 / L2): Крепит Внешний
Фланец (J) к машине. У гайки для правой стороны
(L1) - Левая резьба. У гайки для левой стороны (L2) –
правая резьба (не показана).
M. Посадка Диска: Диск (H) монтируется здесь.
N. Подъёмная рама/ рама для Водяного бака:
Точка для подъема (O). Держатель водяного бака
(P)..
O. Точка подъема: Поднимать машину только за
здесь!
P. Водяной бак (Если есть): Объём 25 литров.
Заполнять только водой! Не заполняйте бензином
или другими огнеопасными материалами! При сухой
резке используйте только для подавления пыли.
Используйте только с Алмазные Диски (H),
сваренными лазером (сухими).
Q. Пусковой трос: Для запуска двигателя. См.
Руководство по работе с двигателем.
R.---
S.---
T. Гаечный ключ для Диска (27 мм): Для установки
и снятия Диска (H). Храните в Отделении
Инструмента (BB).
U. Гаечный ключ (13 мм): Для большинства
операций обслуживания машины. Храните в
Отделении Инструмента (BB).
V. Передняя крышка: Пристёгивается к раме
Водяного бака (N).
W. Защита Вала: Закрывает Внутренний фланец (I)
на неиспользуемой стороне вала.
X. Пресс-масленка Глубиномера: Не Показана. См -
главу "Сервис».
Y. Заглушка Кожуха диска: Фиксирует Кожух диска
(C).
Z. Щуп уровня Моторного масла: Для проверки
уровня моторного масла (Не показан - См. главу
«Работа»).
- 12 -
