РАБОТА
------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- -----------------------------------------------------------------------------------------------------------------------------------------------
Установка Алмазного Диска (H):
Устанавливайте Алмазный Диск (H) на
рабочем месте. Не транспортируйте
машину с установленным Диском (H).
1. Откройте Кожух (V).
2. Переведите ключ запуска Двигателя (DD) в
позицию OFF
3. Поднимите Диск (H) в верхнее положение, вращая
рукоятку Заглубления (ЕЕ) против часовой стрелки.
4. Ключом на 13-мм (U) из Отделения Инструмента
(BB) ослабьте и удалите 4 болта M8, которые крепят
Накладку Кожуха диска (F). Снимите и отложите
Накладку.
5. Поднимите Крышку Кожуха диска (D).
6. Ключом на 27-мм (T) удалите Гайку шпинделя (L),
которая удерживает Внешний Фланец (J).
ЗАМЕЧАНИЕ
У Гайки Шпинделя (L1) для правой стороны
машины левая резьба. Отворачивайте её по
часовой стрелке.
У Гайки Шпинделя (L2) (не показана) для левой
стороны машины резьба правая. Отворачивается
против часовой стрелки.
7. Удалите Внешний Фланец (J).
8. Убедитесь, что посадочные места шпинделя (M) и
обоих Фланцев (I) и (J) чисты и не имеют
повреждений.

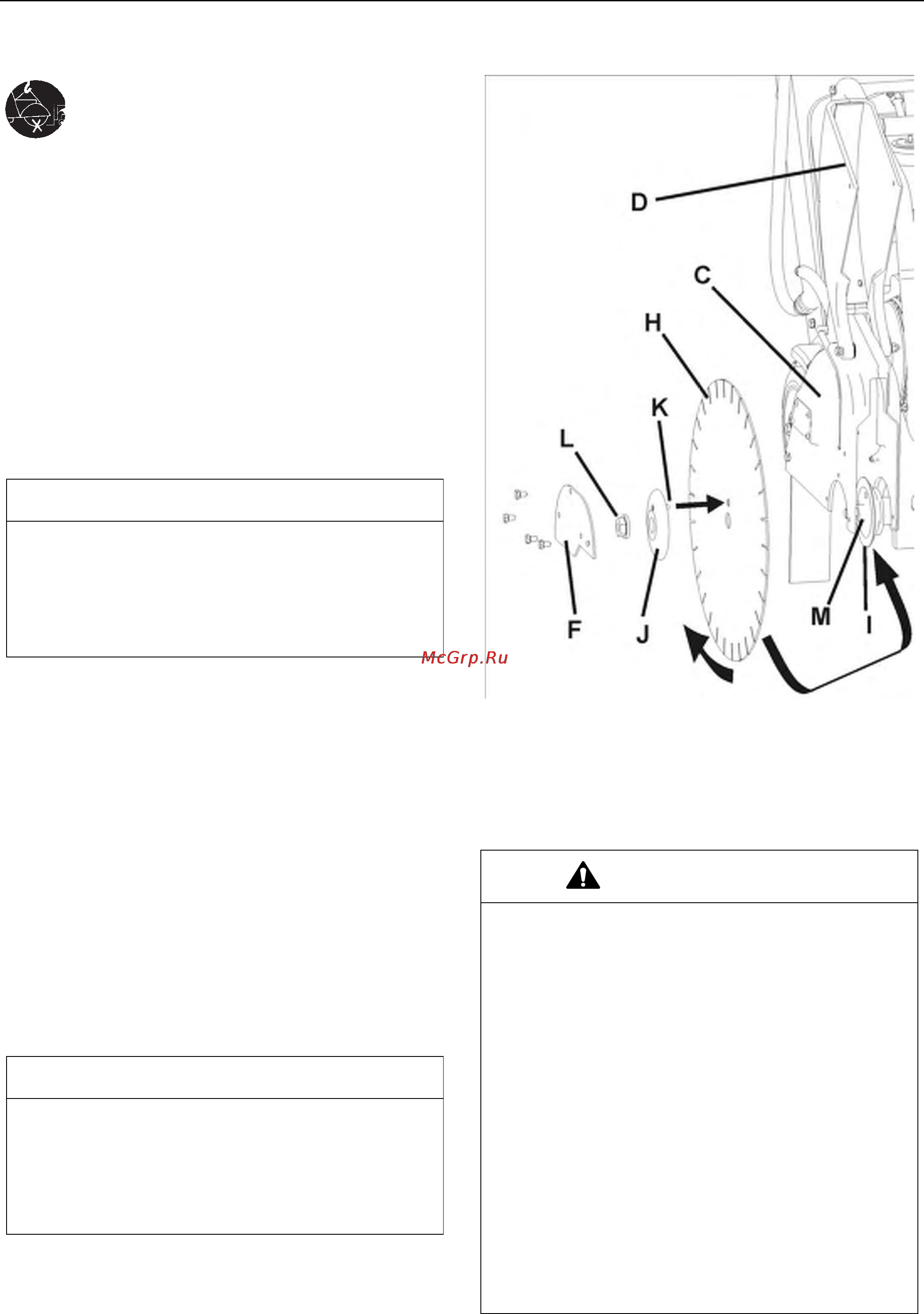

9. Установите Диск (H) на Шпиндель (M).
Направление вращения указывают стрелки на Диске
(H) и Крышке Кожуха (D). См. рисунок справа.
10. Установите Внешний Фланец (J) на Шпиндель
(M). Убедитесь, что штифт (K) проходит сквозь Диск
(H) во Внутренний фланец (I).
11. Доверните Внешний Фланец (J) и Диск (H)
навстречу направлению вращения диска, чтобы
устранить люфт.
12. Наверните на Шпиндель Гайку (L) и Затяните её
ключом на 27 мм (T).
ОБРАТИТЕ ВНИМАНИЕ
Стопорная Гайка (L
1
) на правой стороне машины
имеет левую резьбу. Затягивать с вращающим
моментом не менее 45 Nm.
Стопорная Гайка (L
2
) на левой стороне машины
(не показана) имеет правую резьбу. Затягивать с
вращающим моментом не менее 45 Nm.
13. Опустите крышку Кожуха диска (D).
14. Закрепите накладку Кожуха диска (F).
ПРЕДУПРЕЖДЕНИЕ!
ИСПОЛЬЗУЙТЕ ТОЛЬКО Диски (H), максимальная
рабочая скорость которых больше, чем скорость
вала диска машины.
Не работайте с машиной без Кожухов Диска (H)!
Не работайте с машиной с поднятой крышкой
Кожуха (D)!
Вылет диска (H) из кожуха НЕ ДОЛЖЕН
превысить 180!
Контактирующие поверхности Вала (M) и Фланцев
(I) и (J) ДОЛЖНЫ БЫТЬ чистыми и
неповрежденными.
Не перевозите машину с установленным Диском
(H).
Не используйте влажные Алмазные Диски (H) без
воды.
ЧИТАЙТЕ инструкции, приложенные к Дискам (H).
Не устанавливайте Диск (H), при подключенном
источнике энергии (электропитания).
- 22 -
