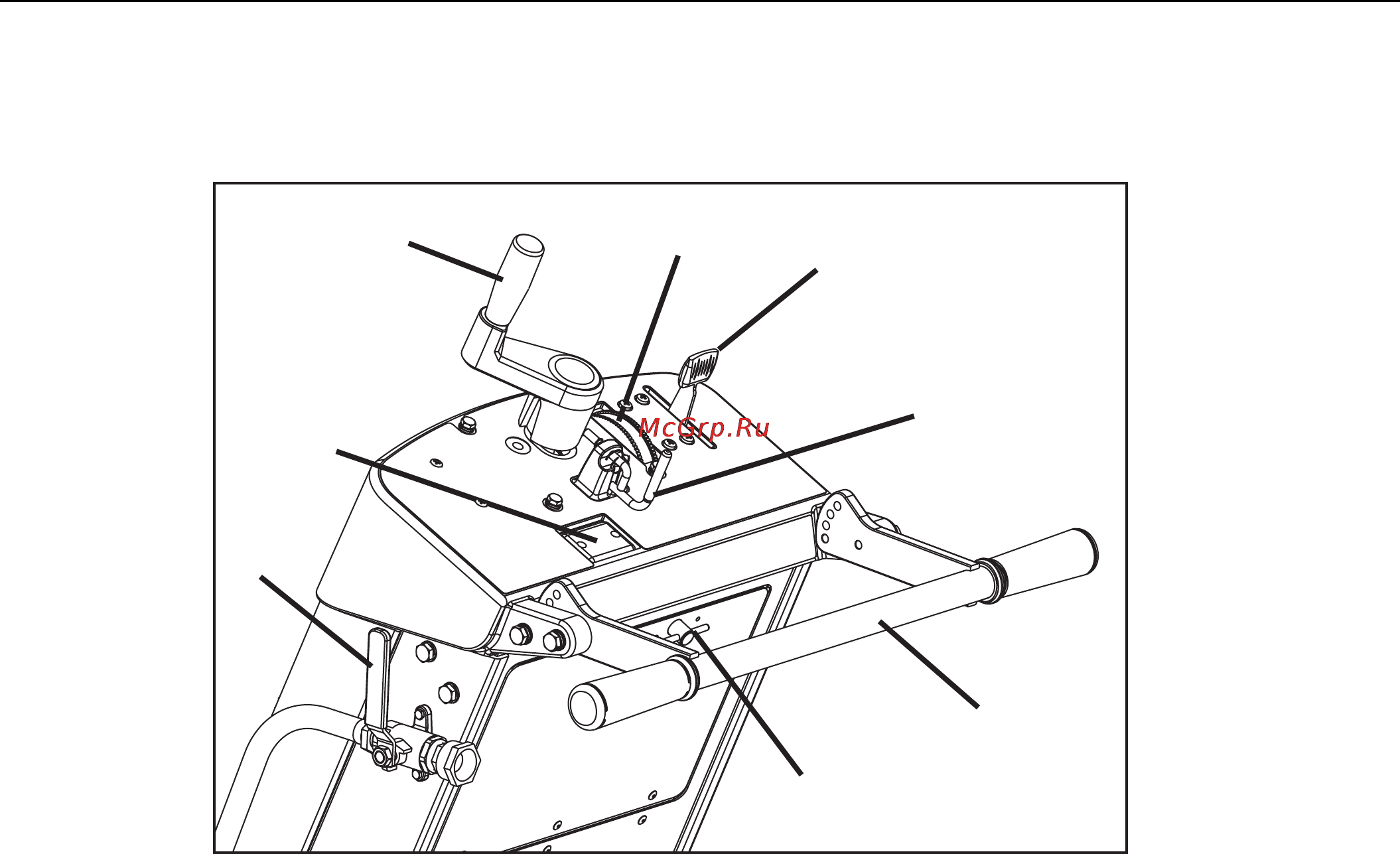

ИДЕНТИФИКАЦИЯ УЗЛОВ
------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- -----------------------------------------------------------------------------------------------------------------------------------------------
AA.---
BB. Отделение Инструмента: Помещение для
Руководства, раскладки и 2 ключей (13 мм и 27 мм).
Открывается с поворотом кнопки на 180 град. Всегда
держите здесь Руководство Оператора.
CC. Сектор газа: Контроллер скорости двигателя
(об/мин). Толкайте вперед для увеличения числа
оборотов. Оттяните назад, чтобы уменьшить частоту
вращения. Резание производится на максимальных
оборотах двигателя.
DD.---
EE. Рукоятка Заглубления: Вращение влево
поднимает, а вращение По часовой стрелке опускает
Диск (H).
FF Ограничитель Заглубления Диска: Фиксация
рукоятки заглубления Диска (ЕЕ). Оттяните
Ограничитель назад и поверните на 90 градусов для
фиксации в открытом положении.
GG. Глубиномер: Показывает глубину зарезания
Диска (H) в сантиметрах (оранжевым) и дюймах
(белым). Действие: При выключенном двигателе
опустите Диск (H) до контакта с поверхностью.
Проверните шкалу Глубиномера до совмещения
отметки «0» со стрелками. Поднимите Диск. При
опускании Диска шкала покажет актуальную глубину.
НН. Тахометр (RPM): При работающем двигателе
показывает скорость двигателя в оборотах в минуту.
При выключенном двигателе показывает наработку
машины в часах и минутах.
II.---
JJ. Задняя Ручка: Оператор при работе находится
позади машины, удерживая машину руками за
Заднюю Ручку. Ручка имеет несколько положений.
KK1. Регулятор воды: Управляет количеством воды
на диск. Расположен около Левой Задней Ручки (RR).
Не используется при работе с водяным баком.
KK2. Регулятор Воды на Кожухе: Управляет
потоком воды к диску. Расположен на кожухе диска.
Используется с водяным баком (если есть).
LL. Защита Ремня (не показана): Закрывает ремень
от двигателя.
MM. Паразитный ролик для приводного Ремня:
Для натяжения Ремня Привода шпинделя.
NN. Шланг Дренажа масла: Для слива масла из
двигателя.
OO. Стояночный тормоз (в моделях для ЕС
только): Для удержания машины в остановленном
положении. Расположен на Правом Заднем Колесе.
Действие: Для активации поднимите рычаг, дав таким
образом стержню войти внутрь. Для отпускания
толкните ручку тормоза внутрь и поверните вниз,
чтобы стержень встал во внутреннее положение.
- 13 -
BB
JJ
CC
EE
HH
KK1
FF
GG
