Husqvarna FS410D 9651501-01 [25/32] Техническое обслуживание

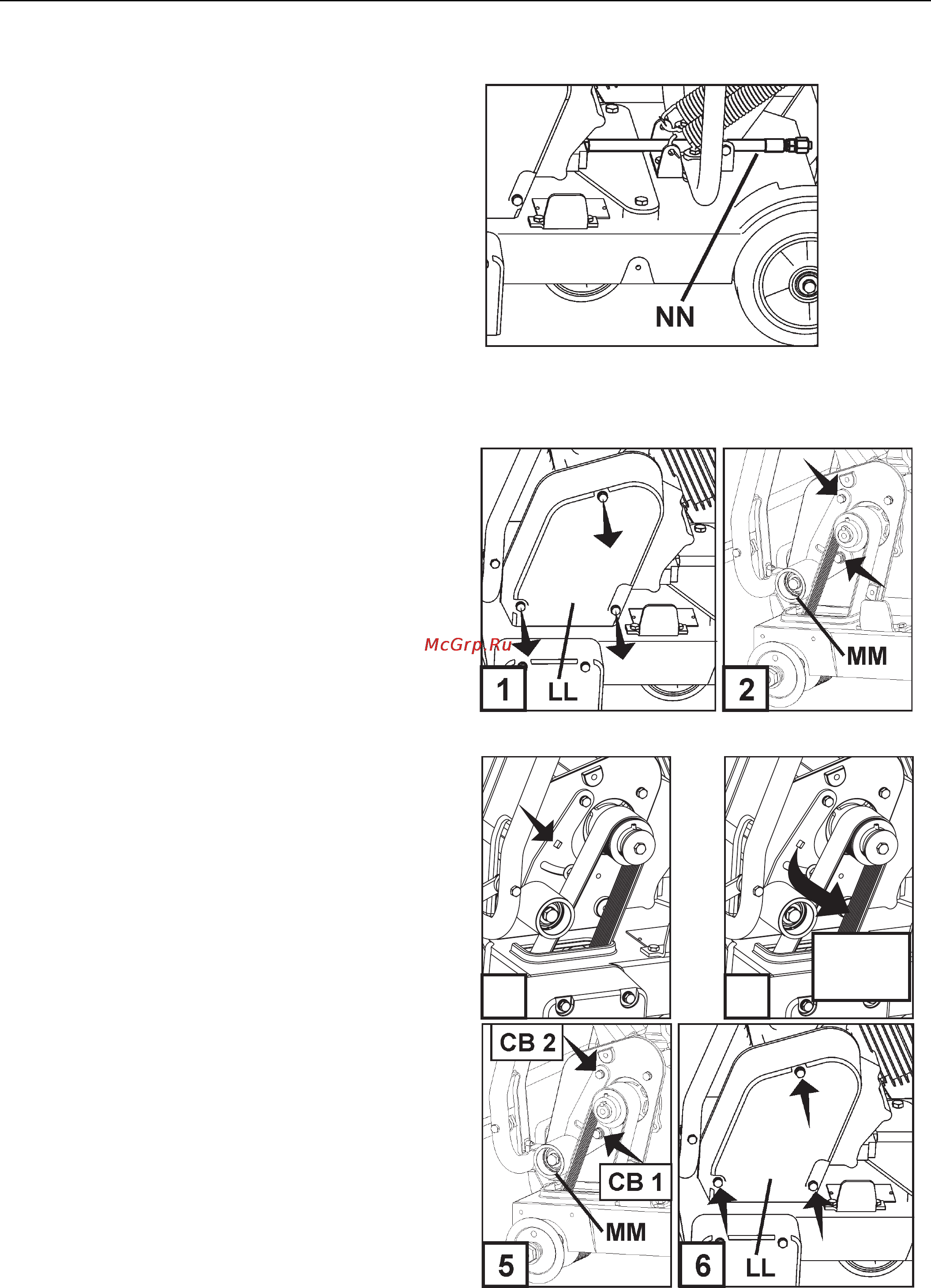

![Husqvarna FS410D 9651501-01 [25/32] Техническое обслуживание](/views2/1021908/page25/bg19.png)
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ----------------------------------------------------------------------------------------------------------------------------------------------------------------
Замена моторного масла:
• Поверните ключ запуска (DD) в положение «OFF».
Дайте мотору остыть. Регулятором заглубления (ЕЕ)
наклоните машину немного назад.
• Выпустите сливной шланг(NN) на сторону машины.
Подставьте под него контейнер достаточной емкости,
чтобы собрать масло.
• Откройте наконечник сливного шланга (NN) и дайте
маслу слиться в контейнер. После того, как масло
дренируется, закройте наконечник сливного шланга
(NN) и, надежно затянув, верните шланг на место.
• Заполните двигатель рекомендованным
количеством масла (смотрите детали в руководстве
двигателя).
• Утилизируйте отработавшее масло согласно
экологическим правилам.
Натяжение ремня Привода Вала диска:
После первых часов работы Приводной Ремень
должен быть подтянут. Натяжение Ремня удерживает
Натяжитель (ММ).
Необходимые Инструменты:
• Гаечный ключ 13mm (поставляется с машиной).
• Гаечный ключ 14 мм (Не поставляется).
• Динамометрический ключ 3/8” (9.53mm)
1. Ключом 13 мм (U) отверните три болта M8,
крепящие Кожух ременной передачи (LL). Удалите
кожух (LL).
2. Ключами 13 мм и 14 мм отпустите два болта,
которые крепят Натяжитель Ременного привода (ММ)
[болты указаны стрелками].
3. Ввести динамометрический ключ в квадратное
отверстие натяжителя Ременного привода (ММ).
4. Потяните натяжитель (ММ) с усилием, показанным
на рисунке 4 (35 Нм) так, чтобы он натянул Клиновой
ремень.
4. Примените вращающий момент, чтобы Вести
натяжитель (MM) так, чтобы натяжитель (MM) было
вынуждено против V-ремня. Вращающий момент к
значению, которому показывают в диаграмме 4.
5. Зафиксируйте натяжитель ремня (ММ)
центральным болтом (CB1), затем затяните болт
(CB2).
6. Установите Кожух ременной передачи (LL).
Ключом 13 мм (U) затяните три болта, которые
крепят Кожух (LL).
- 25 -
3
75 N-m
(55 ft-lbs)
FS 410 D
4
