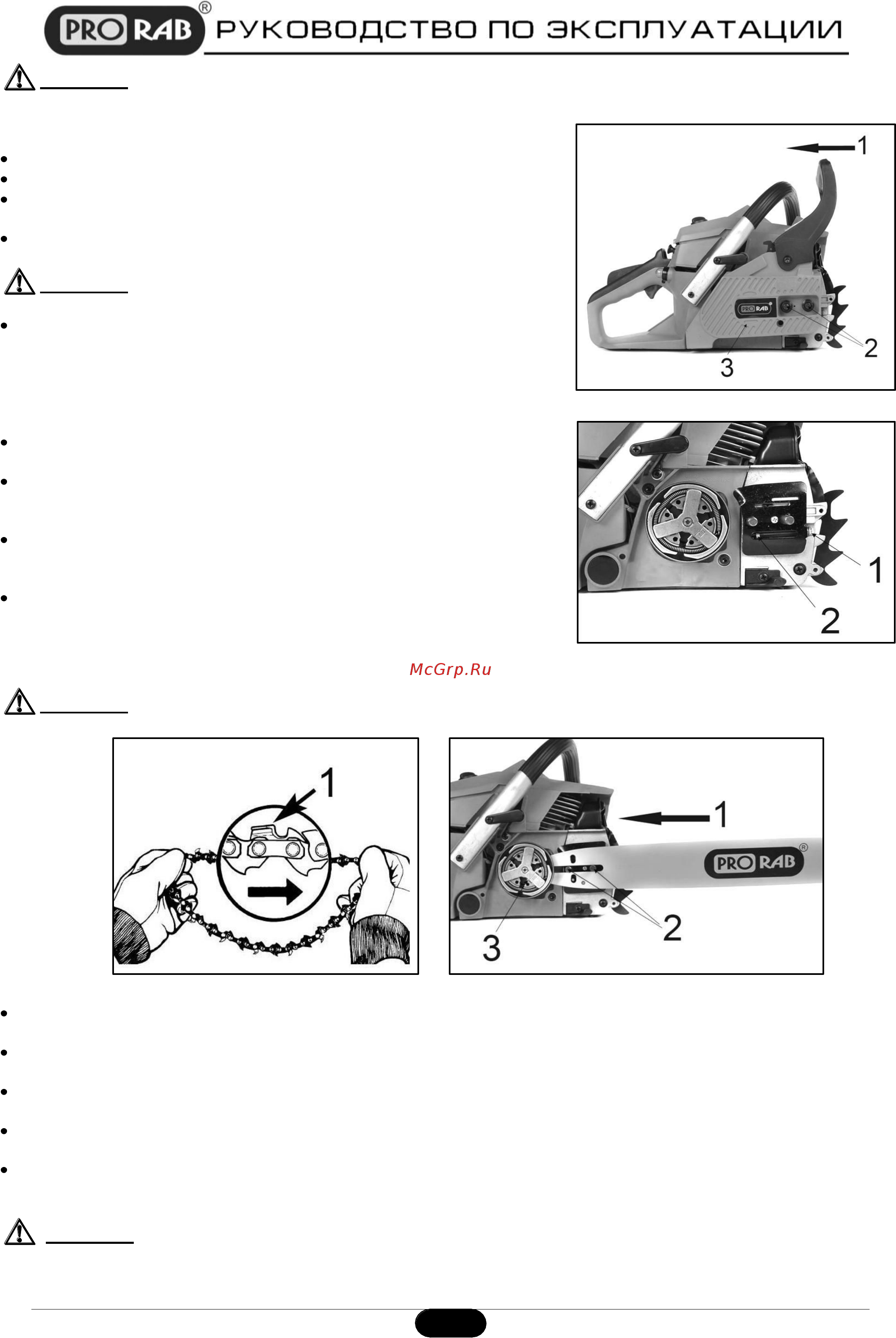

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ж Внимание Не запускайте двигатель пилы не собрав ее полностью Новая пила требует Установки направляющей шины Регулировки натяжения цепи Заправки топливного бака топливной смесью пропорцией 1 25 См пункт 4 3 Заправки масляного бака смазки цепи специальным смазочным маслом См пункт 4 3 Внимание Только после этого пила будет готова к работе Прежде чем приступать к работе полностью ознакомьтесь с содержанием данного руководства Особое внимание следует уделять правилам техники безопасности Монтаж направляющей шины Убедитесь что рукоятка тормоза цепи 1 сдвинута в положение ВЫКЛ См Рис 2 Отвинтите предохранительные гайки шины 2 Снимите крышку тормоза цепи 3 потянув ее вверх Возможно потребуется приложить усилие С помощью отвертки поверните регулировочный винт 1 против часовой стрелки пока выравнивающий штифт 2 выступающий вал не достигнет своего предельного положения См Рис З Установите пазовую часть пильной шины 1 на шинные болты 2 Передвигайте шину за муфту сцепления 3 до тех пор пока она не остановится См Рис 4 Установка цепи Внимание При работе с пильной цепью регулировке ее натяжения необходимо использовать защитные перчатки Растяните цепь так чтобы резцы были направлены ПО ЧАСОВОЙ СТРЕЛКЕ к вращению На зубьях цепи нанесена стрелка указания направления См Рис 5 Наденьте цепь 1 на ведущую звездочку 2 позади муфты сцепления Убедитесь что звенья встали между зубчиками звездочки См Рис 6 Вставьте ведущие звенья в канавку шины 3 и обведите цепь вокруг концевой части шины См Рис 6 Цепь будет немного свешиваться с нижней части шины Потяните шину вперед пока цепь не будет хорошо закреплена в канавке Убедитесь что все ведущие звенья находятся в канавке шины Установите крышку тормоза цепи на место удостоверившись что выравнивающий штифт находится в нижнем отверстии шины Проверьте что цепь не соскакивает с шины Установите предохранительные гайки шины и затяните их вручную 1 Внимание На этом этапе гайки шины затягиваются просто вручную поскольку еще нужно выполнить регулировку цепи После регулировки натяжения цепи гайки шины следует прочно затянуть
