Prorab 3300 [6/19] Устройство и составные части

3,5 - 5,0

5,1 - 7,0

7,1 - 12,0

12,1 - 20,0

Номинальный ток кабеля, А.

Сечение кабеля, мм.

0,75

1,0

1,5

2,5

4,0

Меры безопасности при обслуживании, ремонте, хранении

При обслуживании генератора используйте только рекомендованные вспомогательные материалы.

Ремонт генератора производите только в сервисном центре.

Храните генератор в чистом, сухом и недоступном для детей месте.

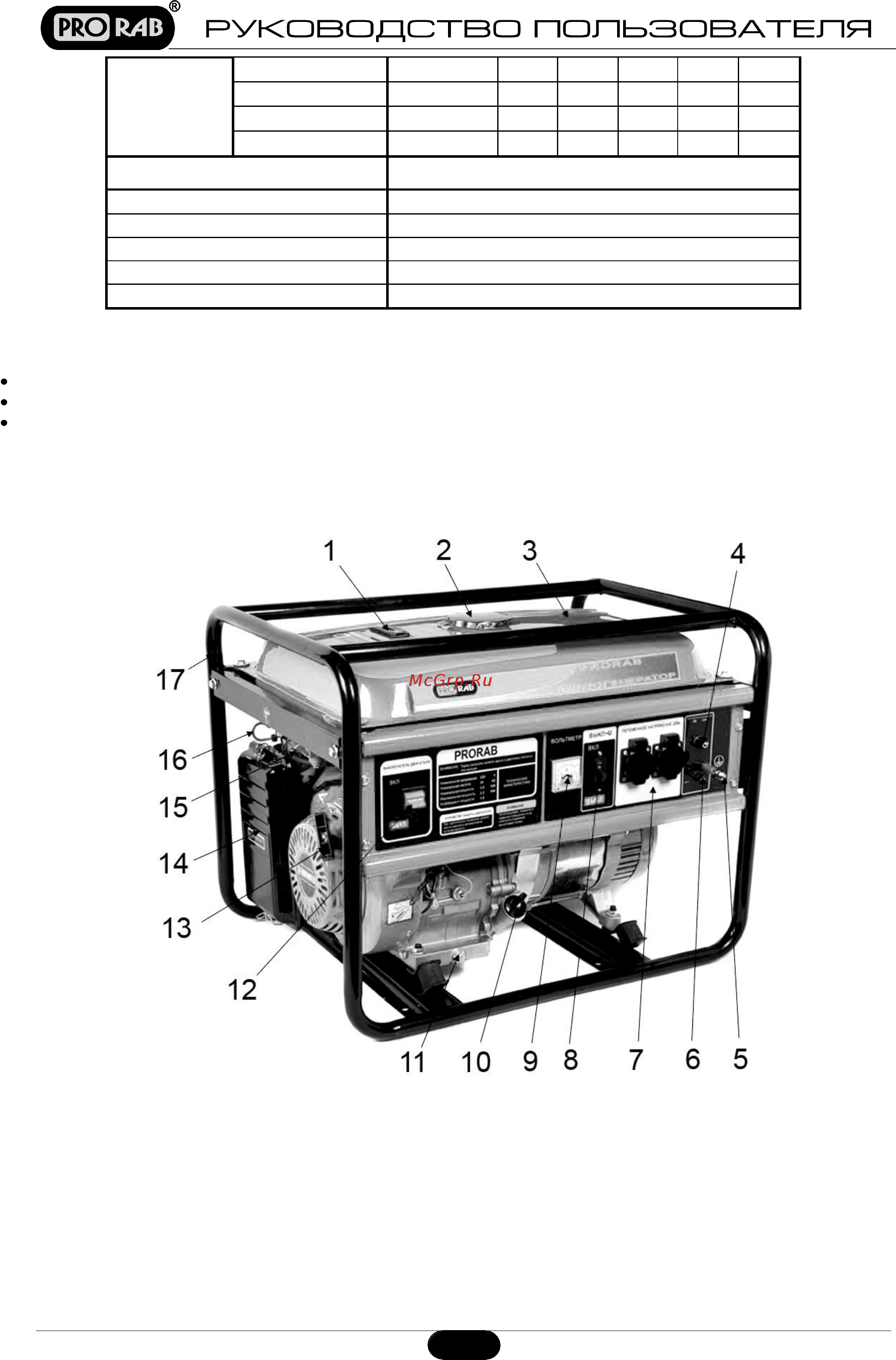

3. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ

1. Индикатор уровня топлива

2. Крышка топливного бака

3. Топливный бак

4. Прерыватель постоянного тока

5. Разъем заземления

6. Разъем постоянного тока

7. Розетка переменного тока

8. Прерыватель цепи переменного

тока

9. Вольтметр

10. Маслоналивная горловина и щуп

11. Сливная пробка

12. Выключатель двигателя

13. Рукоятка ручного старта

14. Воздушный фильтр

15. Топливный кран

16. Рычаг воздушной заслонки

17. Рама генератора

Рис. 1
