4
Installazione
Le istruzioni che seguono sono rivolte all’installatore qualifi-
cato affinchè compia le operazioni di installazione regolazione
e manutenzione tecnica nel modo più corretto e secondo le
norme in vigore.
Importante: qualsiasi intervento di regolazione, manu-
tenzione etc. deve essere eseguito con la cucina elettri-
camente disinserita.
Posizionamento
Importante: questo apparecchio può essere installato e fun-
zionare solo in locali permanentemente ventilati secondo le
prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore.
Debbono essere osservati i seguenti requisiti:

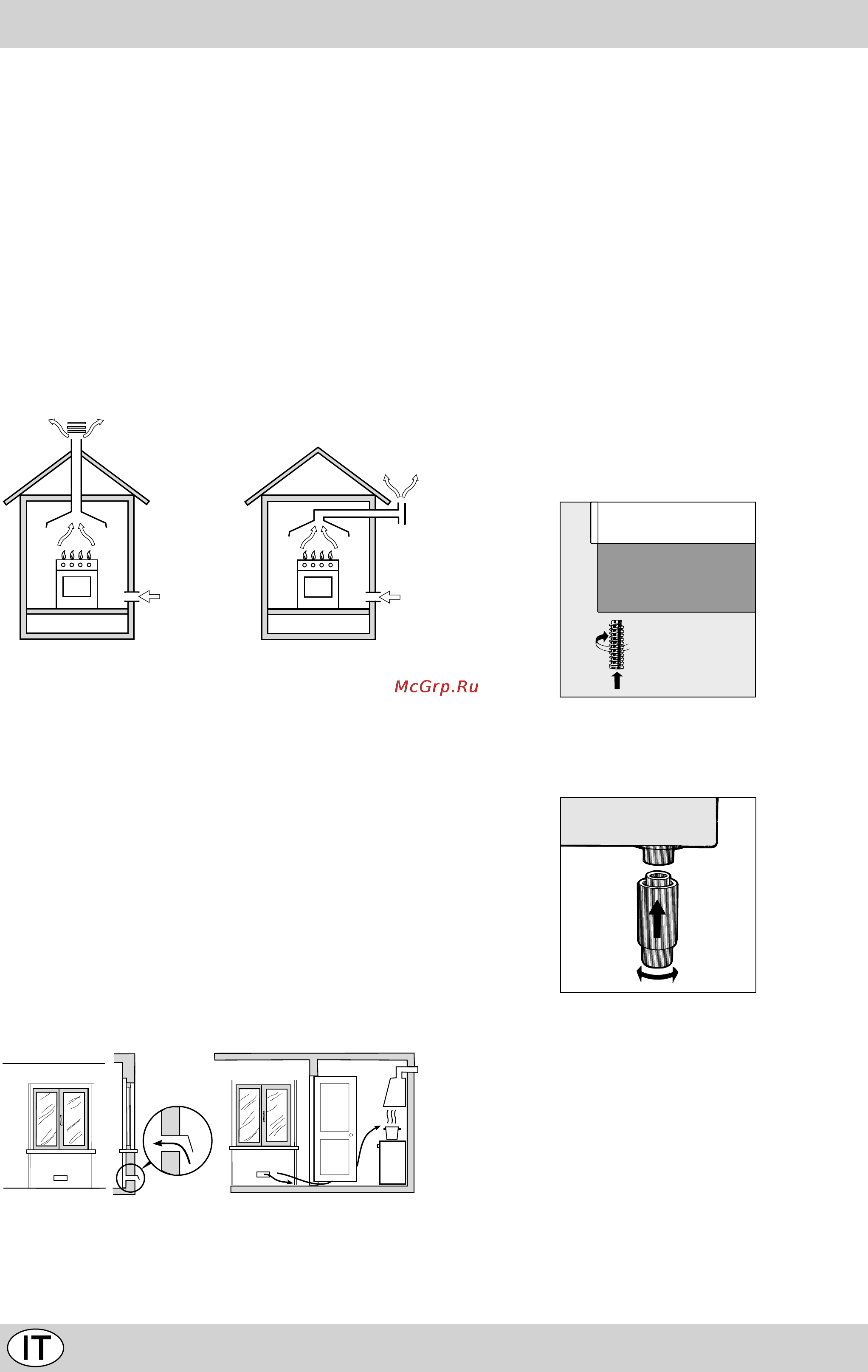

a) Il locale deve prevedere un sistema di scarico all’esterno
dei fumi della combustione, realizzato tramite una cappa
o tramite un elettroventilatore che entri automaticamente
in funzione ogni volta che si accende l’apparecchio.
In camino o in canna fumaria ramificata Direttamente all’esterno
(riservata agli apparecchi di cottura)
b) Il locale deve prevedere un sistema che consenta l’af-
flusso dell’aria necessaria alla regolare combustione. La
portata di aria necessaria alla combustione non deve
essere inferiore a 2 m
3
/h per kW di potenza installata. Il
sistema può essere realizzato prelevando direttamente
l’aria dall’esterno dell’edificio tramite un condotto di al-
meno 100 cm
2
di sezione utile e tale che non possa es-
sere accidentalmente ostruito. Per gli apparecchi privi sul
piano di lavoro, del dispositivo di sicurezza per assenza
di fiamma, le aperture di ventilazione debbono essere
maggiorate nella misura del 100%, con un minimo di 200
cm
2
(Fig. A). Ovvero, in maniera indiretta da locali adia-
centi, dotati di un condotto di ventilazione con l’esterno
come sopra descritto, e che non siano parti comuni del-
l’immobile, o ambienti con pericolo di incendio, o camere
da letto (Fig. B).
Particolare A Locale Locale da
adiacente ventilare
A
Esempi di aperture di ventilazione Maggiorazione della fessura fra
per l’aria comburente porta e pavimento
Fig. A Fig. B
c) Un utilizzo intensivo e prolungato dell’apparecchio può
necessitare di una aerazione supplementare per esem-
pio l’apertura di una finestra o una aerazione più efficace
aumentando la potenza di spirazione meccanica se essa
esiste.
d) I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano
verso il basso. Quindi i locali contenenti bidoni di GPL
debbono prevedere delle aperture verso l’esterno così
da permettere l’evacuazione dal basso delle eventuali
fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o
parzialmente pieni, non debbono essere installati o de-
positati in locali o vani a livello più basso del suolo
(cantinati, ecc.). É opportuno tenere nel locale solo il bi-
done in utilizzo, collocato in modo da non essere sogget-
to all’azione diretta di sorgenti di calore (forni, camini,
stufe, ecc.) capaci di portarlo a temperature superiori ai
50°C.
Livellamento (presente solo su alcuni modelli)
Nella parte inferiore dell’apparecchio si trovano 4 piedini
di sostegno regolabili con viti che permettono di migliora-
re il livellamento dell’apparecchio, se necessario. E’ indi-
spensabile che l’apparecchio sia posizionato in modo
uniforme.
Montaggio gambe (presente solo su alcuni modelli)
Vengono fornite delle gambe da montare ad incastro sot-
to la base della cucina.
Installazione della cucina
E' possibile l’installazione a fianco di mobili la cui altezza
non superi quella del piano di lavoro. La parete a contatto
con la parete posteriore della cucina deve essere in mate-
riale ininfiammabile. Durante il funzionamento la parete po-
steriore della cucina può raggiungere una temperatura di
50°C superiore a quella ambiente. Per una corretta installa-
zione della cucina vanno osservate le seguenti precauzioni:
a) I mobili situati a fianco, la cui altezza superi quella del
piano di lavoro, debbono essere situati ad almeno 600
mm dal bordo del piano stesso.
b) Le cappe debbono essere installate secondo i requisiti
richiesti nei libretti istruzioni delle cappe stesse e comun-
que ad una distanza minima di 650 mm.
