Руководство для пользователя

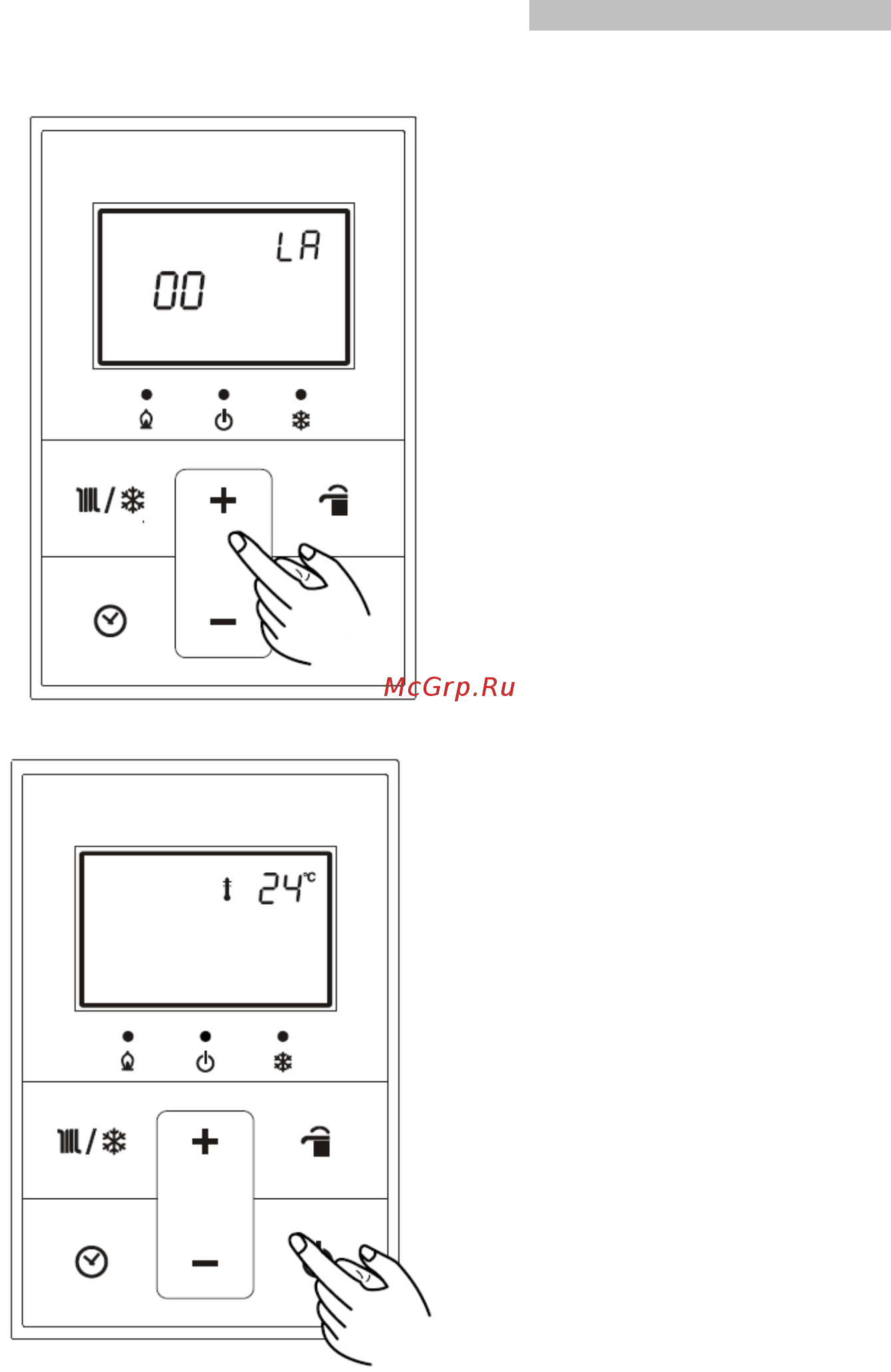

• Нажать один раз кнопку регулировки “ + ”, чтобы значение параметра изменилось с 00 на
01.
• Дважды нажать кнопку “Питание”.
• С помощью кнопок “ + ” и “ - ” установите нужную температуру и нажмите кнопку
“Питание”.
Внимание! При использовании пульта в качестве термостата он должен быть размещен на
высоте 1,5 метра от пола, вдали от дверей, окон, нагревательных приборов и участков
попадания прямого солнечного света.
Для возврата в режим работы по температуре теплоносителя необходимо установить параметр
LA равным 00.
ОБСЛУЖИВАНИЕ
Для обеспечения длительной и безотказной работы котла и сохранения его рабочих
характеристик необходимо регулярно проводить осмотр, уход и техническое обслуживание котла.
Осмотр и уход выполняются владельцем котла.
Техническое обслуживание котла проводится только специализированной сервисной
организацией не реже одного раза в год. Рекомендуемое время проведения технического
обслуживания – перед началом отопительного сезона.
Техническое обслуживание котла может потребоваться чаще, чем 1 раз в год, в случае
интенсивной работы котла в помещении, в воздухе которого содержится много пыли или при
повышенной жесткости воды. Внеочередную чистку котла необходимо обязательно произвести и в
том случае, если в помещении, где установлен котел, были проведены строительные или отделочные
работы и в котел могла попасть строительная пыль и мусор.
