Руководство для технического персонала

давления необходимо замерить давление в газовой части сосуда (например: автомобильным

манометром) и спустить или добавить (например, автомобильным насосом) воздух до рассчитанной

величины давления. Одновременно с этим следует иметь ввиду, что для котлов Master Gas Seoul

начальное давление в расширительном баке должно быть не ниже 0,1 МПа и не выше 0,3 МПа.

Более низкое давление может привести к сбоям в работе котла.

Полную ёмкость расширительного сосуда можно рассчитать по следующей формуле:

Vc =1,099 х Vi x Av х (Рmах +0,1) / (Рmах – Р),

где:

Vi - полная ёмкость системы отопления в дм

;

Av - прирост объёма воды в системе отопления от расширения при нагреве до максимально

возможной температуры;

Рmах=0,3 МПа - максимальное расчётное давление в расширительном баке (равно давлению

срабатывания предохранительного клапана);

Р - начальное давление в расширительном баке (рассчитанное по приведенной выше методике).

В случае, когда ёмкость бака попадает между типовыми величинами, при выборе

руководствуются правилом: "первое большее".

В котле установлен сосуд ёмкостью 6 дм

Если по вышеуказанным расчетам получится, что для данной системы отопления необходим

расширительный бак большей ёмкости, то необходимо установить дополнительный расширительный

бак, величина ёмкости которого будет равна разнице между рассчитанной величиной и емкостью

расширительного бака котла (6 дм

Например: по расчету система требует установки расширительного бака ёмкостью 13 дм

, котёл

оборудован сосудом 6 дм

, т.е. 13 – 6 = 7 дм

. Следовательно, необходимо установить дополнительно

сосуд ёмкостью 7 дм

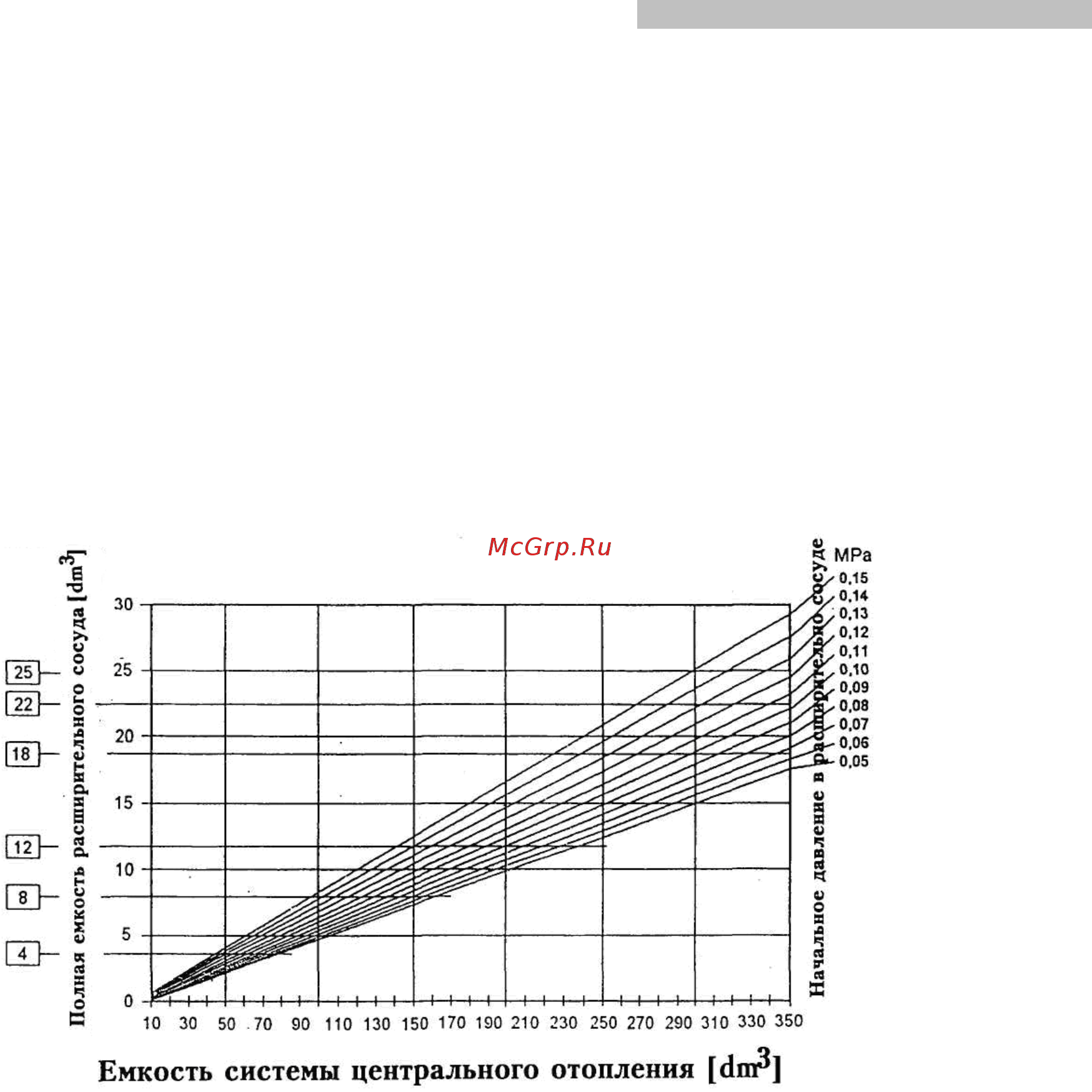

. По номограмме выбираем ближайший больший стандартный расширительный

бак емкостью 8 дм
