Руководство для пользователя

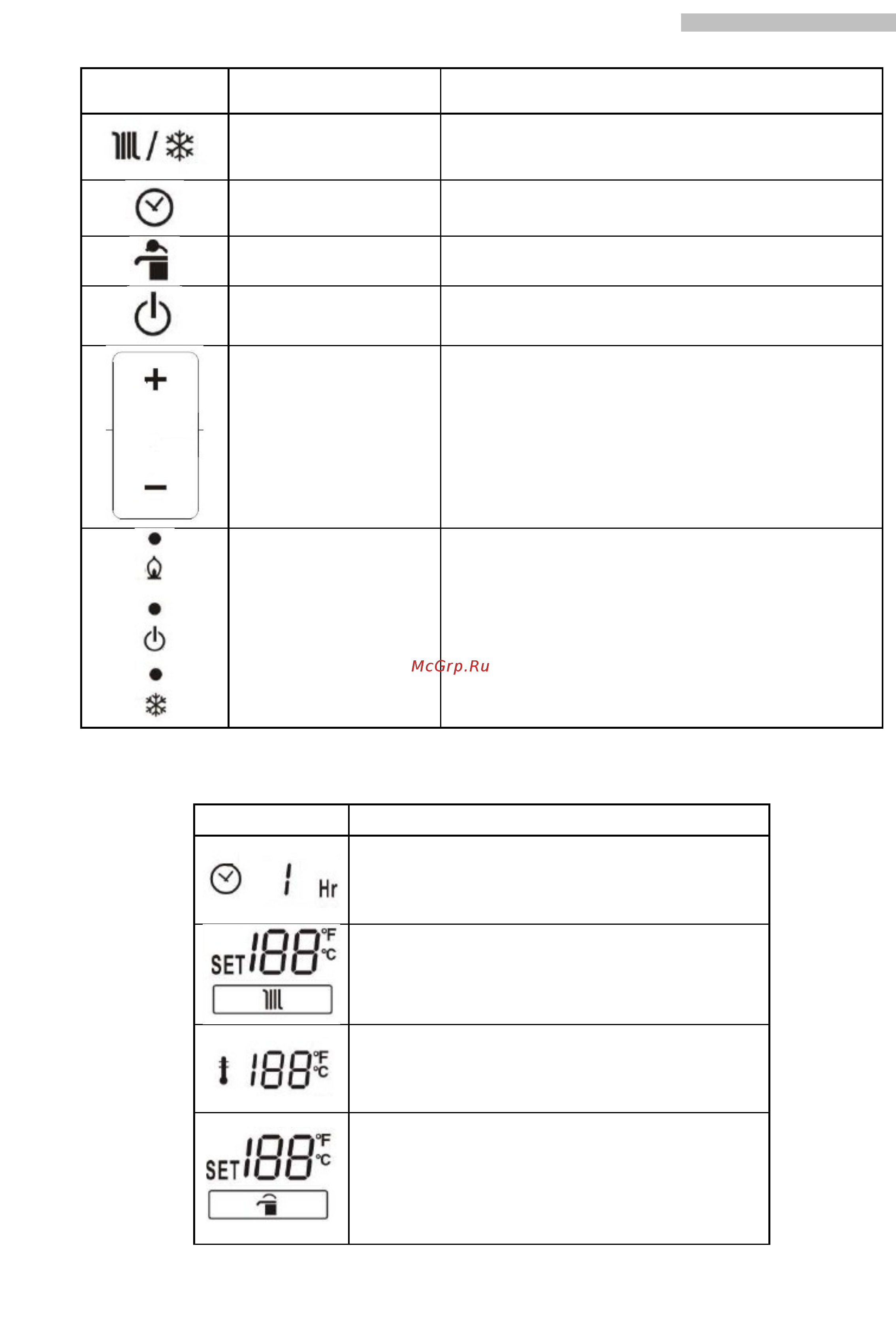

Назначение кнопок управления и индикаторов Таблица 2
Вид кнопки
(индикатора)
Наименование
кнопки (индикатора)
Назначение кнопки (индикатора)
Кнопка “Выбор
режима”
Режим “Отопление и ГВС” – одно нажатие.
Режим “Защита от замерзания” – два нажатия.
Режим “Только ГВС” – три нажатия.
Кнопка “Таймер”
Позволяет использовать котел в циклическом
режиме.
Кнопка “ГВС” Переключение между режимами нагрева воды.
Кнопка “Питание”
Кнопка включения/выключения котла с
индикатором состояния.
Кнопки регулировки
Регулировка температуры в контуре отопления.
Регулировка температуры в контуре ГВС.
Регулировка интервала между циклами работы в
режиме “Таймер”.
Индикатор работы
котла
Индикатор питания
Индикатор режима
“Защита от замерзания”
Лампочка загорается при работе котла.
Лампочка загорается при наличии питания.
Лампочка загорается при включении режима
“Защита от замерзания”.
Назначение отображаемых на дисплее символов
Символ Назначение
Символ отображается, если включен режим
«Таймер». Справа от символа отображается
установленное значение интервала между
включениями котла в часах.
Символ отображается, если включен режим
«Отопление». Над символом отображается
заданная и текущая температура теплоносителя в
контуре отопления котла.
Отображается температура в помещении, где
размещен котел.
Отображается код ошибки (мигает при
появлении неисправности).
Символ отображается, если включен режим
«ГВС». Над символом отображается выбранное
пользователем значение температуры с
точностью 1 °С в интервале 37-45 °С, в
диапазоне 45-60 °С значение температуры
устанавливается с точностью 5 °С.
8
