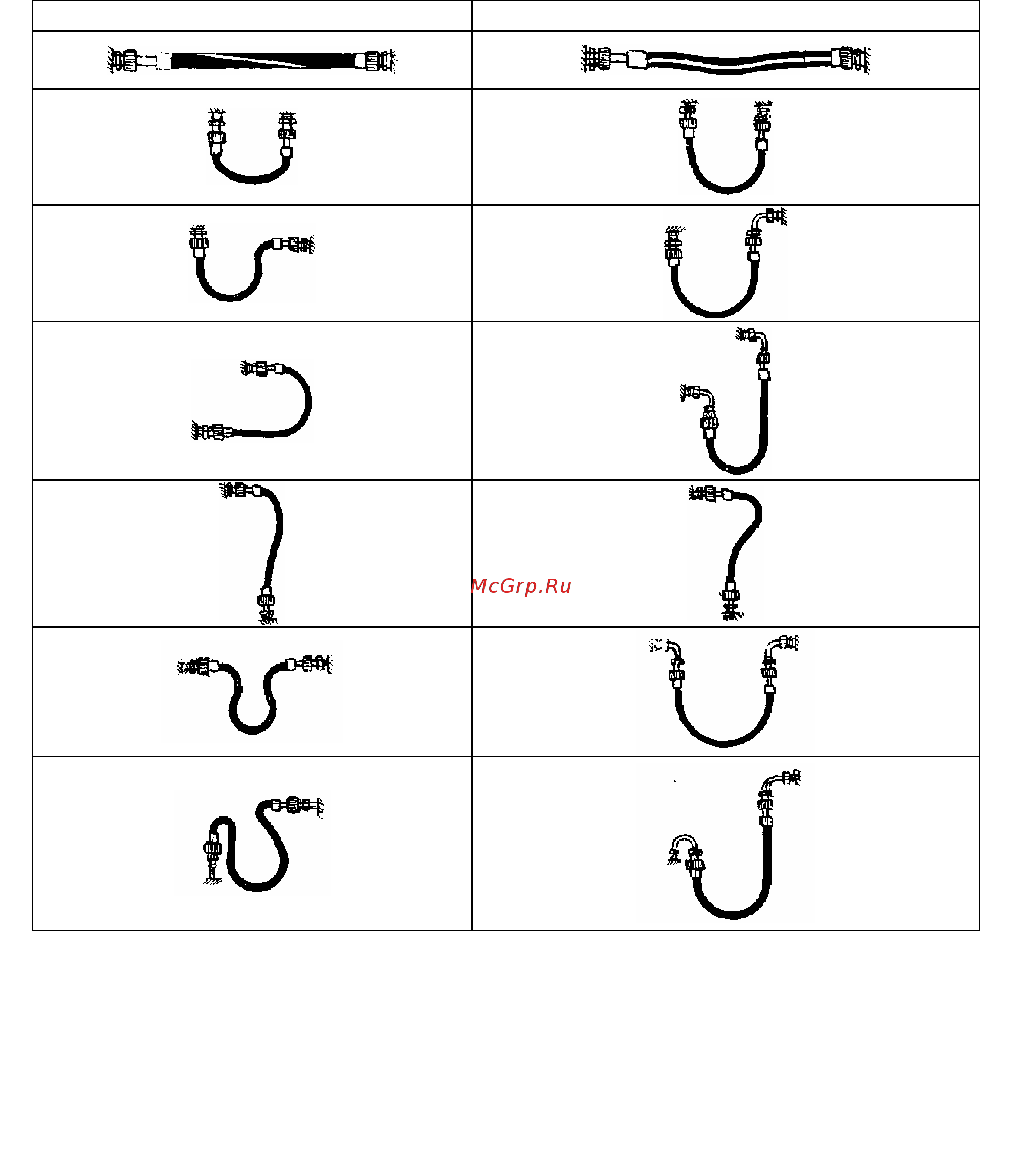

Таблица 3 Схемы монтажа гибких шлангов

3.6.3. Монтаж шланга необходимо начинать с неподвижных элементов шланга, имеющих трубную

цилиндрическую резьбу (если ответная деталь неподвижна).

Неправильно Правильно

3.6.4. Уплотнение резьбового соединения штуцера с ответной деталью (радиальное соединение)

необходимо производить с применением ленточного фторопластового уплотнительного материала (ФУМ)

или герметика, обеспечивающего герметичность резьбового соединения.

3.6.5. Резьбовое соединение накидных гаек (торцевое соединение), как подвижных, так и неподвижных,

с ответным штуцером необходимо выполнять с применением прокладок. Материал прокладок –

маслобензостойкая резина или фторопласт-4 .

3.7. Подключение аппарата к дымоходу

3.7.1. В целях удаления всех продуктов сгорания газа и для обеспечения безопасной работы аппарата

должны быть выполнены следующие требования к дымоходу и газоотводящей трубе, соединяющей

аппарат и дымоход:

- дымоход должен быть герметичным и стойким к тепловой нагрузке и к воздействию продуктов

сгорания. Не допускается использование вентиляционных каналов для удаления продуктов

сгорания;

- тяга в дымоходе должна быть в пределах от 1,96 до 29,40 Па (см. табл. 1);

- материал газоотводящей трубы должен быть коррозионостойким, негорючим и выдерживать

длительную работу при температуре до 200 °С. Рекомендуемые материалы: нержавеющая, оцинкованная

или эмалированная сталь, алюминий, медь с толщиной стенки не менее 0,5 мм;

- газоотводящая труба должна иметь внутренний диаметр не менее 125 мм;

- длина вертикального участка газоотводящей трубы от аппарата должна быть не менее 500 мм;

- длина газоотводящей трубы от вертикального участка до дымохода должна быть не более 2 м;

- газоотводящая труба должна иметь уклон не менее 2° вверх по направлению к месту стыковки с

дымоходом и минимальное количество поворотов (не более трёх);
