- газоотводящая труба и её соединение с аппаратом должны быть герметичными. Соединение трубы

с аппаратом рекомендуется выполнять в соответствии с рисунком 7.

1 - газоотводящая труба; 2 – патрубок газоотводящего устройства аппарата;

3 – уплотнитель термостойкий; 4 – скотч алюминиевый термостойкий

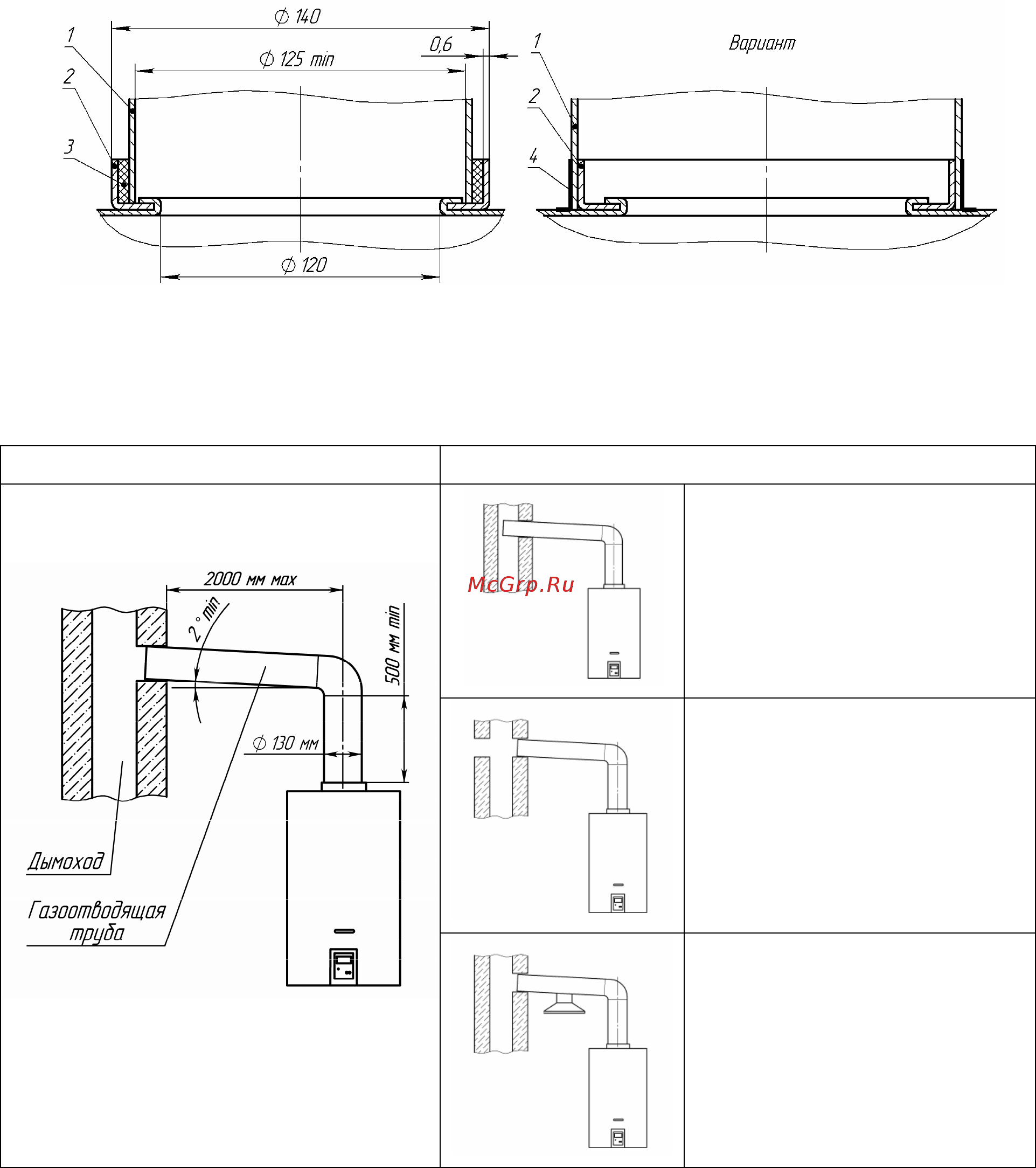

Рисунок 7. Схема подсоединения газоотводящей трубы

3.7.2. Вариант подключения аппарата к дымоходу показан на рисунке 8.

Рисунок 8. Подключение аппарата к дымоходу

Правильно

Неправильно

Конец газоотводящей трубы

слишком близок к

противоположной стене

дымохода.

В дымоходе на уровне

подсоединения газоотводящей

трубы имеется отверстие (в том

числе и с подключенным к нему

другим устройством).

Два устройства имеют одно

подсоединение к дымоходу

3.8. Установка элемента питания

Элемент питания типоразмера D устанавливается в батарейный отсек 13 (см. рис. 2) в

соответствии с полярностью, указанной на внутренней стороне крышки отсека. Рекомендуется

устанавливать элемент питания типа LR20, алкалиновый, высокой энергоёмкости для обеспечения более

длительной работы аппарата.

3.9. Проверка аппарата

После установки аппарата и проверки на герметичность должны быть проверены: работа горелок

запальной и основной (п. 5.1.2, 5.1.3), работа автоматики безопасности (п. 2.5.6), температура и расход

горячей воды. Включение и выключение аппарата, и регулировку температуры воды выполнять в

соответствии с разделом 4.

Примечание. После хранения аппарата в помещении с отрицательной температурой его

первый запуск производить не ранее, чем через 1,5 ч после переноса его в тёплое помещение.
