3 . УСТАНОВКА АППАРАТА
Установка аппарата должна производиться специализированной сервисной организацией. При
установке аппарата должны быть выполнены требования федеральных и местных норм,
регламентирующих установку внутридомового газоиспользующего оборудования.
После установки аппарата, проверки его работоспособности и инструктажа владельца аппарата
работником организации, установившей аппарат, должна быть сделана отметка об установке аппарата в
разделе 10 данного руководства и в гарантийных талонах.
ВНИМАНИЕ!
Перед установкой аппарата необходимо проверить соответствие настройки,
указанной в разделе 9 данного руководства и в табличке на аппарате, имеющемуся в месте
установки виду и давлению газа. В случае несоответствия необходимо произвести переналадку
аппарата на используемый вид и давление газа по п. 3.10.
3.1. Место и схема установки
3.1.1 Аппарат необходимо устанавливать на кухнях или других нежилых отапливаемых помещениях в
соответствии с проектом газификации и СНиП 42-01-2002.
3.1.2 Объем помещения, где устанавливается водонагреватель, должен быть не менее 8 м
3
.
3.1.3 Помещение, где устанавливается водонагреватель, должно иметь хорошую вентиляцию и
постоянный приток свежего воздуха (форточку или открывающуюся фрамугу), так как при работе аппарата
происходит сжигание кислорода. Решетки или щель в нижней части двери или стены не должны наглухо
закрываться.
3.1.4 Аппарат должен быть подсоединен к дымоходу с хорошей тягой (разрежение 1,96…29,4 Па) и при
этом должен быть установлен как можно ближе к дымоходу. Один из доступных способов проверки тяги в
дымоходе приведён на рисунке 4.
3.1.5 Устанавливать
аппарат необходимо на
несгораемых стенах –
кирпичных, бетонных (с
облицовкой
керамической плиткой
или без неё).
3.1.6 Допускается
установка аппарата на
трудносгораемых стенах
при условии изоляции
стены оцинкованным
листом толщиной
0,8…1 мм по листу
базальтового теплоизоляционного картона БТК толщиной 3…5 мм.
Изоляция стены должна выступать за габариты корпуса аппарата
не менее чем на 100 мм с каждой стороны (см. рис. 5).
Расстояние от боковых поверхностей аппарата до
трудносгораемых стен без применения изоляции должно быть не
менее 250 мм. При уменьшении указанного расстояния до 150 мм
необходима установка теплоизоляции (обивка стен оцинкованным
листом по листу теплоизоляционного материала).
При установке аппарата на несгораемых стенах устройство
изоляции не требуется.
3.1.7 Запрещается установка аппарата на деревянных стенах;
оштукатуренных стенах, имеющих деревянную основу; на стенах,
покрытых легко возгораемыми материалами.
3.1.8 Запрещается устанавливать аппарат над источником тепла
или открытого пламени.
3.1.9 Место и высота установки аппарата должны обеспечивать
выполнение требований п. 3.7 настоящего руководства. При этом
рекомендуется устанавливать аппарат на такой высоте, чтобы
смотровое окно находилось на уровне глаз потребителя или как
можно ближе к этому уровню.
Также для осуществления сервисного обслуживания при
установке аппарата необходимо выдержать следующие зазоры:

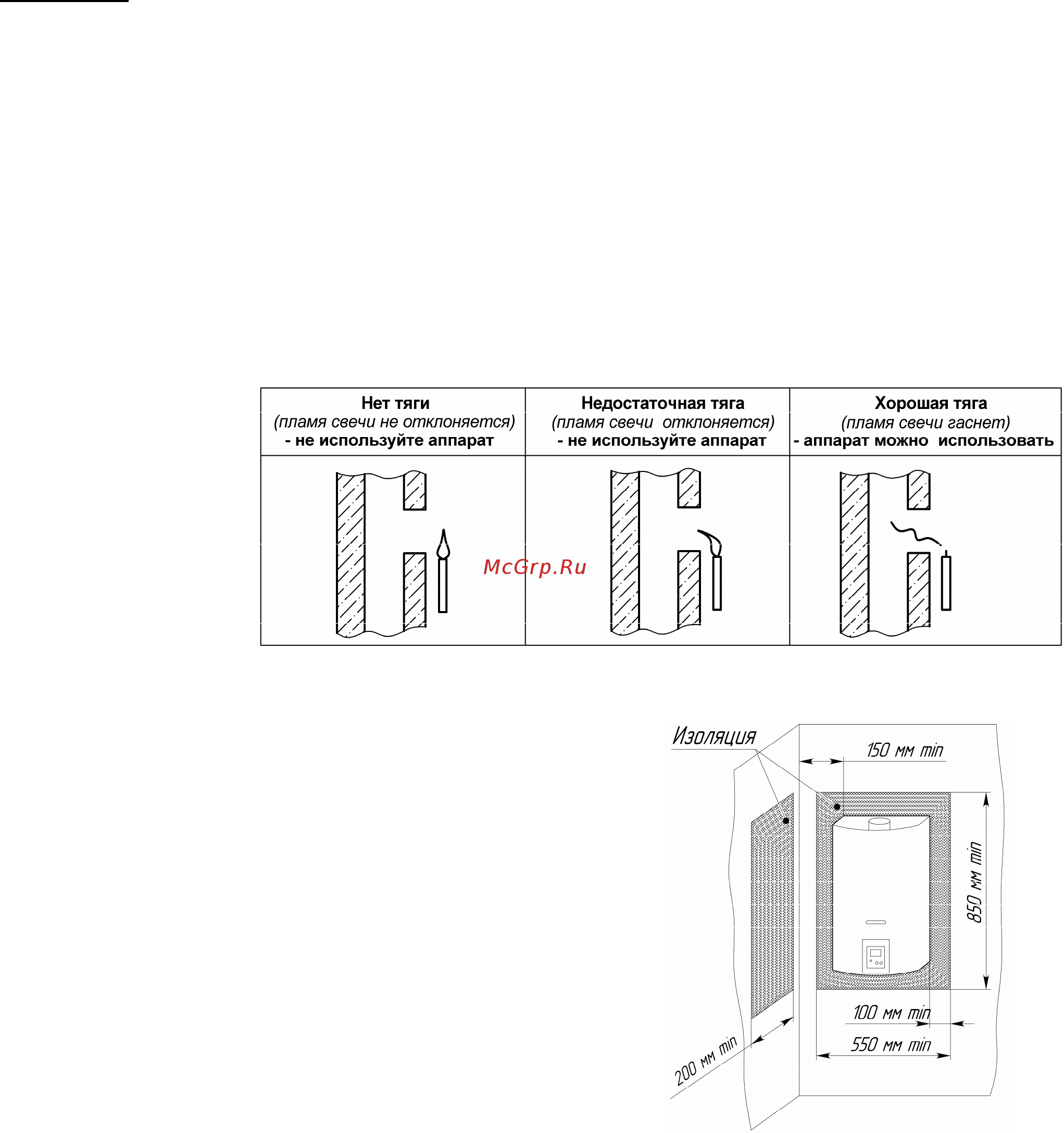

Рисунок 4. Способ проверки тяги в дымоходе
Рисунок 5. Установка аппарата на
трудносгораемых стенах
- расстояние от боковой поверхности аппарата до боковой стены не менее 150 мм;
- свободное пространство перед лицевой поверхностью аппарата должно быть не менее 600 мм.
3.1.10. Схема установки (подключения) аппарата приведена на рисунке 6. Рекомендуется сначала
подключить аппарат к водопроводной сети, заполнить водяную систему аппарата водой и затем
подключить его к газовой сети.
