![Нева lux-6014 серебро [22/30] Каталог составных частей аппарата](/img/pdf.png)

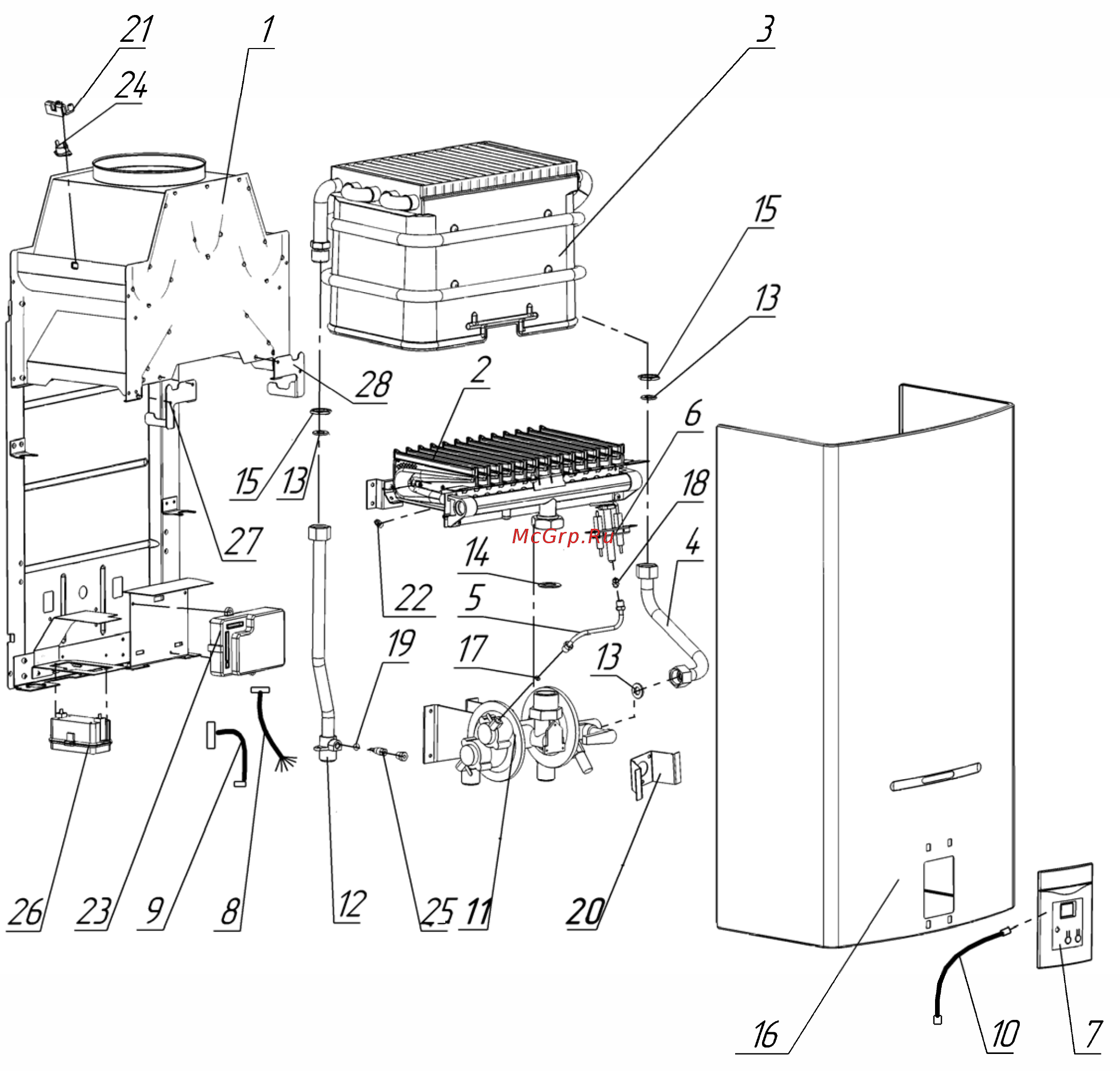

Нева lux-6014 серебро [22/30] Каталог составных частей аппарата
![Нева lux-6014 серебро [22/30] Каталог составных частей аппарата](/views2/1222167/page22/bg16.png)
Содержание
- Уважаемый покупатель 1
- Содержание 2
- Если вы почувствовали запах газа 3
- Указание мер безопасности 3
- Назначение аппарата 4
- Описание и работа аппарата 4
- Технические характеристики 4
- Комплект поставки 5
- Устройство аппарата 5
- Рисунок 2 вид аппарата без облицовки 6
- Работа аппарата 7
- Рисунок 3 функциональная схема аппарата 8
- Аппарат должен быть подсоединен к дымоходу с хорошей тягой разрежение 1 96 29 4 па и при этом должен быть установлен как можно ближе к дымоходу один из доступных способов проверки тяги в дымоходе приведён на рисунке 4 9
- Аппарат необходимо устанавливать на кухнях или других нежилых отапливаемых помещениях в соответствии с проектом газификации и снип 42 01 2002 9
- Допускается установка аппарата на трудносгораемых стенах при условии изоляции стены оцинкованным листом толщиной 0 8 1 мм по листу базальтового теплоизоляционного картона бтк толщиной 3 5 мм изоляция стены должна выступать за габариты корпуса аппарата не менее чем на 100 мм с каждой стороны см рис 5 9
- Запрещается устанавливать аппарат над источником тепла или открытого пламени 9
- Запрещается установка аппарата на деревянных стенах оштукатуренных стенах имеющих деревянную основу на стенах покрытых легко возгораемыми материалами 9
- Место и высота установки аппарата должны обеспечивать выполнение требований п 3 настоящего руководства при этом рекомендуется устанавливать аппарат на такой высоте чтобы смотровое окно находилось на уровне глаз потребителя или как можно ближе к этому уровню 9
- Место и схема установки 9
- Объем помещения где устанавливается водонагреватель должен быть не менее 8 м3 9
- Помещение где устанавливается водонагреватель должно иметь хорошую вентиляцию и постоянный приток свежего воздуха форточку или открывающуюся фрамугу так как при работе аппарата происходит сжигание кислорода решетки или щель в нижней части двери или стены не должны наглухо закрываться 9
- Устанавливать аппарат необходимо на несгораемых стенах кирпичных бетонных с облицовкой керамической плиткой или без неё 9
- Установка аппарата 9
- Монтаж аппарата 10
- Подключение аппарата к водопроводной сети 10
- Подключение аппарата к баллону со сжиженным газом 11
- Подключение аппарата к газовой сети 11
- Правила установки гибких шлангов 11
- Подключение аппарата к дымоходу 12
- Таблица 3 схемы монтажа гибких шлангов 12
- Проверка аппарата 13
- Установка элемента питания 13
- Включение аппарата 14
- Включение аппарата при крайнем левом положении ручки крана 15 минимальный расход воды см рис 2 происходит при расходе воды 2 5 л мин отключение при 2 л мин такое положение ручки рекомендуется при пониженном входном давлении воды при небольших обеспечиваемых водопроводной сетью расходах воды 14
- Включение аппарата при крайнем правом положении ручки крана 15 максимальный расход воды происходит при расходе воды 3 л мин отключение при 2 5 л мин в таком положении ручки возможно получение увеличенного расхода нагретой воды на выходе из аппарата 14
- Внимание во избежание ожогов при включении аппарата не следует приближать глаза слишком близко к смотровому окну 14
- Переналадка аппарата на другой вид и давление газа 14
- Пользование аппаратом 14
- При необходимости при недостаточном нагреве воды следует проверить давление газа на входе в аппарат для измерения давления газа необходимо подключить манометр к штуцеру 17 рис предварительно перекрыв запорный газовый кран на входе в аппарат измерение давления газа необходимо производить при работающем аппарате и максимальном расходе газа давление газа должно соответствовать значению указанному в разделе свидетельство о приемке 14
- Выключение аппарата 15
- Замена элемента питания 15
- Регулирование температуры воды 15
- Действия при возникновении аварийной ситуации 16
- Осмотр 16
- Предохранение от замерзания 16
- Техническое обслуживание 16
- Уход 16
- Возможные неисправности аппарата и методы их устранения 18
- Код 18
- Ошибки неисправность возможная причина методы устранения 18
- Таблица 4 18
- Аппарат должен храниться в закрытом помещении гарантирующем защиту от атмосферных и 19
- Аппарат должен храниться и транспортироваться в упаковке только в положении указанном на 19
- Других вредных воздействий при температуре воздуха от 50 с до 40 с и относительной влажности не более 98 19
- Код 19
- Манипуляционных знаках 19
- Ошибки неисправность возможная причина методы устранения 19
- Правила транспортирования и хранения 19
- Гарантийные обязательства 20
- Документации на установку аппарата и при соблюдении потребителем правил эксплуатации технического обслуживания и хранения установленных настоящим руководством по эксплуатации 20
- Предприятие изготовитель гарантирует безотказную работу аппарата при наличии 20
- Отметка об установке аппарата и проведении технического обслуживания 21
- Свидетельство о приемке 21
- Каталог составных частей аппарата 22
- Поз наименование обозначение кол 23
- Город организация адрес телефон 24
- Сервисные центры по обслуживанию водонагревателей nevalux 24
- Город организация адрес телефон 25
- Город организация адрес телефон 26
- Город организация адрес телефон 27
