20Sv
”NW” representerar nätverksläge och ”STD”
representerar standardläge nedan. Ändra
högtalarläge till standardläge (STD) eller
nätverksläge (NW) (sidan
5) i enlighet med
de anslutningar du har upprättat.
Viktigt
Vid installation av den här enheten i ett
fordon utan ACC-läge (för tillbehör) på
tändningslåset måste den röda kabeln
anslutas till utgången som känner av att
tändningen är på, i annat fall kan
batteriet laddas ur.
Användande av den här enheten under
andra förhållanden än de nedan angivna
kan orsaka brand eller felfunktion.
Fordon med 12-volts batteri och
negativ jord.
Använd högtalare över 50 W (maximal
ingångseffekt) och 4
Ω till 8 Ω
(impedansvärde) när
högtalarutgångarna används för 4
kanaler. Använd inte1
Ω- till 3 Ω-
högtalare till denna enhet.
Använd högtalare över 70 W (maximal
ingångseffekt) när bakre
högtalarutgång används av en 2
Ω-
subwoofer.
* Se anslutningarna för
anslutningsmetod.
Var noga med att följa instruktionerna
nedan för att förhindra kortslutning,
överhettning eller felfunktion.
Koppla bort batteriets minuspol före
installation.
– Fixera kablaget med kabelklämmor eller
tejp. Vira tejp runt kablage som kommer
i kontakt med metalldelar för att skydda
kablaget.
Placera alla kablar ur vägen för rörliga
delar såsom växelspak och stolsskenor.
Placera alla kablar på avstånd från
varma platser som i närheten av
värmeutblås.
Anslut inte den gula kabeln till batteriet
genom att föra den genom hålet till
motorrummet.
Täck eventuella losskopplade kabeldon
med isoleringstejp.
Kortslut inga kablar.
Skär aldrig i isoleringen till den här
enhetens strömkabel i syfte att dela
strömmen med andra apparater.
Kabelns strömkapacitet är begränsad.
Använd en säkring av angiven storlek.
Koppla aldrig den negativa
högtalarkabeln direkt till jord.
Bunta aldrig ihop de negativa kablarna
från flera högtalare.
Kontrollsignaler sänds genom den blå-
vita kabeln när enheten är påslagen.
Anslut den här kabeln till
systemfjärrstyrningen hos en extern
kraftförstärkare eller till
relästyrningskontakten för fordonets
automatiska antenn (max. 300
mA 12 V
DC). Anslut antennen till
antennförstärkarens
strömförsörjningsanslutning om
fordonet är utrustat med glasantenn.
Anslut aldrig den blå-vita kabeln till en
extern kraftförstärkares strömkontakten.
Anslut den aldrig heller till
strömanslutningen på den automatiska
antennen. Om så sker kan batteriet
laddas ur eller felfunktion uppstå.
Den svarta kabeln är jord. Jordkablar för
den här enheten och annan utrustning
(särskilt starkströmsprodukter som

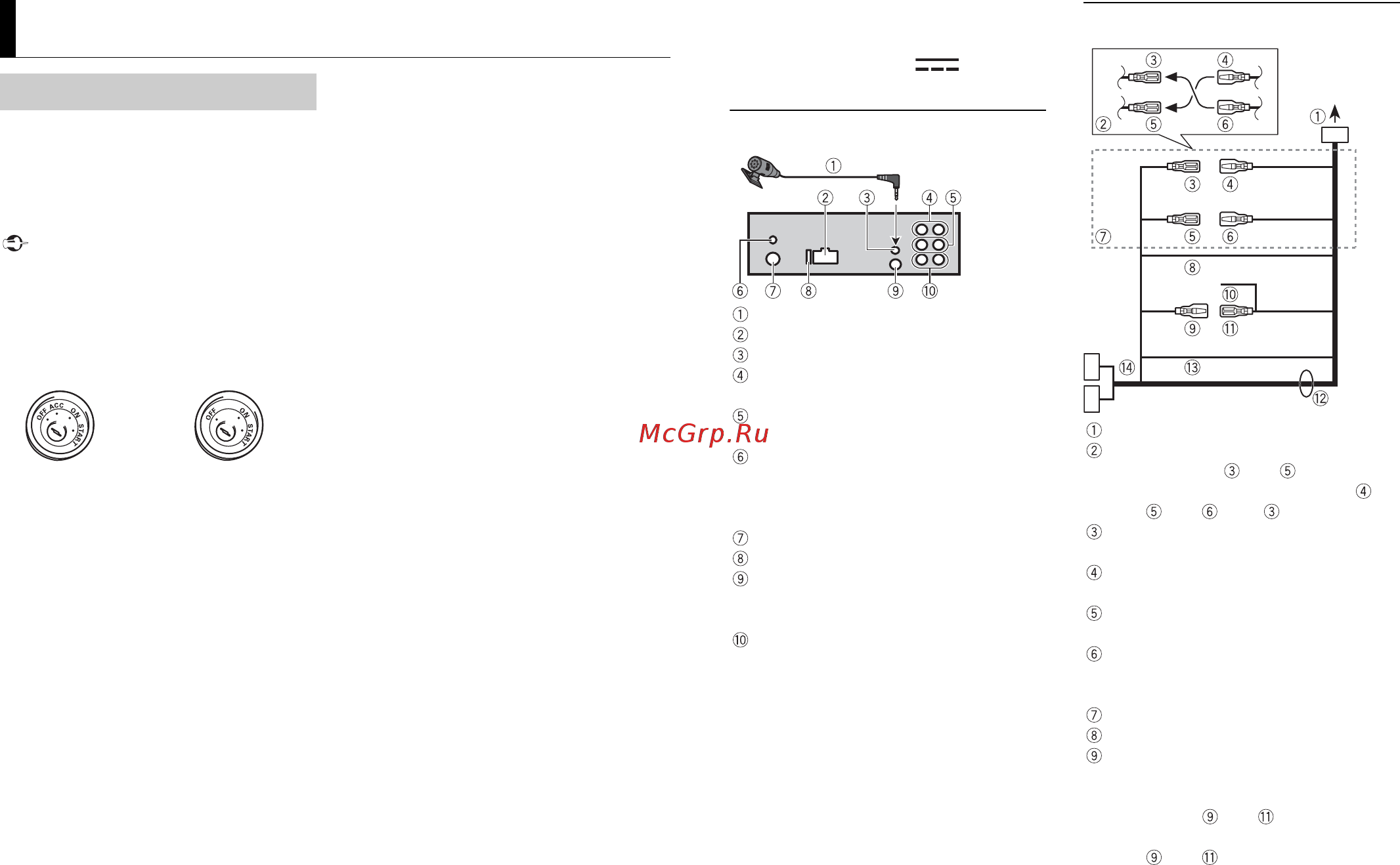

Anslutningar/installation
Anslutningar
ACC-läge Inget ACC-läge
kraftförstärkare) måste dras separat. Om
så inte sker kan ett plötsligt lossnande
orsaka brand eller felfunktion.
Den grafiska symbolen
produkten betyder likström.
Denna enhet
Mikrofon (3 m)
Strömkabelanslutning
Mikrofoningång
Bakre utgång (STD) eller
mellanregisterutgång (NW)
Främre utgång (STD) eller
diskantutgång (NW)
DAB-antenningång
För att ta emot DAB-signaler, anslut en
DAB-antenn (AN-DAB1) (säljs separat)
till enheten.
Antenningång
Säkring (10 A)
Trådad fjärrstyrningsingång
Fast ansluten fjärrkontrolladapter kan
kopplas in (säljs separat).
Subwoofer-utgång
Strömkabel
Till strömuttag
Beroende på fordonstypen kan
funktionen hos och skilja sig åt.
Se i sådant fall till att koppla ihop
med och med .
Gul
Reserv (eller tillbehör)
Gul
Anslut till kontakten med konstant 12 V.
Röd
Tillbehör (eller reserv)
Röd
Anslut till kontakten som styrs av
tändningslåset (12
V DC)
Koppla ihop kontakter med samma färg.
Svart (chassijord)
Blå-vit
Pinnarnas positionen i ISO-kontakten
skiljer sig åt mellan olika fordonstyper.
Koppla ihop
och när pinne 5 är
till för antennstyrning. Koppla aldrig
ihop
och i andra typer av fordon.
