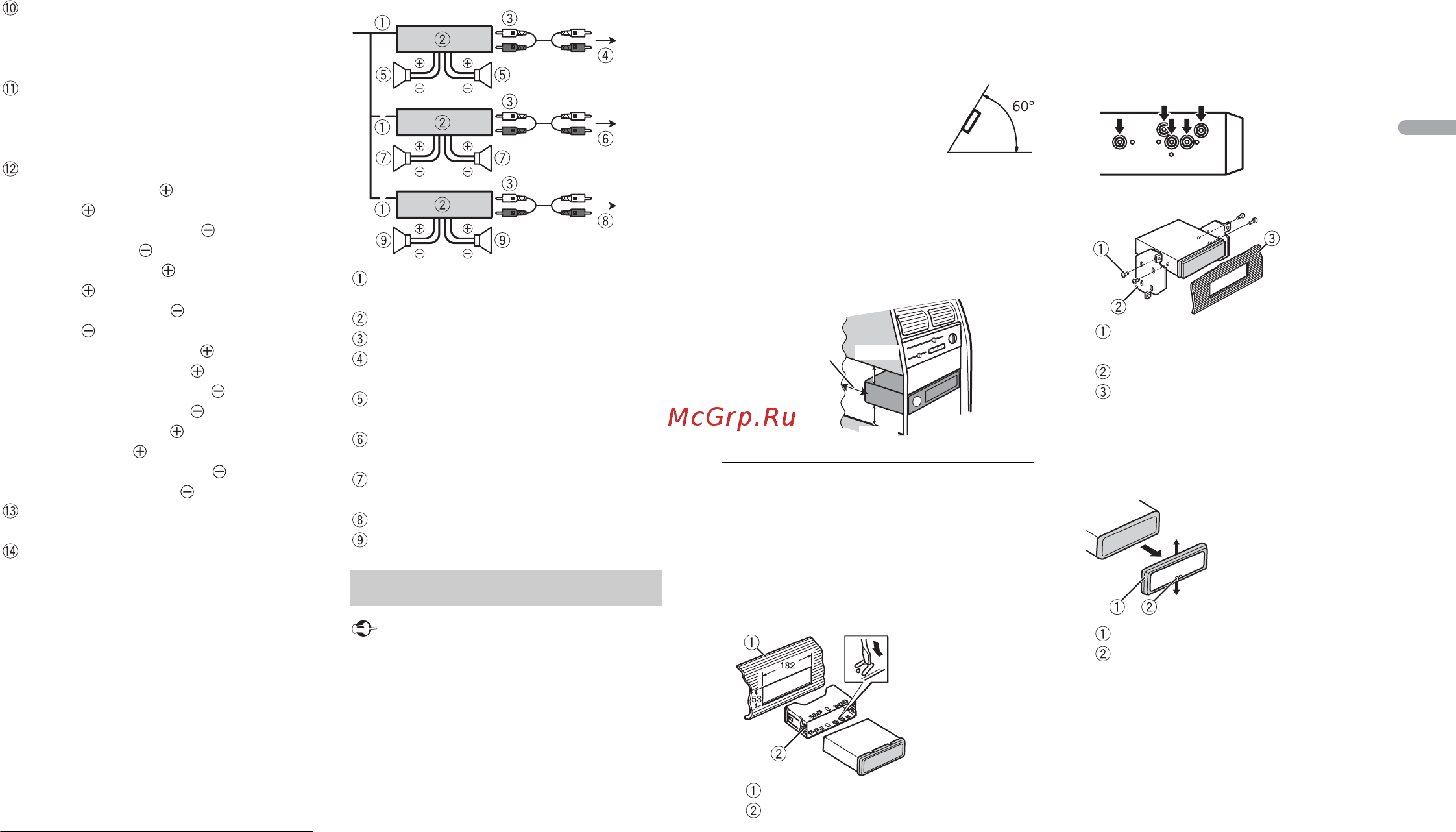

Pioneer deh-x580bt [21/56] Installation
![Pioneer deh-x580bt [21/56] Installation](/views2/1222868/page21/bg15.png)
21Sv
Svenska
Blå-vit
Koppla till systemkontrollutgången på
kraftförstärkaren (max. 300
mA 12 V
DC).
Blå-vit
Koppla till relästyrningskontakten för
den automatiska antennen (max.
300
mA 12 V DC).
Högtalarsladdar
Vit: vänster främre (STD) eller vänster
diskant (NW)
Vit-svart: vänster främre (STD) eller
vänster diskant (NW)
Grå: vänster högre (STD) eller höger
diskant (NW)
Grön: vänster högre (STD) eller höger
diskant (NW)
Grå-svart: vänster bakre (STD) eller
vänster mellanregister (NW)
Grön-svart: vänster bakre (STD) eller
vänster mellanregister (NW)
Violett: höger bakre (STD) eller höger
mellanregister (NW)
Violett-svart: höger bakre (STD) eller
höger mellanregister (NW)
Orange-vit
Anslut till en bils belysningssignal.
ISO-anslutning
På vissa fordon kan ISO-anslutningen
vara delad i två. Se till att ansluta båda
kontakterna i sådant fall.
ANM
Ä
RKNINGAR
• Ändra i enhetens startmeny. Se [REAR-SP]
(sidan
5). Enhetens subwoofer-utgång är
monofonisk.
• Se till att du ansluter subwoofern till
violett och violett-svart sladd på den här
enheten om du använder en subwoofer
på 2
Ω. Anslut inte någonting till de
gröna och grön-svarta kopplingarna.
Kraftförstärkare (säljs separat)
Utför följande anslutningar när du
använder den tillvalbara förstärkaren.
Systemfjärrkontroll
Anslut till blå/vit-kabel.
Kraftförstärkare (säljs separat)
Anslut med RCA-kablar (säljs separat)
Till bakre utgång (STD) eller
mellanregisterutgång (NW)
Bakre högtalare (STD) eller
mellanregisterhögtalare (NW)
Till främre utgång (STD) eller
diskantutgång (NW)
Främre högtalare (STD) eller
diskanthögtalare (NW)
Till subwoofer-utgång
Subwoofer
Viktigt
• Kontrollera samtliga anslutningar och
system före slutinstallation.
• Använd inte icke auktoriserade delar
eftersom det kan leda till felfunktion.
• Hör med din handlare om installationen
kräver borrande av hål eller andra
modifieringar på fordonet.
• Installera inte den här enheten där:
– den kan störa handhavandet av
fordonet.
– den kan orsaka skador på passagerare
vid en hastig inbromsning.
Installation
• Halvledarlasern skadas om den
överhettas. Installera den här enheten på
avstånd från varma platser som i
närheten av värmeutblås.
• Enheten fungerar bäst om
den installeras i en vinkel av
mindre än 60°.
• Se vid installation till att du
lämnar gott om utrymme bakom den
bakre panelen och bunta ihop lösa kablar
så att de inte blockerar ventilationshålen.
På så vis säkerställs korrekt
värmeavledning vid användning av
enheten.
Installation med DIN-fattning
1 För in det medföljande
monteringshöljet i
instrumentpanelen.
2 Fixera monteringshöljet genom att
med en skruvmejsel böja
metallflikarna i läge (90°).
Instrumentpanel
Monteringshölje
• Se till att enheten sitter fast ordentligt.
En instabil installation kan orsaka att
ljudet hoppar eller andra
felfunktioner.
När man inte använder det
medföljande monteringshöljet
1 Fastställ lämpligt läge där hålen på
fästet och sidan på enheten matchar.
2 Dra åt två skruvar på varje sida.
Plåtskruv (5 mm × 9 mm, medföljer
inte produkten)
Monteringsfäste
Instrumentpanel eller konsol
Ta bort enheten (monterad med det
medföljande monteringshöljet)
1 Avlägsna dekorringen.
Dekorring
Tunga med skåra
• Om frontpanelen lossas blir det lättare
att komma åt dekorringen.
• Ha tungan med skåran nedåt när du
sätter tillbaka dekorringen.
2 För in de medföljande
avmonteringsnycklarna på respektive
sida om enheten tills de klickar fast.
3 Drag ut enheten ur
instrumentpanelen.
Lämna gott
om utrymme
5 cm
5 cm
