20Da (No)
I følgende repræsenterer ”NW”
netværkstilstand, og ”STD” repræsenterer
standardtilstand. I henhold til
forbindelserne, du har oprettet, skal du
ændre højttalertilstanden til
standardtilstand (STD) eller
netværkstilstand (NW) (side
5).
Vigtigt
•
Når denne enhed installeres i et køretøj
uden ACC-position (tilbehørsposition) i
tændingskontakten, kan manglende
tilslutning af det røde kabel til terminalen,
der registrerer brug af tændingsnøglen,
resultere i batteriforbrug.
• Brug af denne enhed under andre
betingelser end de følgende kan medføre
brand eller fejlfunktion.
–Biler med 12 volt batteri og negativ
stelforbindelse.
–Når en højttalerudgang bruges af 4
kanaler, skal du bruge højttalere over 50
W (maksimal indgangseffekt) og
mellem 4 Ω til 8 Ω (impedansværdi).
Brug ikke højttalere mellem 1 Ω og 3 Ω
til denne enhed.
–Når de bageste højttalers udgang
bruges til en subwoofer på 2 Ω, skal du
bruge højttalere over 70 W (maksimal
indgangseffekt).
* Se tilslutninger for en
tilslutningsmetode.
• For at forhindre en kortslutning,
overophedning og funktionsfejl skal du
følge anvisningerne nedenfor.
–Afbryd den negative terminal på
batteriet før installationen.
–Kablerne skal fastgøres med
kabelklemmer eller selvklæbende tape.
Vikl selvklæbende tape rundt omkring
ledninger, der kommer i kontakt med
metaldele, for at beskytte ledningerne.
–Anbring alle kabler væk fra bevægelige
dele såsom gearstang og sædeskinner.
–Anbring alle kabler væk fra varme
steder, for eksempel i nærheden af
udtaget fra en opvarmningsenhed.
–Det gule kabel må ikke sluttes til
batteriet ved at føre det gennem hullet
til motorrummet.
–Dæk eventuelle frakoblede kabelstik
med isoleringstape.
–Undlad at afkorte kabler.
–Isoleringen på strømkablet til denne
enhed må aldrig fjernes for at dele
strømmen med andre enheder. Kablets
strømkapacitet er begrænset.
–Brug en sikring med den angivne
normering.
–Det negative højttalerkabel må aldrig
forbindes direkte til stel.
–Negative kabler til flere højttalere må
aldrig sammenkobles.
• Når denne enhed er tændt, sendes
betjeningssignalerne gennem det blå/
hvide kabel. Slut dette kabel til
systemfjernbetjeningen til en ekstern
effektforstærker eller bilens relæterminal
til automatisk antennestyring (maks. 300
mA 12 V DC). Hvis bilen er udstyret med
en rudeantenne, skal du tilslutte den til
antenneboosterens forsyningsterminal.
• Det blå/hvide kabel må aldrig forbindes
til strømterminalen på en ekstern
effektforstærker. Det må heller aldrig
forbindes til bilantennens strømterminal.
Det kan resultere i batteriafladning eller
funktionsfejl.
• Det sorte kabel er til stel. Stelkabler til
denne enhed og andet udstyr (især
produkter med højt strømforbrug såsom
effektforstærkere) skal ledningsføres

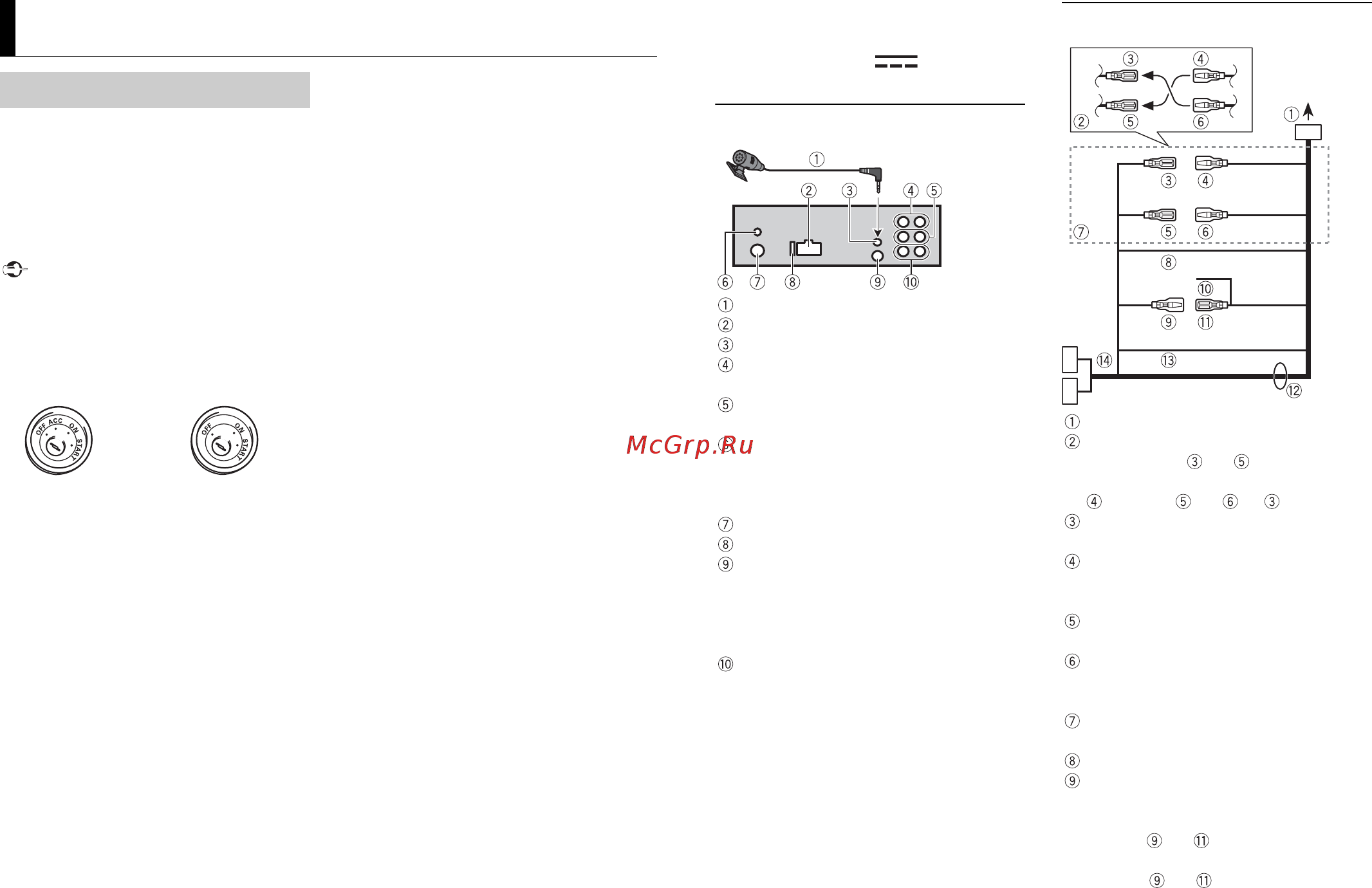

Tilslutninger/installation
Tilslutninger
ACC-position Ingen ACC-position
særskilt. Hvis ikke, kan der opstå brand
eller funktionsfejl, hvis de går løs ved et
uheld.
• Det grafiske symbol på produktet
betyder jævnstrøm.
Denne enhed
Mikrofon (3 m)
Strømkabelindgang
Mikrofonindgang
Bageste udgang (STD) eller
mellemtoneudgang (NW)
Frontudgang (STD) eller diskantudgang
(NW)
DAB-antenneindgang
For at modtage DAB-signaler skal du
tilslutte en DAB-antenne (AN-DAB1)
(sælges separat) til enheden.
Antenneindgang
Sikring (10 A)
Indgang til ledningsbaseret
fjernbetjening
Adapter til ledningsbaseret
fjernbetjening kan tilsluttes (sælges
separat).
Subwooferudgang
Strømkabel
Til strømkabelindgang
Afhængigt af bilens type kan
funktionen af og være
anderledes. Hvis det er tilfælde, skal
sluttes til og til .
Gul
Reserve (eller tilbehør)
Gul
Tilslut til konstant 12 V
forsyningsterminal.
Rød
Tilbehør (eller reserve)
Rød
Tilsluttes til terminal styret af
tændingskontakten (12 V DC).
Forbind ledninger af samme farve med
hinanden.
Sort (kabinet stel)
Blå/hvid
ISO-stikkets stikbensplaceringer
varierer afhængigt af bilens type.
Forbind
og , når ben 5 er en
antennestyringstype. I biler af anden
type må
og aldrig forbindes.
