21Es
Español
Azul/blanco
Conectar al terminal de control del
sistema del amplificador (máx. 300 mA
12 V CC).
Azul/blanco
Conectar al terminal de control de relé
d
e antena de automóvil (máx. 300 mA
12 V CC).
Cables de los altavoces
Blanco: frontal izquierdo (STD) o
izquierda de rango alto (NW)
Blanco/negro: frontal izquierdo (STD)
o izquierda de rango alto (NW)
Gris: frontal derecho (STD) o derecha
de rango alto (NW)
Gris/negro: frontal derecho (STD) o
derecha de rango alto (NW)
Verde: izquierdo trasero (STD) o
izquierda de rango medio (NW)
Verde/negro: izquierdo trasero (STD)
o izquierda de rango medio (NW)
Violeta: derecho trasero (STD) o
derecha de rango medio (NW)
Violeta/negro: derecho trasero (STD)
o derecha de rango medio (NW)
Naranja/blanco
Conectar a la señal de iluminación de
un co
che.
Conector ISO
En algunos vehículos, es posible que el
c
onector ISO esté dividido en dos. En
este caso, asegúrese de realizar la
conexión a los dos conectores.
NOTAS
Cambie el menú inicial de esta unidad.
Consulte [REAR-SP]
(página 5). La salida
de subwoofer de esta unidad es
mo
noaural.
S
i utiliza un subwoofer de 2 Ω, asegúrese
de conectar el subwoofer a los cables
violeta y violeta/negro de esta unidad. No
conecte nada a los cables verde y verde/
negro.

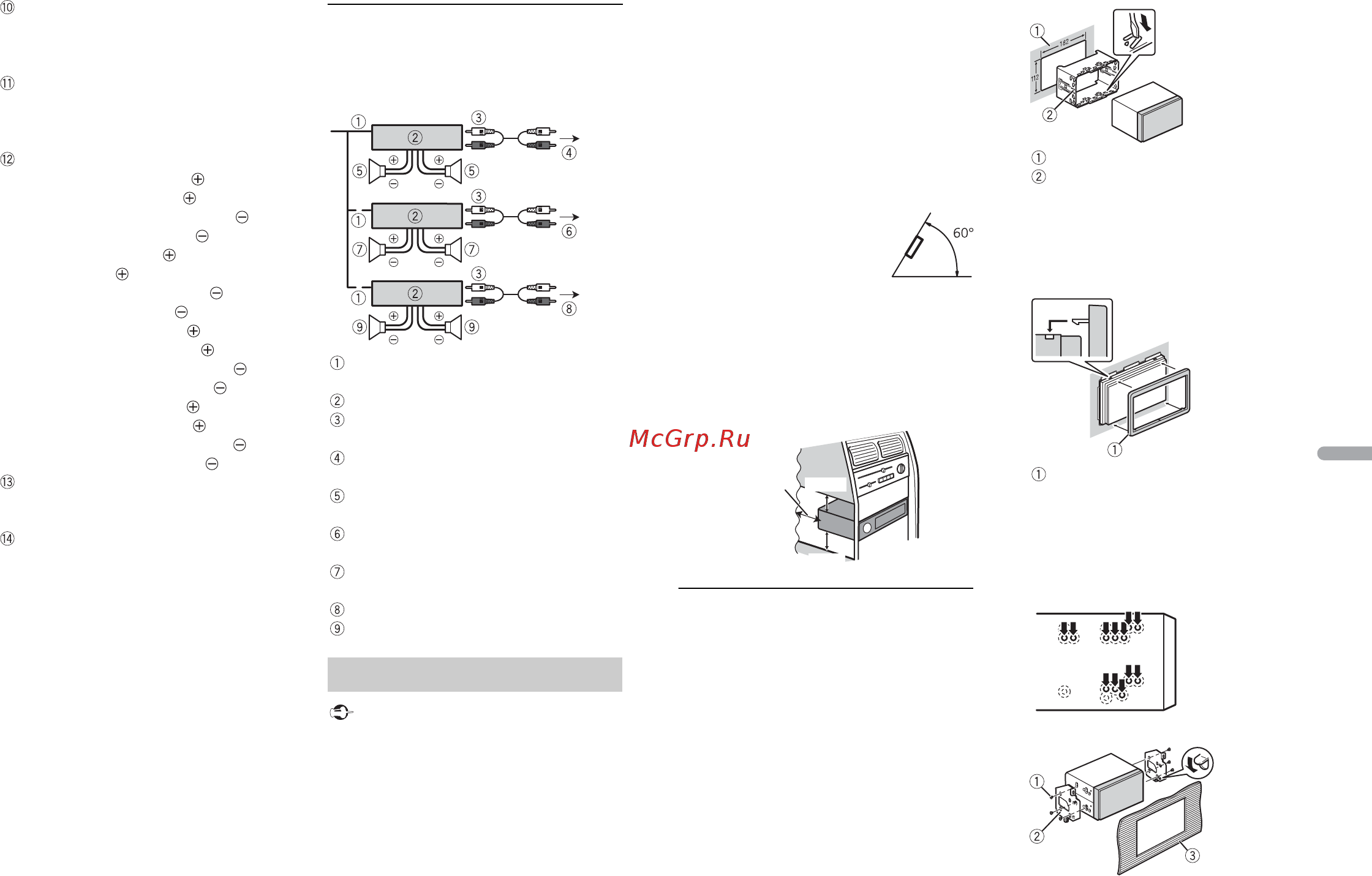

Amplificador (vendido por
separado)
Realice estas conexiones cuando utilice el
amplificador opcional.
Control remoto del sistema
Conectar al cable azul/blanco.
Amplificador (vendido por separado)
Conectar con cables RCA (vendidos por
separado)
A la salida trasera (STD) o salida de
rango medio (NW)
Altavoz trasero (STD) o altavoz de rango
medio (NW)
A la salida frontal (STD) o salida de
rango alto (NW)
Altavoz frontal (STD) o altavoz de rango
alto (NW)
A la salida de subwoofer
Subwoofer
Importante
Compruebe todas las conexiones y
sistemas antes de la instalación definitiva.
No utilice piezas no homologadas, ya que
podrían producirse averías.
C
onsulte con su distribuidor si la
instalación requiere el taladrado de
orificios u otras modificaciones en el
vehículo.
Instalación
No instale esta unidad en los siguientes
lugares:
donde pueda interferir con el control
del vehículo.
donde pueda lesionar a un pasajero en
c
aso de parada brusca.
E
l láser semiconductor puede resultar
dañado en caso de recalentamiento.
Instale esta unidad lejos de lugares
calientes, como por ejemplo las salidas
de la calefacción.
L
a unidad funciona en su
nivel óptimo cuando se
instala en ángulos
inferiores a 60°.
Al r
ealizar la instalación, asegúrese de
que la dispersión del calor es correcta
durante la utilización de la unidad, deje
espacio suficiente detrás del panel
posterior y recoja los cables sueltos para
que no obstruyan las salidas de
ventilación.
Instalación en soporte DIN
1 Introduzca la carcasa de montaje en el
salpicadero.
2 Fije la carcasa de montaje utilizando
un destornillador para doblar las
lengüetas metálicas (90°) y encajarlas
en sus posiciones.
Salpicadero
Carcasa de montaje
Aseg
úrese de que la unidad está
instalada de forma segura. Una
instalación inestable podría provocar
saltos u otros errores.
3 Monte el marco decorativo.
Marco decorativo
Cuando no utilice la carcasa de
montaje suministrada
1 Determine la posición exacta para
encajar los orificios del soporte con los
orificios del lateral de la unidad.
2 Apriete los tornillos en cada lado.
Deje espacio
suficiente
5 cm
5 cm
