46
Белый: Передний левый + или высший диапазон левый +
Белый/черный: Передний левый – или высший диапазон
левый –
Серый: Передний правый + или высший диапазон правый +
Серый/черный: Передний правый – или высший диапазон
правый –
Зеленый: Задний левый + или средний диапазон левый +
Зеленый/черный: Задний левый – или средний диапазон
левый –
Фиолетовый: Задний правый + или средний диапазон правый
+
Фиолетовый/черный: Задний правый – или средний диапазон
правый –
l
Разъем ISO
В некоторых автомобилях может разделяться на два. В этом
случае подключите оба разъема.
Положение выключателя ручного тормоза зависит от модели
автомобиля. Подробные сведения можно получить в руковод-
стве владельца автомобиля или дилера.
При подключении сабвуфера к данному изделию вместо
заднего динамика измените настройку заднего выхода в
начальное значение. Выход сабвуфера данного изделия
монофонический.
При использовании сабвуфера сопротивлением 2 Ω подклю-
чите сабвуфер к фиолетовому и фиолетовому/черному выво-
дам этого устройства. Не подключайте ничего к зеленому и
зеленому/черному выводам.
Усилитель мощности (прода-
ются отдельно)
Без внутреннего усилителя
Важно
Выводы динамиков не используются, когда применяется это
подключение.
6 Гнездо антенны
7 Источник питания
8 Предохранитель (10 А)
9 Вывод на передний динамик (STD)/выход высшего диапазона
(NW)
a
Вывод на задний динамик (STD)/выход среднего
диапазона(NW)
b
Выход сабвуфера (STD)/выход низких частот (NW)

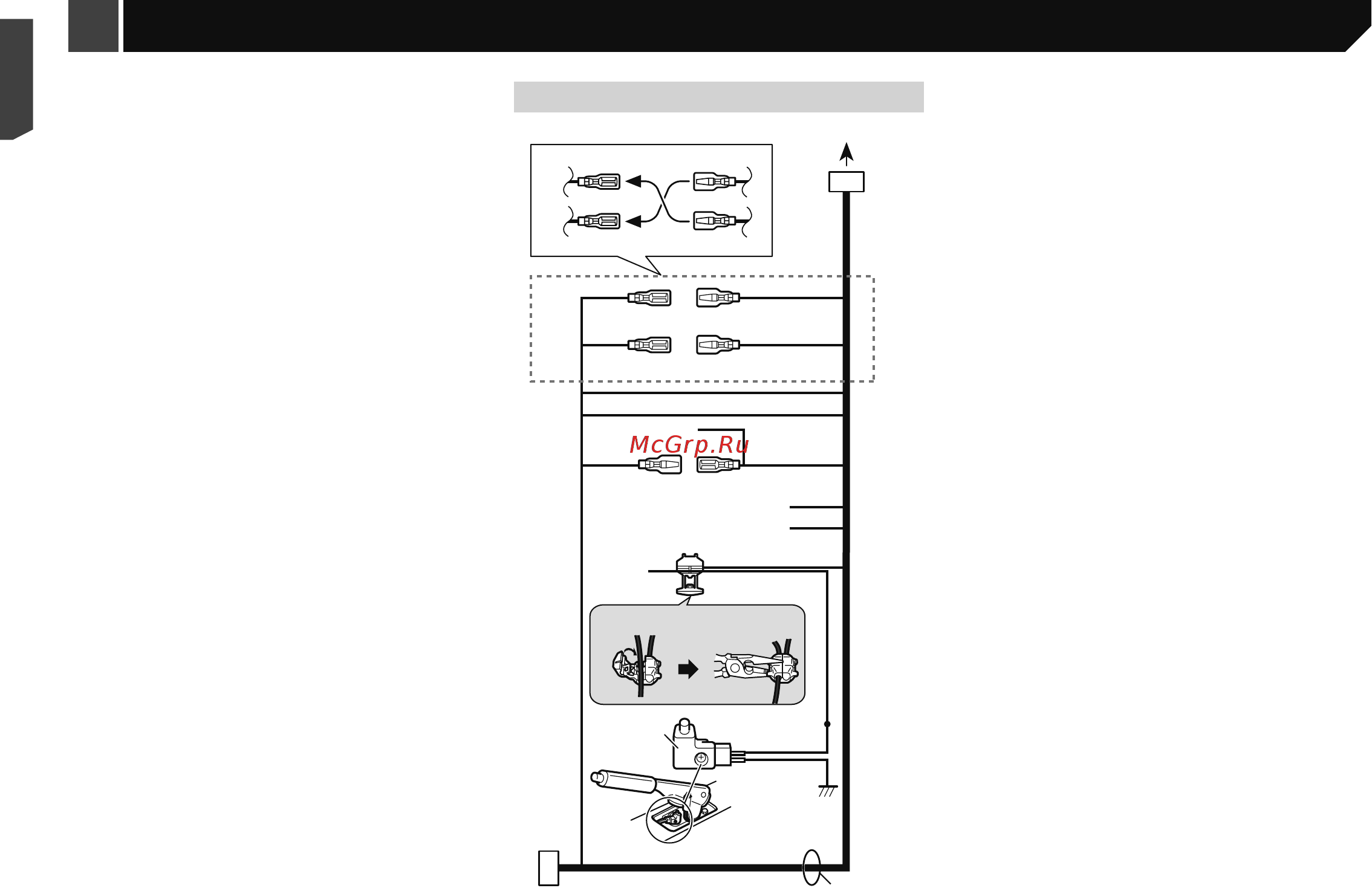

Силовой шнур
1. 2.
1
3
2*
2
4
1*
5
4*
6
3*
b (6*)
8
9
a (5*)
7
c
d
e
f
g
lk
h
j
i
1 К источнику питания
2 Зависит от типа автомобиля, функция 2* и 4* могут разли-
чаться. В этом случае подключите 1* к 4* и 3* к 2*.
3
Желтый (2*)
Резервный (или дополнительный)
4
Желтый (1*)
Подключение к клемме источника 12 В постоянного тока.
5
Красный (4*)
Дополнительный (или резервный)
6
Красный (3*)
Подключение к клемме управления включения зажигания (12
В пост. тока).
7
Соединяйте между собой одинаковые по цвету выводы.
8 Оранжевый/белый
К клемме переключения освещения.
9
Черный (земля)
К корпусу (металл) автомобиля.
a
Синий/белый (5*)
Положение контакта разъема ISO будет отличаться в зависи-
мости от типа автомобиля. Подключите 5* и 6*, если контакт
5 – тип управления антенной. В другом типе автомобиля
никогда не соединяйте 5* и 6*.
b
Синий/белый (6*)
Подключение к клемме управления реле автомобильной
антенны (макс. 300 мА 12 В пост. тока).
c
Синий/белый
Подключение к клемме управления системой усилителя
мощности (макс. 300 мА 12 В пост. тока).
d
Фиолетовый/белый
Из двух электрических проводов, подключенных к задней
лампе, подключите один, в котором изменяется напряжение
при положении рычага переключения передач REVERSE (R).
Данное подключение позволяет устройству распознавать
движение автомобиля вперед или назад.
e
Желтый/черный
При использовании оборудования с функцией отключения
звука подключите этот вывод к выводу “Audio Mute” на
этом оборудовании. Если нет, оставьте вывод “Audio Mute”
свободным.
f
Светло-зеленый
Используется для обнаружения состояния ON/OFF. ручного
тормоза. Этот вывод должен подключаться со стороны
подачи энергии выключателя ручного тормоза.
g
Способ подключения
1 Зажмите вывод.
2 Зажмите жестко с помощью плоскогубцев с большим
удлинением.
h
Сторона подачи энергии
i Выключатель ручного тормоза
j Сторона земли
k Выводы динамика
