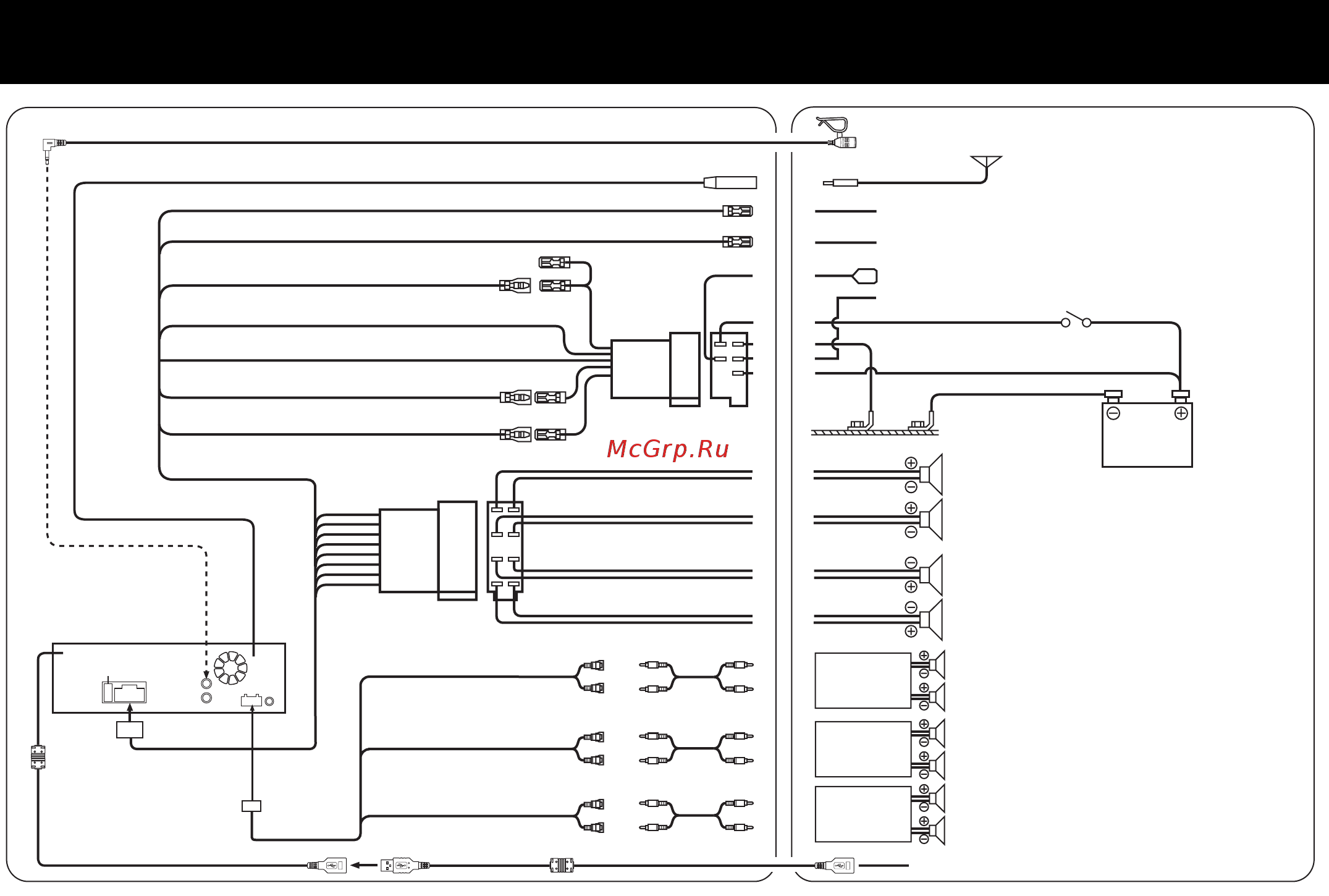

Aansluitingen / Соединения / Złącza
Niet gebruikt/Не используется/Nie używane
Naar automatische antenne/
К питанию антенны/Do anteny
Naar de verlichtingskabel van de instrumentencluster/
К выводу подсветки
приборной панели
/
Do podświetlenia deski rozdzielczej pojazdu
Ignition Key
(Roze/Zwart) / (Розовый/черный) / (Różowo/Czarny)
(Blauw/Wit)
/
(Синий/белый)
/
(Niebiesko/Biały)
(Rood) / (Красный) / (Czerwony)
(Zwart) / (Черный) / (Czarny)
(Blauw) / (Синий) / (Niebieski)
(Geel) / (Желтый) / (Żółty)
(Groen/Zwart) /
(Зеленый/черный)
/
(Zielono/Czarny)
(Wit/Zwart)
/ (Белый/черный)
/
(Bia
ł
o/Czarny)
SPEAKER RIGHT
FRONT
(Grijs) /
(Серый) /
(Szary)
(Paars) /
(Фиолетовый) /
(Fioletowy)
Battery
Speakers
Rear Left
Front Left
Front Right
Rear Right
Naar USB-geheugen/iPod/iPhone/К USB-накопителю/iPod/
iPhone/Do pamięci USB/urządzenia iPod/telefonu iPhone
SPEAKER LEFT REAR (Groen) / (Зеленый) / (Zielony)
Naar versterker of equalizer/К усилителю или эквалайзеру/Do
wzmacniacza lub korektora graficznego
Amplifier
(Oranje) / (Оранжевый) / (Pomarańczowy)
DIMMER
Microphone
Antenna
SPEAKER LEFT FRONT
(Wit) /
(Белый) /
(
Biały
)
(Grijs/Zwart) / (Серый/черный)
/ (Szaro/Czarny)
(Paars/Zwart) /
(Фиолетовый/черный) / (Fioletowo/Czarny)
SPEAKER RIGHT REAR
AUDIO INTERRUPT IN
REMOTE TURN-ON
IGNITION
GND
POWER ANT
BATTERY
FUSE 10A
Amplifier
Amplifier
Rear Left
Rear Right
Front Left
Front Right
Subwoofers
