DDE WLZ21H [8/23] Раздел 5 органы управления

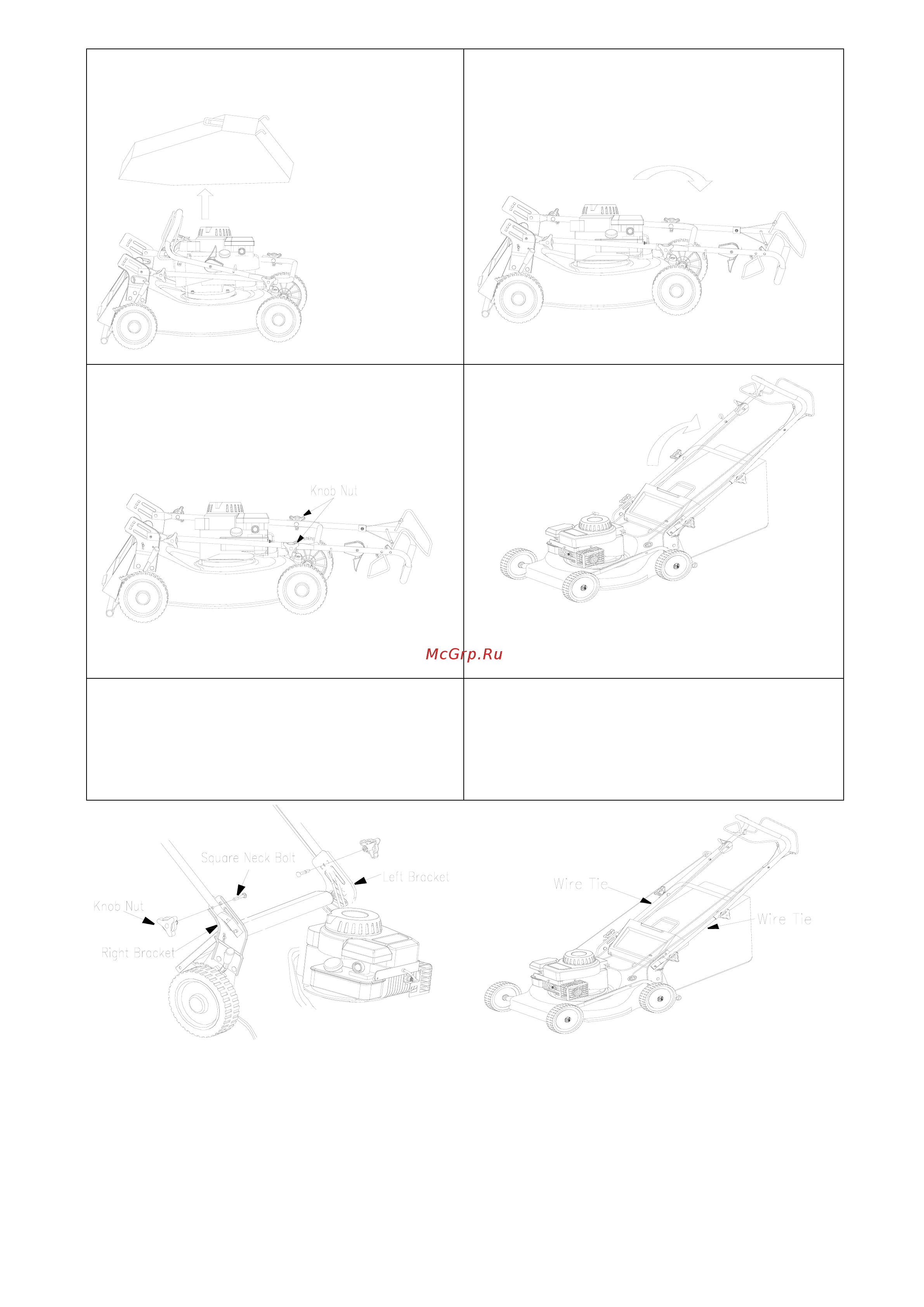

Шаги по сборке (настройке)

Шаг 1: Возьмите травосборник (кроме моделей

WYS21) и отложите его в сторону.

Шаг 2: Поднимите верхнюю часть рукоятки и

совместите её с нижней.

Шаг 3: Затяните два барашка вручную.

Knob Nut - барашек

Шаг 4: Поднимите скрепленные между собой

верхнюю и нижнюю часть рукояток. Убедитесь,

что не пережаты тросы управления.

Шаг 5: Вставьте изнутри болты с квадратной

шейкой. Заверните барашки вручную подложив

под них шайбы. У модели DDE-WYS21 болтов

нет, а барашки закрутите изнутри.

Шаг 6: Подсоедините тросы управления к

предохранительным рамкам. Проденьте в

проушину в верхней часте рукоятки (справа)

стартовый трос.

Square neck Bolt – болт с квадратной шейкой, Knob Nut – барашек

Left Bracket, Right Bracket – левый правый кронштейн, Wire Tie – трос управления

Раздел 5: Органы управления

Предохранительная рамка остановки (пуска) двигателя (ножа) (см. рис. 5)

Предохранительная рамка остановки (пуска) двигателя (ножа) находится чуть выше (ближе к двигателю)

основной рукоятки газонокосилки. Чтобы завести двигатель необходимо дотянуться пальцами до неё и

обхватить её и основную рукоятку вместе. При отпускании рамки двигатель в течение нескольких секунд

останавливается. Для остановки двигателя просто отпустите рамку.
