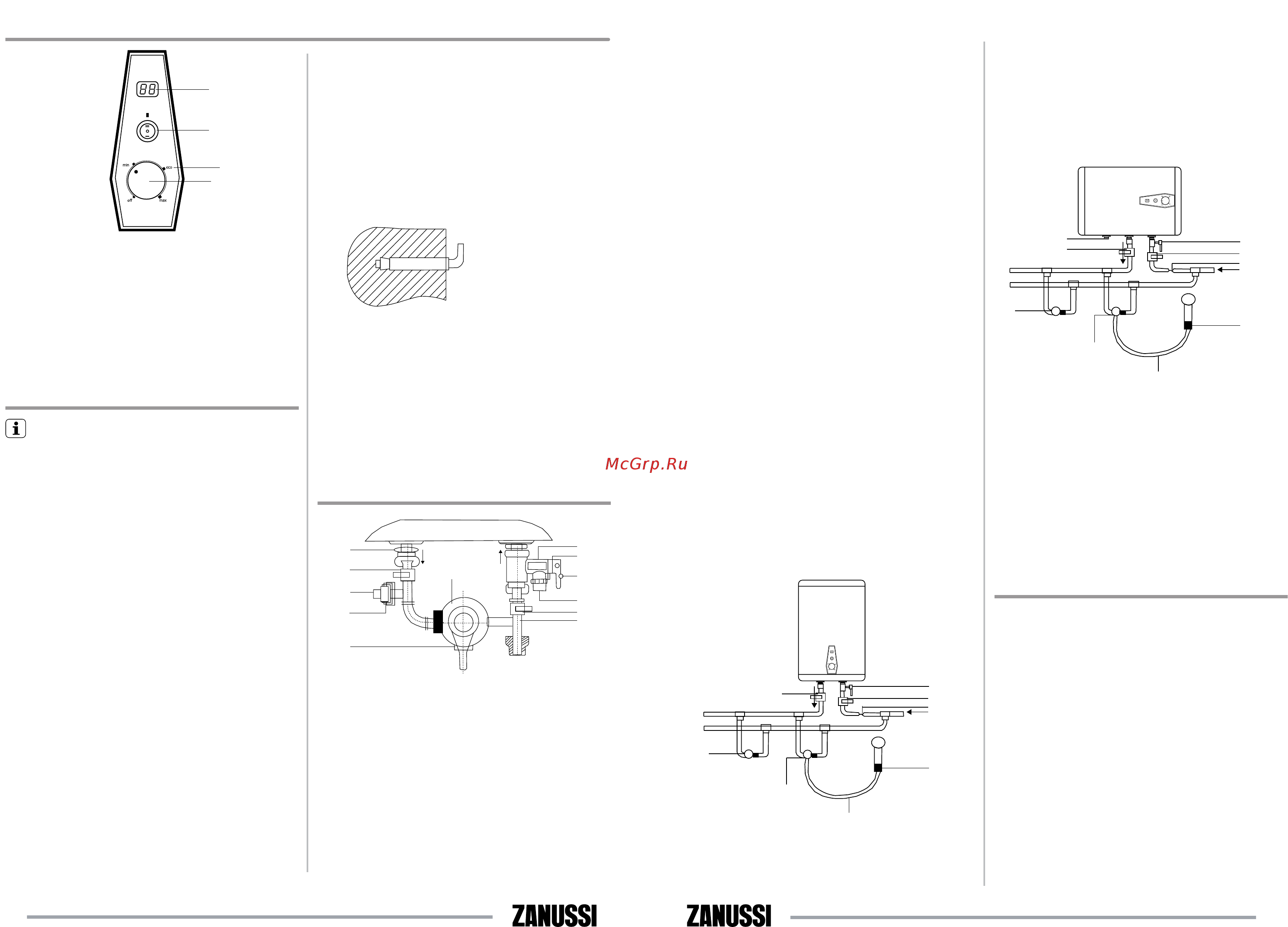

Панель управління
2
1
3
4
Power
1. Дисплей
2. Кнопка перемикання потужності.
Положення:
I – 1300 Вт
II – 2000 Вт
0 – Вимкнення
3. Вказівник налаштування економічного
режиму
4. Ручка регулювання температур
Монтаж водонагрівача
Примітки:
Переконайтеся, що для встановлення елек-
тричного водонагрівача використовуються
оригінальні деталі, надані виробником, які
можуть витримати вагу наповненого водою
водонагрівача. Не встановлюйте водонагрівач
на кріплення, поки не переконаєтеся, що крі-
плення встановлено надійно. В іншому випад-
ку, електричний водонагрівач може впасти зі
стіни, що призведе до його пошкодження або
може стати причиною серйозних травм. При
виборі місць під отвори для кріпильних болтів
упевніться, що з обох боків від стін ванної
кімнати або іншого приміщення до корпусу
водонагрівача є зазор не менше 0,2 м, а з
боку підключення труб не менше 0,5 м, для
полегшення доступу при проведенні технічно-
го обслуговування в разі потреби.
У разі якщо у водонагрівач надходить вода
напряму зі свердловин, колодязів або водо-
напірних веж, для експлуатації водонагрівача
обов'язково потрібно використовувати фільтр
грубої очистки, для холодної води, що надхо-
дить у водонагрівач.
Фільтр грубої очистки можна придбати в спе-
ціалізованих магазинах.
Якщо фільтр грубої очистки не встановлений,
гарантія на виріб не поширюється.
Електричний водонагрівач слід встановлювати
на тверду вертикальну поверхню (стіну).
Після вибору місця монтажу визначте місця
під два кріпильні болти з гаками (залежно
від специфікацій обраного виробу). Зробіть
в стіні два отвори необхідної глибини, що
відповідає розміру кріпильних болтів, вставте
гвинти, поверніть гак вгору, щільно затягніть
гайки, а потім встановіть на нього електрич-
ний водонагрівач (див. рис. 3).
Кріпильний анкер для монтажу
Рис. 3
Якщо ванна кімната надто мала для вста-
новлення водонагрівача, він може бути вста-
новлений в будь-якому іншому приміщенні,
захищеному від потрапляння прямих соняч-
них променів і дощу. Однак для зменшення
теплових втрат у трубопроводі водонагрівач
слід встановлювати якомога ближче до місця
використання води.
Підключення до водопроводу
Водонагреватель
1
Горячая
вода
Холодная
вода
G1/2”
G1/2”
2
3
4
6
5
11
9
10
8
7
12
Рис. 4
Запобіжний Зливний клапан.
2 Ручка зливу.
3 Гвинт фіксації ручки зливу.
4 Отвір для скидання тиску води (підключен-
ня дренажної трубки).
5 Кран на вході холодної води.
6 Трійник підключення холодної води в бак і
змішувальний вузол.
7 Підключення душа і/або змішувачів.
8 Трійник гарячої води (для підключення
наступної точки водорозбору).
9 Заглушка труби*.
10 Кран на виході гарячої води.
11 Патрубок виведення гарячої води.
12 Змішувач/душ.
Для підключення водонагрівача до водопрово-
ду застосовуються труби діаметром G1/2.
Підключення зворотного запобіжного клапана:
клапан слід встановлювати в місці входу холод-
ної води (переконайтесь, що гнучка зливна
трубка встановлена, на отвір спуску тиску і
зливу води і спрямована вниз у спеціальний
дренаж для видалення води).
При підключенні до системи водопостачання
необхідно передбачити і реалізувати установку
індивідуальних запірних вентилів на лінії подачі
холодної води в бойлер і на лінії виходу гаря-
чої. Індивідуальні запірні вентилі на лінії гарячої
і холодної води, повинні бути в закритому стані
в період невикористання водонагрівача, про-
ведення профілактичних і технологічних робіт
на лінії водопостачання. Установка і правильне
використання запірних вентилів є обов'язко-
вою умовою при наданні гарантійного обслу-
говування, а так само запорукою тривалої і
безаварійної роботи водонагрівача.
Щоб уникнути протікання при підключенні
трубопроводу на кінці різьбових з'єднань слід
встановити комплектні гумові ущільнюючі про-
кладки.
Якщо необхідно реалізувати систему водопо-
стачання на кілька водорозбірних точок, вико-
ристовуйте спосіб з'єднання (див. рис. 5 і 5а).
1
Горячая вода
Холодная вода
3
4
5
6
7
8
2
Power
Рис. 5
1 Запобіжний зливний клапан.
2 Кран на виході гарячої води.
3 Кран на вході холодної води.
4 Впускний клапан.
5 Душова насадка.
6 Металевий шланг.
7 Змішувач.
8 Додаткова точка водорозбору.
1
Горячая вода
Холодная вода
3
4
5
6
7
9
Power
2
8
Рис.
1 Запобіжний зливний клапан
2 Впускний клапан
3 Душова насадка
4 Металевий шланг
5 Змішувач
6 Додаткова точка водорозбору
7 Магнієвий анод
8 Кран на вході холодної води.
9 Кран на виході гарячої води.
Підключення до електричної мережі
Всі водонагрівачі накопичувального типу
серії ZWH/S розраховані на підключення до
електричної мережі з однофазною напругою
220/230 В. Перед підключенням переконайтеся,
що параметри електромережі в місці підклю-
чення відповідають параметрам, зазначеним на
табличці з технічними даними приладу.
При встановленні водонагрівача слід дотриму-
ватися діючих правил електробезпеки.
При встановленні водонагрівача у ванній кімна-
ті або туалеті слід брати до уваги обмеження,
пов'язані з існуванням забороненого і захисно-
го об'ємів (просторів).
Заборонений об'єм це простір, обмежений
тангенціальними і вертикальними площинами
стосовно зовнішніх країв ванни, унітазу або
* За відсутності необхідності підключення водонагрівача до
наступної точки водорозбору встановлюється заглушка.
