6
7
7 Подключение душа и/или смесителей.
8 Тройник горячей воды (для подключения
следующей точки водоразбора).
9 Заглушка трубы*.
10 Кран на выходе горячей воды.
11 Патрубок вывода горячей воды.
12 Смеситель/душ.
Для подключения водонагревателя к водопро-
воду применяются трубы диаметром G1/2.
Подключение обратного предохранительного
клапана: клапан следует устанавливать в
месте входа холодной воды (удостоверьтесь,
что гибкая сливная трубка установлена, на
отверстие спуска давления и слива воды и
направлена вниз в специальный дренаж для
удаления воды).
Во избежание протечек при подключении
трубопровода на концы резьбовых соедине-
ний следует установить комплектные рези-
новые уплотнительные прокладки.
Если необходимо реализовать систему
водоснабжения на несколько водоразбор-
ных точек, используйте способ соединения
(см. рис. 5 и 5а).

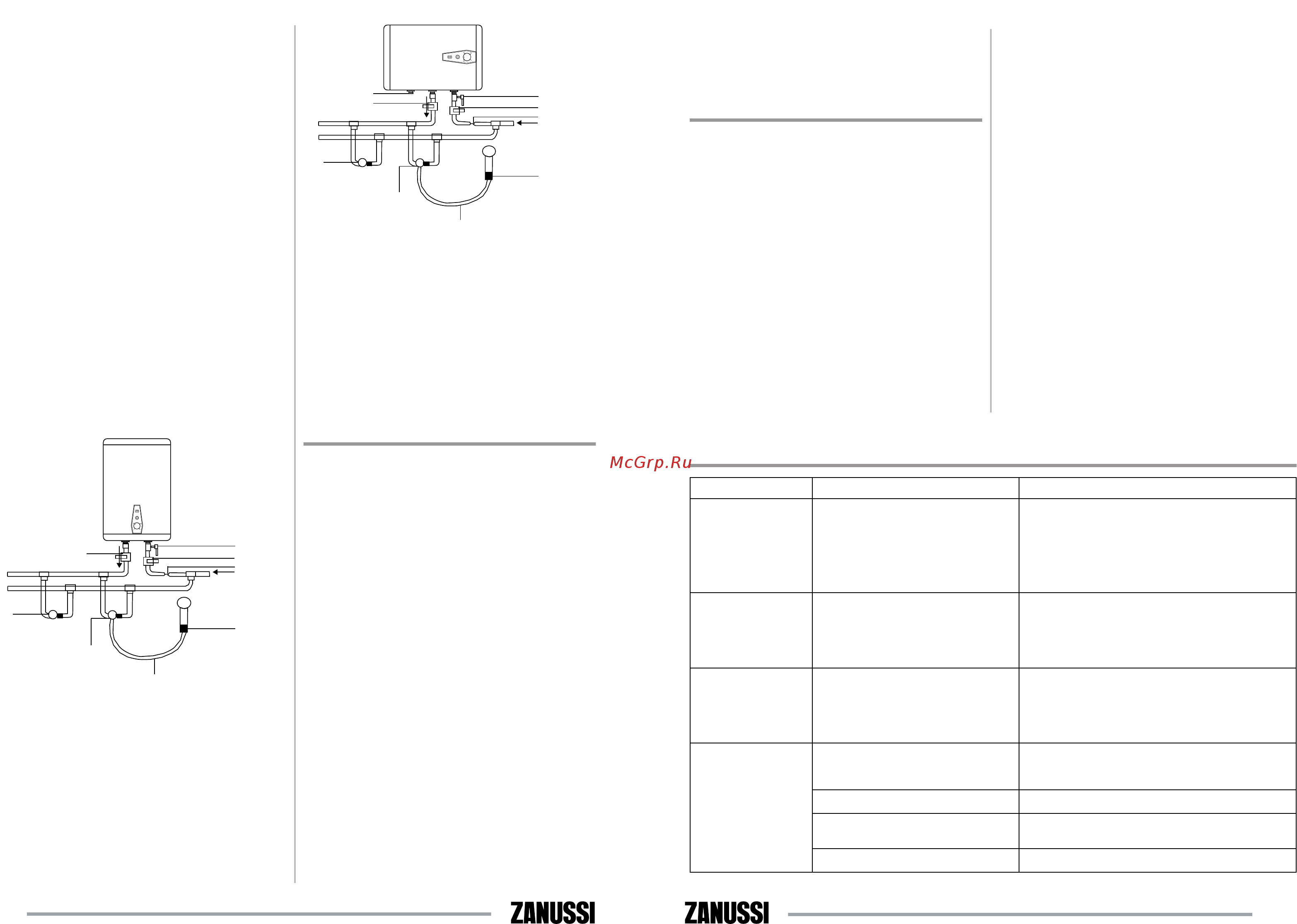

1
Горячая вода
Холодная вода
3
4
5
6
7
8
2
Power
Рис. 5
1 Предохранительный сливной клапан.
2 Кран на выходе горячей воды.
3 Кран на входе холодной воды.
4 Впускной клапан.
5 Душевая насадка.
6 Металлический шланг.
7 Смеситель.
8 Дополнительная точка водоразбора.
1
Горячая вода
Холодная вода
3
4
5
6
7
9
Power
2
8
Рис. 5а
1 Предохранительный сливной клапан.
2 Кран на входе холодной воды.
3 Впускной клапан.
4 Душевая насадка.
5 Металлический шланг.
6 Смеситель.
7 Дополнительная точка водоразбора.
8 Кран на выходе горячей воды.
9 Магниевый анод.
Под клю че ние к элек три че с кой се ти
Все во до на гре ва те ли на ко пи тель но го ти па
се рии ZWH/S рас счи та ны на под клю че ние к
элек три че с кой се ти с од но фаз ным на пря же ни-
ем 220/230 В. Пе ред под клю че ни ем убе ди тесь,
что па ра ме т ры элек тро се ти в ме с те под клю че-
ния со от вет ству ют па ра ме т рам, ука зан ным на
таб лич ке с тех ни че с ки ми дан ны ми при бо ра.
При ус та нов ке водонагревателя сле ду ет
со блю дать дей ству ю щие пра ви ла элек тро без-
опас но с ти.
При ус та нов ке во до на гре ва те ля в ван ной
ком на те или ту а ле те сле ду ет при ни мать во
вни ма ние ог ра ни че ния, свя зан ные с су ще с т-
во ва ни ем за пре щен но го и за щит но го объ емов
(пространств).
За пре щен ный объ ем – это про стран ство,
ог ра ни чен ное тан ген ци аль ны ми и вер ти каль-
ны ми пло с ко с тя ми по от но ше нию к внеш ним
кра ям ван ны, уни та за или ду ше во го бло ка и
пло с ко с тью, рас по ло жен ной над ни ми или
над по лом, ес ли сан тех ни ка смон ти ро ва на на
по лу, на вы со те 2,25 м.
За щит ный объ ем – это про стран ство, ог ра-
ни чи ва ю щие го ри зон таль ные пло с ко с ти
ко то ро го со впа да ют с пло с ко с тя ми за пре-
* При отсутствии необходимости подключения водонагре
вателя к последующей точке водоразбора устанавливает-
ся заглушка.
щен но го объ ема, а вер ти каль ные пло с ко с ти
от сто ят от со от вет ству ю щих пло с ко с тей
за пре щен но го объ ема на 1 метр.
Экс плу а та ция
На пол не ние во дой
Пос ле ус та нов ки во до на гре ва те ля от крой те
вен тиль по да чи во ды. От крой те кран го ря чей
во ды на смесителе. Как толь ко во до на гре-
ва тель на пол нит ся, из крана по те чет во да,
за крой те кра н горячей воды на смесителе и
убе ди тесь в от сут ствии про те чек. В слу чае
не уве рен но с ти в том, есть ли в во до на гре ва-
те ле во да, не под клю чай те его к элек тро се ти.
Под клю че ние к элек тро се ти
Внимание! Подключение к электросети про-
изводится только после наполнения водой.
Вставьте вилку водонагревателя в розетку,
после этого загорится дисплей на панели
управления. Это означает, что водонагрева-
тель включен и на него подается питание.
Выставите с помощью регулировки темпера-
туры нагрева необходимый уровень нагрева
воды от MIN до MAX. Температура нагрева
воды будет отображаться на дисплее по
мере нагрева. Индикатор Eco – экономичный
режим, соответствует температуре нагрева
50 – 55 °С. Нагрев воды отключается авто-
матически при достижении заданной темпе-
ратуры и включается для подогрева автома-
тически. Когда температура воды достигнет
заданной, нагрев прекратится. Режим поло-
винной и полной мощности включается путем
нажатия кнопки на панели управления. При
переключении кнопки в положение II – вклю-
чается полная мощность 2000 Вт, в положе-
нии I – 1300 Вт. Если Вы хотите отключить
нагрев воды и выключить водонагреватель,
нажмите кнопку включения в положение O,
выньте вилку водонагревателя из розетки.
Ус та нов ка тем пе ра ту ры
Температура воды в водонагревателе ото-
бражается на цифровом дисплее. С помо-
щью ручки регулировки Вы можете настраи-
вать температуру нагрева до 75 °C.
Отказы Причины Устранение
Индикация на дисплее
отсутствует
Сработала защита УЗО.
Протестируйте УЗО, нажав кнопку «test». В случае,
если УЗО прошло тестирование, нажмите на кнопку
(3) перезапуска. В случае, если тестирование не
проходит, свяжитесь со специалистами по техническому
обслуживанию для осуществления ремонта (см. рис. 6).
Не поступает вода из
крана горячей воды
1. Подача воды по водопроводу перекры-
та.
2. Давление воды слишком низкое.
3. Перекрыт впускной кран водопровода.
1. Дождитесь возобновления подачи воды.
2. Используйте водонагреватель, когда давление воды
снова возрастет.
3. Откройте впускной кран водопровода
Температура,
подаваемой горячей
воды, превышает
допустимый уровень
в 75
о
С
Отказ системы регулирования
температуры. Нагрев не отключается.
1. Необходимо немедленно выключить водонагреватель
из сети.
2. Свяжитесь со специалистами по техническому обслу-
живанию для осуществления ремонта.
Нет нагрева воды
Не включен нагрев.
1. Проверьте плотно ли вставлена вилка в розетку.
2. Увеличьте температуру нагрева.
Поврежден термостат. Обратитесь к сервисному специалисту.
Поврежден нагревательный элемент. Обратитесь к сервисному специалисту.
Неисправная электронная плата. Обратитесь к сервисному специалисту.
