Назначение

Электрический водонагреватель накопитель-

ного типа предназначен для нагрева посту-

пающей из водопровода холодной воды. Он

применяется в бытовых целях.

Ус та нов ка и пер вый за пуск во до на гре ва те ля

долж ны про из во дить ся ква ли фи ци ро ван ным

спе ци а ли с том, ко то рый мо жет не сти от вет ствен-

ность за пра виль ность ус та нов ки и дать ре ко-

мен да ции по ис поль зо ва нию во до на гре ва те ля.

При под клю че нии долж ны быть со блю де ны

дей ству ю щие стан дар ты и пра ви ла.

Перед установкой водонагревателя удо-

стоверьтесь, что заземляющий электрод

розетки должным образом заземлен. В

случае отсутствия заземляющего электрода

в розетке необходимо заземлить водонагре-

ватель отдельным заземляющим проводом

к выводу заземления на крепеже фланца

нагревательного элемента. В случае отсут-

ствия заземления запрещается осущест-

влять установку и эксплуатацию изделия.

Примечание:

Запрещается применять переносные розет-

ки.Неправильная установка и эксплуатация

электрического водонагревателя может

привести к несчастным случаям или имуще-

ственному ущербу.

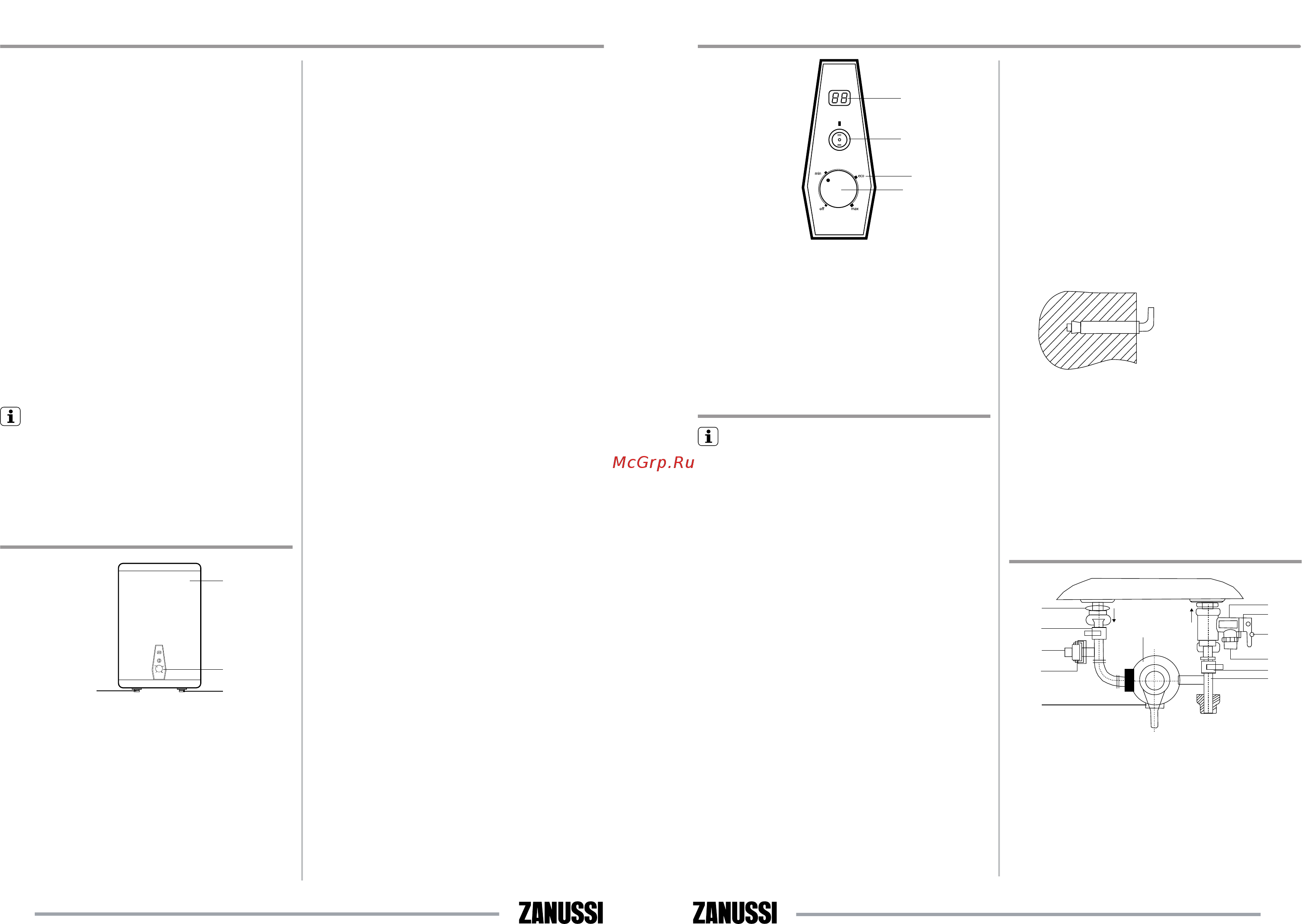

Устройство прибора

Power

Рис. 2

1 Корпус

2 Панель управления

3 Вход холодной воды

4 Выход горячей воды

Автоматический контроль температуры воды:

Открыв кран с горячей водой на смесителе

на выходе водонагревателя, на вход начина-

ет поступать холодная вода, заполняя вну-

тренний бак. Вода в баке смешивается и ее

температура понижается. Датчик термостата

реагирует на понижение температуры воды,

автоматически включается нагревательный

элемент (ТЭН) и подогревает воду до задан-

ной температуры. Когда температура достиг-

нет заданной величины, ТЭН автоматически

отключается.

Три уровня защиты водонагревателя:

• защита от перегрева;

• защита от превышающего норму гидрав-

лического давления;

• УЗО (устройство защитного отключения).

Внутренние резервуары изготовлены из

высококачественной медицинской нержаве-

ющей стали.

В качестве дополнительной защиты вну-

треннего бака от коррозии водонагреватель

оснащен магниевым анодом. Не забывайте

проводить регулярное, не реже 1-го раза в

год, техническое обслуживание и при необ-

ходимости замену магниевого анода*.

Тепловой нагревательный элемент (ТЭН), надеж-

ен и безопасен в эксплуатации, имеет долгий

срок службы при правильной эксплуатации.

Экономичный режим (Eco) на панели управ-

ления обеспечивает:

• нагрев воды в водонагревателе только до

температуры около 55 °С;

• снижает вероятность образования накипи;

• влияет на повышение рабочего ресурса

водонагревателя.

Внутренняя утолщенная пенополиуретано-

вая теплоизоляция позволяет эффективно

сохранять температуру нагретой воды, сво-

дит к минимуму теплопотери и снижает энер-

гопотребление водонагревателя.

Встроенный температурный регулятор: обе-

спечивает постоянный и надежный контроль

температуры воды в водонагревателе.

Перед нагревом воды цифровой дисплей

будет показывать температуру холодной

воды, поступающей в водонагреватель. С

помощью ручки регулировки Вы можете

устанавливать температуру нагрева до 75°C.

Шкала регулировки отмечена диапазоном:

MIN – низкая температура нагрева (30°C);

Eco – экономичный режим – 50-55°С;

MAX – высокая температура нагрева (75°C).

Простая и удобная эксплуатация и обслужи-

вание водонагревателя.

* Только для моделей, оснащенных магниевым анодом.

Панель управления

Power

1. Дисплей

2. Кнопка переключения мощности.

Положения:

I – 1300 Вт

II – 2000 Вт

0 – Выключение

3. Указатель настройки экономичного режима

4. Ручка регулировки температур

Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки элек-

трического водонагревателя используются

оригинальные детали, предоставленные про-

изводителем, ко то рые мо гут вы дер жать вес

на пол нен но го во дой во до на гре ва те ля. Не

устанавливайте водонагреватель на крепле-

ние, пока не убедитесь, что крепление уста-

новлено надежно. В противном случае, элек-

трический водонагреватель может упасть со

стены, что приведет к его повреждению или

может стать причиной серьезных травм. При

выборе мест под отверстия для крепежных

болтов удостоверьтесь, что с обеих сторон

от стен ванной комнаты или другого поме-

щения до корпуса водонагревателя имеется

зазор не менее 0,2 м, а со стороны подклю-

чения труб не менее 0,5м, для облегчения

доступа при проведении технического обслу-

живания в случае необходимости.

В случае если в водонагреватель поступает

вода напрямую из скважин, колодцев или

водонапорных башен, для эксплуатации

водонагревателя обязательно нужно исполь-

зовать фильтр грубой очистки, для поступа-

ющей в водонагреватель, холодной воды.

Фильтр грубой очистки можно приобрести в

специализированных магазинах.

Если фильтр грубой очистки не установлен,

гарантия на изделие не распространяется.

Электрический водонагреватель следует

устанавливать на твердую вертикальную

поверхность (стену).

После выбора места монтажа определите места

под два крепежных болта с крюками (в зависи-

мости от спецификаций выбранного изделия).

Проделайте в стене два отверстия необходимой

глубины, соответствующие размеру крепежных

болтов, вставьте винты, поверните крюк вверх,

плотно затяните гайки, а затем установите на

него электрический водонагреватель (см. рис. 3).

Крепежный анкер для монтажа

Рис. 3

Если ванная комната слишком мала для установ-

ки водонагревателя, он может быть установлен в

любом другом помещении, защищенном от попа-

дания прямых солнечных лучей и дождя. Однако

для сокращения тепловых потерь в трубопрово-

де водонагреватель следует устанавливать как

можно ближе к месту использования воды.

Под клю че ние к во до про во ду

Водонагреватель

Горячая

вода

Холодная

вода

G1/2”

Рис. 4

1 Сливной предохранительный клапан.

2 Ручка слива.

3 Винт фиксации ручки слива.

4 Отверстие для сброса давления воды

(подключения дренажной трубки).

5 Кран на входе холодной воды.

6 Тройник подсоединения холодной воды в

бак и смесительный узел.
