1
1 ОПИСАНИЕ ХОЛОДИЛЬНИКА
1.1 Холодильник в соответствии с рисунком 1 предназначен
для замораживания и длительного хранения замороженных про-
дуктов, приготовления пищевого льда в МК; для охлаждения и
кратковременного хранения пищевых продуктов, напитков, ово-
щей и фруктов в ХК.
1.2 Эксплуатировать холодильник необходимо при темпера-
туре окружающей среды от плюс 16
0
С до плюс 32
0
С.
1.3 Общее пространство, необходимое для эксплуатации хо-
лодильника, определяется габаритными размерами, указанными
дверь МК
1100
Рисунок 2 — Холодильник (вид сверху)
корзина
упор задний
упор задний
90
0
555
ручка терморегулятора
Рисунок 3 — Регулировка температуры
I — морозильная камера (МК):
«а» — зона замораживания и хранения;
«б» — зона хранения;
II — камера для хранения свежих продуктов (ХК)
I
II
«а»
«б»
«б»
корзина (нижняя)
корзина
сосуд (для овощей
или фруктов)
полка-стекло
(нижняя)
барьер-полка
барьер
вкладыш для яиц
ерш форма для льда
корзина
полка-стекло

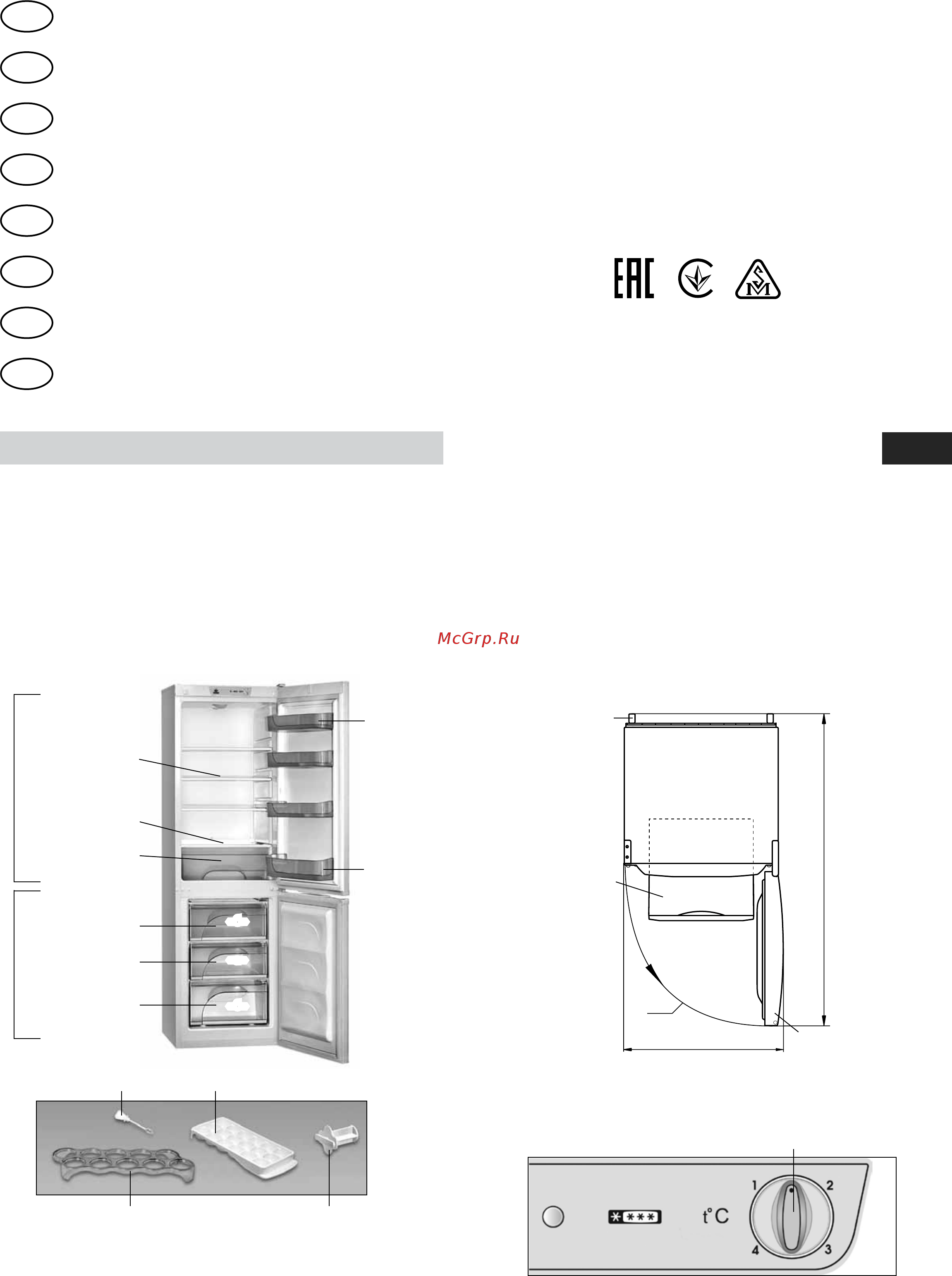

Рисунок 1 — Холодильник и комплектующие изделия
ХМ-4208-ХХХ
ХМ-4209-ХХХ
ХМ-4210-ХХХ
ХМ-4214-ХХХ
RUS
Приложение
ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ
Додаток
ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ
ТОҢАЗЫТҚЫШ-МҰЗДАТҚЫШ
Қосымша
Əlavə
SOYUDUCU-DONDURUCU
Anexa
FRIGIDER-CONGELATOR
ЯХДОН-САРМОДОН
Тиркеме
RUS
UKR
KAZ
AZE
RON
UZB
TGK
KYR
Ilova
SOVUTGICH-MUZLATGICH
на рисунке 2 в миллиметрах. Для беспрепятственного извлечения
комплектующих из холодильника необходимо открывать двери ка-
мер на угол не менее 90
0
.
1.4 Органом регулировки температуры в холодильнике в со-
ответствии с рисунком 3 является ручка терморегулятора, кото-
рая расположена над ХК. Ручка поворачивается по часовой стрел-
ке и против нее и устанавливается меткой на выбранное деление.
Деление “1” соответствует наиболее высокой температуре (наи-
меньшее охлаждение) в камере, деление “4” — наиболее низкой
(наибольшее охлаждение).
Замимаи
ТОНДУРУП-МУЗДАТКЫЧ
003001
